BEDIENUNG
Bedienung
Kreisbewegung
Bewegen Sie einen Finger im Uhrzeigersinn über den Bedienkreis,
so bewegt sich die Auswahlmarkierung, je nach Anordnung der
Menüpunkte, in der Liste nach unten oder rechts. Mit einer Dreh-
bewegung entgegen dem Uhrzeigersinn bewegt sich die Auswahl-
markierung in der Liste nach oben oder links.
Neben der Navigation innerhalb der Menüstruktur dient der
Bedienkreis zur Einstellung von Parametern. Durch eine Dreh-
bewegung im Uhrzeigersinn werden Werte erhöht. Durch eine
Drehbewegung gegen den Uhrzeigersinn werden Werte reduziert.
4.1.3 Tastfelder
Hinweis
Tippen Sie die Tastfelder nur kurz an, um die gewünschte
Aktion auszulösen. Bei zu langer Berührung zeigt das
Bedienteil keine Reaktion.
Tastfeld „MENU"
Das Tastfeld „MENU" hat zwei Funktionen:
- Vom Startbildschirm aus gelangen Sie durch Antip-
pen des Tastfelds „MENÜ" in die Erste von 5 Ebenen der
Menüstruktur.
- Innerhalb der Menüstruktur gelangen Sie durch Antippen des
Tastfelds „MENU" jeweils eine Menü-Ebene zurück.
Tastfeld „OK"
Das Tastfeld „OK" hat vier Funktionen:
- Auf dem Startbildschirm aktivieren Sie durch Antippen des
Tastfelds „OK" die gewünschte Betriebsart, die Sie zuvor mit
dem Bedienkreis angewählt haben.
- Innerhalb der Menüstruktur bestätigen Sie durch Antippen
des Tastfelds „OK" den jeweils markierten Menüpunkt und
gelangen dadurch in die nächsttiefere Menü-Ebene.
- Sind Sie bereits auf der Parameterebene, speichern Sie
durch Antippen des Tastfelds „OK" den aktuell eingestellten
Parameter.
- In jeder Menüebene finden Sie einen Eintrag ZURÜCK. Wäh-
len Sie ZURÜCK aus, so gelangen Sie im Menü eine Ebene
höher.
Erfolgt länger als fünf Minuten keine Aktion des Benutzers, keine
Drehbewegung und kein Antippen von „MENU" oder „OK", springt
die Anzeige des Bedienteils automatisch zum Startbild zurück.
Zuvor vorgenommene Parameteränderungen, die noch nicht mit
„OK" bestätigt wurden, gehen verloren. Die Parameter behalten
die bisher gespeicherten Werte.

4.1.4 Fachhandwerker-Zugang

Hinweis
Einige Menüpunkte sind durch einen Code geschützt und
können nur durch einen Fachhandwerker eingesehen und
eingestellt werden.
8 | WPF | WPF cool
4.2

Parametereingabe

Die Veränderung von Parametern erfolgt durch eine Drehbewe-
gung auf dem Bedienkreis. Damit der neue Wert gespeichert wird,
tippen Sie auf „OK".
Wollen Sie die Eingabe abbrechen, tippen Sie auf
Parameter behält den bisher gültigen Wert.

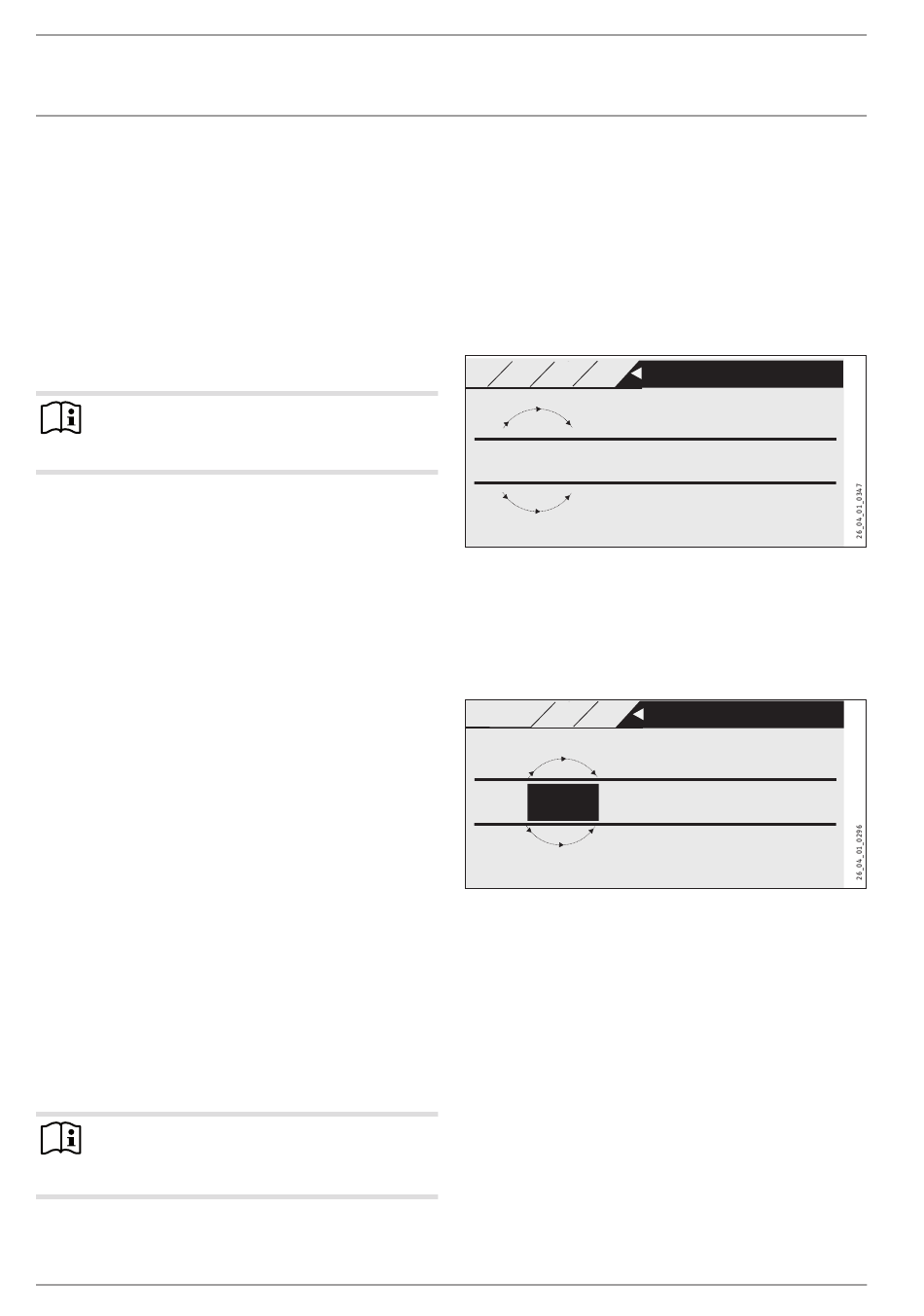

Beispiel 1
Raum-Solltemperatur einstellen.
HAUPTMENÜ
EINSTELLUNGEN HEIZEN HK1 HEIZKREIS 1
+
21
21.7
°C
RAUMSOLLTEMP KOMFORT
-
Zur Eingabe von Temperatur-Sollwerten erscheint eine Zahl in der
Anzeige, die von einem Kreis umgeben ist. Dies deutet an, dass
Sie den Wert mit einer Drehbewegung am Bedienkreis verändern
können.
Beispiel 2
Zeit und Datum einstellen.
HAUPTMENÜ
EINSTELLUNGEN ALLGEMEIN ZEIT/DATUM
15. Jun
09 13
TAG MONAT JAHR
Bei der Aktivierung befindet sich die Auswahlmarkierung über
der Position „Monat". Bestätigen Sie mit „OK". Stellen Sie mit
dem Bedienkreis den aktuellen Monat ein und bestätigen Sie mit
"
„OK . Es erscheint ein Kalenderblatt. Bewegen Sie das markierte
Feld mit dem Bedienkreis zum gewünschten Tag und bestätigen
Sie mit „OK". Der neue Wert wird gespeichert, wenn Sie mit „OK"
bestätigen. Stellen Sie Jahr, Stunde und Minute auf die gleiche
Weise ein.
MENU
RAUMSOLLTEMP KO
UHR STELLEN
08:23
Stunde Minute
