Ø133
□ 400

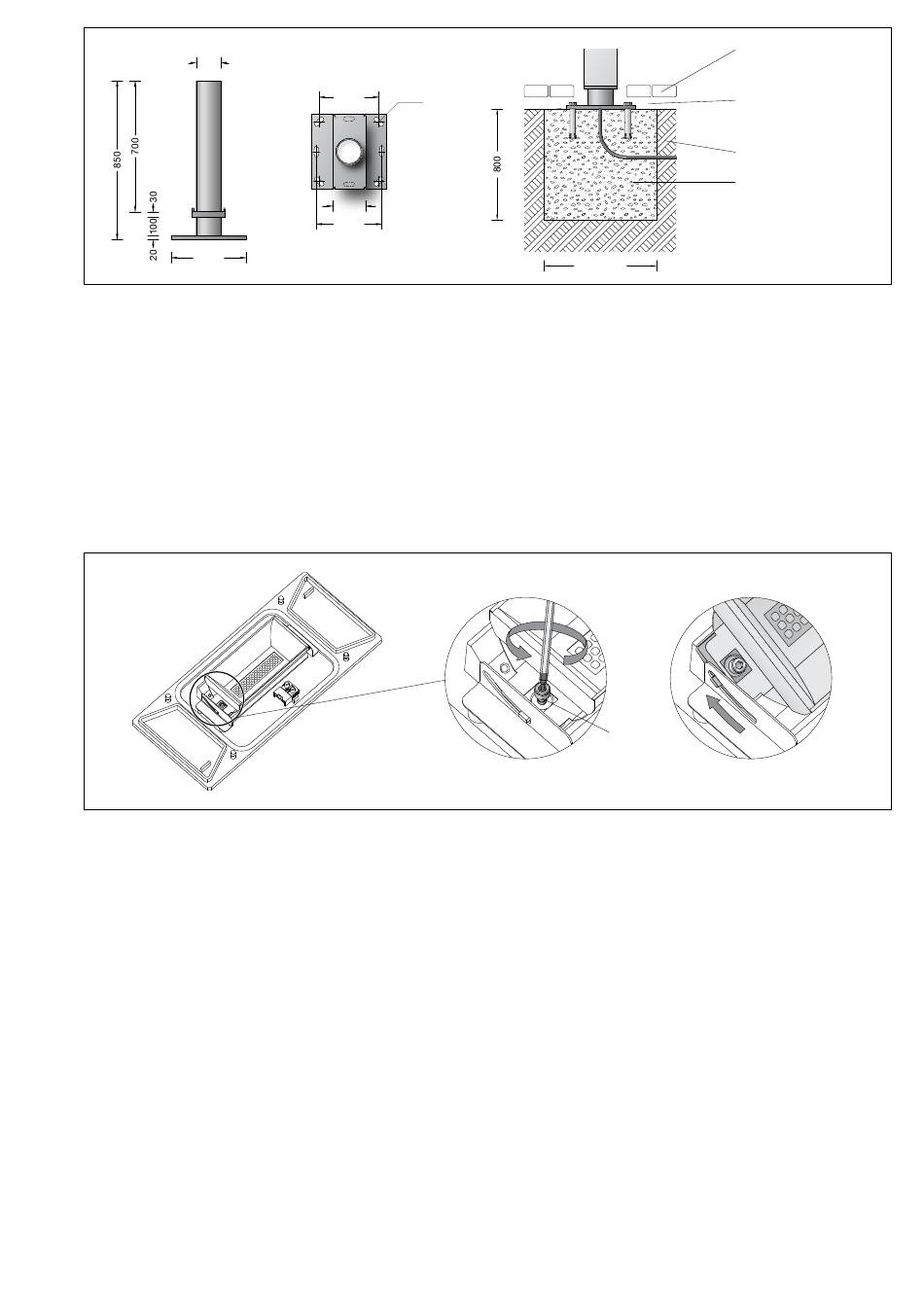

Montage Aufschraubsockel 70 844
Die Fundamentgröße ist abhängig von der
Topographie, Bodenbeschaffenheit und
Windbelastung und muss jeweils bauseits
bestimmt werden.
Dazu gilt die Norm DIN 1045.
Die obige beispielhafte Fundamentempfehlung
gilt nur für einen tragfähigen Baugrund und nur
für das Lichtbauelement 99 075.
Erdkabel in den Aufschraubsockel führen.
Aufschraubsockel auf Fundament standsicher
befestigen.
Das Befestigungsmaterial ist bauseits
festzulegen und zu stellen: z. B. Steinschrauben
aus Edelstahl M20 x 400 DIN 529.
Dabei auf bauaufsichtliche Zulassung achten.
Einstellung der Ausstrahlrichtung:
Bitte beachten:
Bei asymmetrisch eingestellter
Lichtstärkeverteilung ist der Lichtaustritt
gegenüber der Türseite.
Einstellung werkseitig 0°.
Für Einstellung 15° oder 30°:
Senkschrauben - Innensechskant M8 - im
Deckel lösen und Deckel mit Verstelleinrichtung
abheben.
Innensechskantschrauben M5 auf beiden
Seiten der Verstelleinrichtung lösen und
gewünschte Ausstrahlrichtung einstellen.
Innensechskantschrauben fest anziehen.
Deckel im Leuchtengehäuse einsetzen und
Schrauben gleichmäßig fest anziehen.
Anzugsdrehmoment 12 Nm.
Verschluss der Montagetür entriegeln
und Montagetür entnehmen.
Innensechskantschrauben M 10 im
Leuchtensockel lösen. Leuchte auf Erdstück
oder Aufschraubsockel setzen.
Innensechskantschrauben fest anziehen.
Anzugsdrehmoment = 24 Nm.
□ 320
Ø 22
180
□ 350
Installation screw-on base 70 844
The size of the foundation depends on the
topography, soil composition and wind load,
and is to be specified by the customer.
DIN 1045 applies.
The example foundation recommended above
applies only for load-bearing soil and only for
the light building element 99 075.
Route the underground cable into the screw-on
base.
Securely anchor the screw-on base on the
foundation.
The fixing material is to be determined and
provided by the customer: e.g. stainless steel
stone bolts M20 x 400 DIN 529.
Building inspection approval must be obtained.
Adjustment of the light radiation:
Please note:
Where light distribution is asymmetrically set,
the light output is opposite the door side.
Joint ajustment is factory-set at 0°.
For adjustment 15° or 30°:
Loosen the countersunk screws – M8 hexagon
socket – in the cover, and lift off cover with
adjusting device.
Loosen the M5 hexagon socket screws on
both sides of the adjusting device and set
the desired beam direction. Tighten the hex
screws.
Fit the cover in the luminaire housing and
tighten the screws evenly.
Torque 12 Nm.
Unlock fastener of the installation door and
remove it.
Undo hexagon socket head screw M 10 in the
luminaire base. Place luminaire onto anchorage
unit or screw-on base.
Tighten hexagon socket head screws firmly.
Torque = 24 Nm.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
befestigte Oberfläche
Paved surface
Surface consolidée
verdichteter Boden
Compacted soil
Sol damé
Erdreich · Soil · Terre
Beton · Concrete · Béton
900 × 900
Installation du socle à visser 70 844
Les dimensions du massif de fondation
dépendent de la topographie, de la constitution
du sol et de la charge du vent, et doivent être
déterminées par le client.
La norme DIN 1045 est alors applicable.
Les fondations recommandées ci-dessus à
titre d'exemple ne sont valables que sur un sol
porteur résistant et que pour le profilé lumineux
99 075.
Introduire le câble souterrain dans le socle à
visser.
Fixer le socle à visser de manière stable sur le
massif de fondation.
Le matériel de fixation doit être défini et fourni
par le client : par ex., vis à pierre en acier
inoxydable M20 x 400 DIN 529.
Veiller ce faisant à rester conforme à
l'homologation technique de la construction.
SW 4
Réglage de la direction du faisceau :
Attention:
En cas de réglage asymétrique de la répartition
lumineuse, la lumière est diffusée du côté
opposé à la porte.
Réglage de la rotule à l'usine 0°.
Pour réglage 15° ou 30°:
Desserrer les vis à tête fraisée – à six pans
creux M8 – de fixation du couvercle puis
enlever le couvercle muni du dispositif de
réglage.
Desserrer les vis à six pans creux M5 se
trouvant de chaque côté du dispositif de
réglage puis régler la direction du faisceau
souhaitée. Serrer fermement les vis à six pans
creux.
Remettre en place le couvercle dans le
boîtier du luminaire puis serrer fermement et
régulièrement les vis.
Moment de serrage 12 Nm.
Déverrouiller le dispositif de fermeture
et retirer la porte de montage.
Desserrer les vis à six pans creux M 10 dans le
socle du luminaire. Poser le luminaire sur la
pièce à enterrer ou sur le socle à visser.
Serrer fermement les vis à six pans creux.
Moment de serrage = 24 Nm.
