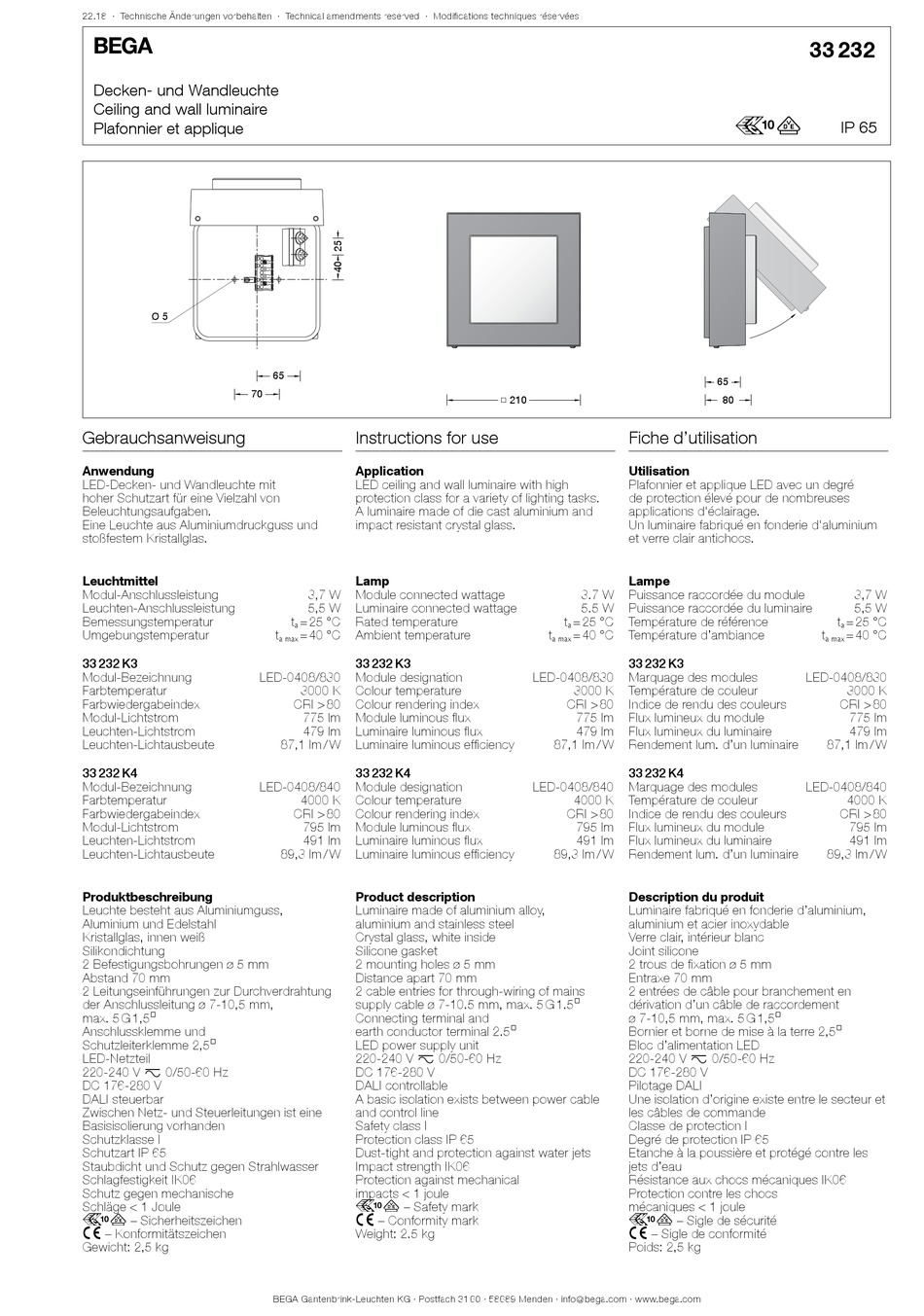

BEGA 33 232 Gebrauchsanweisung

22.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Decken- und Wandleuchte
Ceiling and wall luminaire
Plafonnier et applique
Ø 5
70
Gebrauchsanweisung
Anwendung
LED-Decken- und Wandleuchte mit
hoher Schutzart für eine Vielzahl von
Beleuchtungsaufgaben.
Eine Leuchte aus Aluminiumdruckguss und
stoßfestem Kristallglas.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
33 232 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
33 232 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Kristallglas, innen weiß
Silikondichtung
2 Befestigungsbohrungen ø 5 mm
Abstand 70 mm
2 Leitungseinführungen zur Durchverdrahtung
der Anschlussleitung ø 7-10,5 mm,
max. 5 G 1,5@
Anschlussklemme und
Schutzleiterklemme 2,5@
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-280 V
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 2,5 kg
65
Instructions for use
Application
LED ceiling and wall luminaire with high
protection class for a variety of lighting tasks.
A luminaire made of die cast aluminium and
impact resistant crystal glass.
Lamp
3,7 W Module connected wattage
5,5 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 40 °C Ambient temperature
a max
33 232 K3
LED-0408/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
775 lm Module luminous flux
479 lm Luminaire luminous flux
87,1 lm / W Luminaire luminous efficiency
33 232 K4
LED-0408/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
795 lm Module luminous flux
491 lm Luminaire luminous flux
89,3 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Crystal glass, white inside
Silicone gasket
2 mounting holes ø 5 mm
Distance apart 70 mm
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm, max. 5 G 1.5@
Connecting terminal and
earth conductor terminal 2.5@
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-280 V
DALI controllable
A basic isolation exists between power cable
and control line
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK06
Protection against mechanical
impacts < 1 joule
r – Safety mark
c – Conformity mark
Weight: 2.5 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
□ 210
Fiche d'utilisation
Utilisation
Plafonnier et applique LED avec un degré
de protection élevé pour de nombreuses
applications d'éclairage.
Un luminaire fabriqué en fonderie d'aluminium
et verre clair antichocs.
Lampe
3.7 W Puissance raccordée du module
5.5 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 40 °C Température d'ambiance
a max
33 232 K3
LED-0408/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
775 lm Flux lumineux du module
479 lm Flux lumineux du luminaire
87,1 lm / W Rendement lum. d'un luminaire
33 232 K4
LED-0408/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
795 lm Flux lumineux du module
491 lm Flux lumineux du luminaire
89,3 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre clair, intérieur blanc
Joint silicone
2 trous de fixation ø 5 mm
Entraxe 70 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 5 G 1,5@
Bornier et borne de mise à la terre 2,5@
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-280 V
Pilotage DALI
Une isolation d'origine existe entre le secteur et
les câbles de commande
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
r – Sigle de sécurité
c – Sigle de conformité
Poids: 2,5 kg
33 232
r
IP 65
65
80
3,7 W
5,5 W
t = 25 °C
a
t = 40 °C
a max
LED-0408/830
3000 K
CRI > 80
775 lm
479 lm
87,1 lm / W
LED-0408/840
4000 K
CRI > 80
795 lm
491 lm
89,3 lm / W
