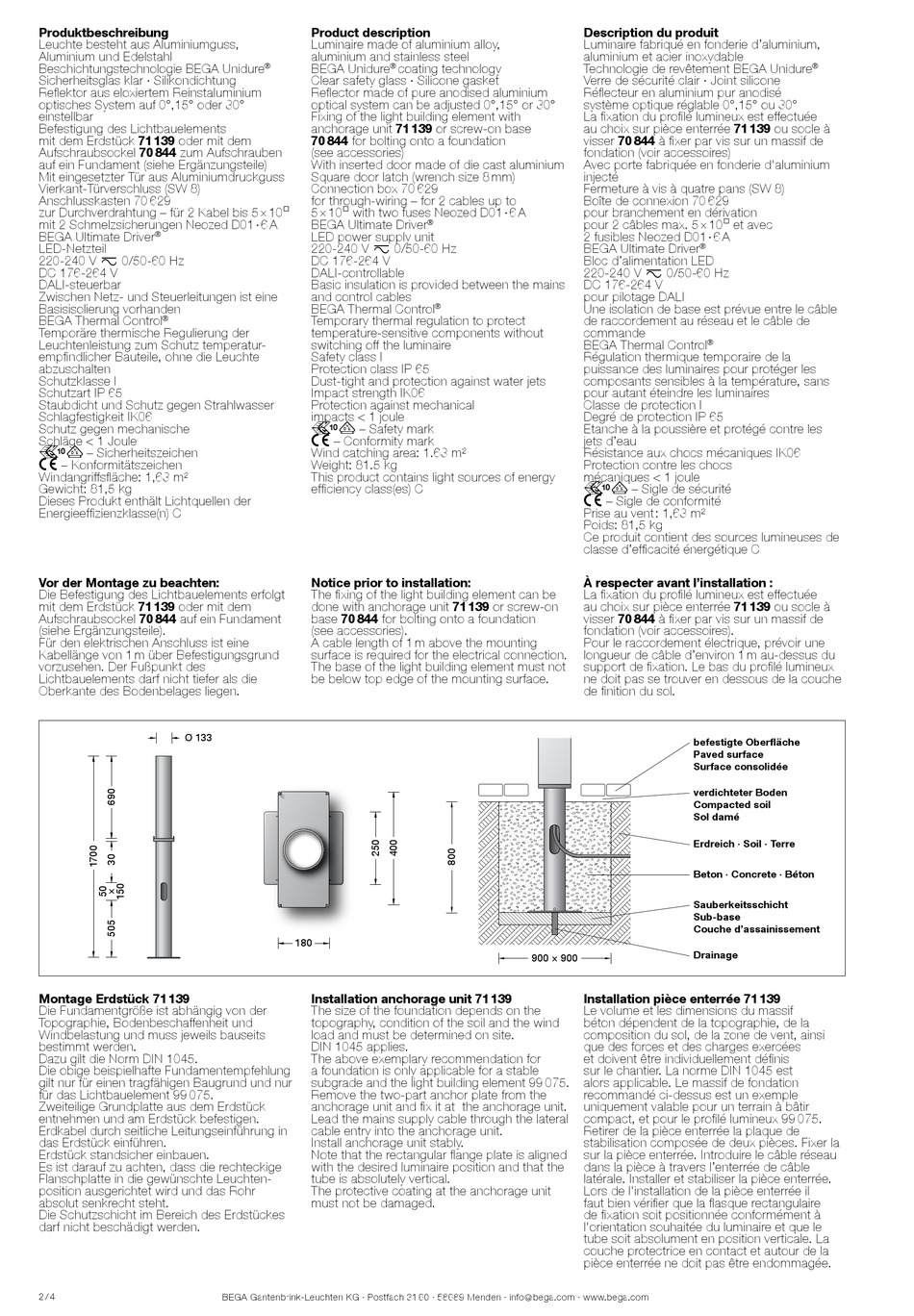

Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Sicherheitsglas klar · Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
optisches System auf 0°,15° oder 30°
einstellbar
Befestigung des Lichtbauelements
mit dem Erdstück 71 139 oder mit dem
Aufschraubsockel 70 844 zum Aufschrauben
auf ein Fundament (siehe Ergänzungsteile)
Mit eingesetzter Tür aus Aluminiumdruckguss
Vierkant-Türverschluss (SW 8)
Anschlusskasten 70 629
zur Durchverdrahtung – für 2 Kabel bis 5 × 10@
mit 2 Schmelzsicherungen Neozed D01 · 6 A
BEGA Ultimate Driver
®
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI-steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
BEGA Thermal Control
®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Windangriffsfläche: 1,63 m²
Gewicht: 81,5 kg
Dieses Produkt enthält Lichtquellen der
Energieeffizienzklasse(n) C
Vor der Montage zu beachten:
Die Befestigung des Lichtbauelements erfolgt
mit dem Erdstück 71 139 oder mit dem
Aufschraubsockel 70 844 auf ein Fundament
(siehe Ergänzungsteile).
Für den elektrischen Anschluss ist eine
Kabellänge von 1 m über Befestigungsgrund
vorzusehen. Der Fußpunkt des
Lichtbauelements darf nicht tiefer als die
Oberkante des Bodenbelages liegen.
Ø 133
Montage Erdstück 71 139
Die Fundamentgröße ist abhängig von der
Topographie, Bodenbeschaffenheit und
Windbelastung und muss jeweils bauseits
bestimmt werden.
Dazu gilt die Norm DIN 1045.
Die obige beispielhafte Fundamentempfehlung
gilt nur für einen tragfähigen Baugrund und nur
für das Lichtbauelement 99 075.
Zweiteilige Grundplatte aus dem Erdstück
entnehmen und am Erdstück befestigen.
Erdkabel durch seitliche Leitungseinführung in
das Erdstück einführen.
Erdstück standsicher einbauen.
Es ist darauf zu achten, dass die rechteckige
Flanschplatte in die gewünschte Leuchten-
position ausgerichtet wird und das Rohr
absolut senkrecht steht.
Die Schutzschicht im Bereich des Erdstückes
darf nicht beschädigt werden.
2 / 4
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Unidure
®
®
Clear safety glass · Silicone gasket
Reflector made of pure anodised aluminium
optical system can be adjusted 0°,15° or 30°
Fixing of the light building element with
anchorage unit 71 139 or screw-on base
70 844 for bolting onto a foundation
(see accessories)
With inserted door made of die cast aluminium
Square door latch (wrench size 8 mm)
Connection box 70 629
for through-wiring – for 2 cables up to
5 × 10@ with two fuses Neozed D01 · 6 A
BEGA Ultimate Driver
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI-controllable
Basic insulation is provided between the mains
and control cables
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK06
Protection against mechanical
impacts < 1 joule
r – Safety mark
c – Conformity mark
Wind catching area: 1.63 m²
Weight: 81.5 kg
This product contains light sources of energy
efficiency class(es) C
Notice prior to installation:
The fixing of the light building element can be
done with anchorage unit 71 139 or screw-on
base 70 844 for bolting onto a foundation
(see accessories).
A cable length of 1 m above the mounting
surface is required for the electrical connection.
The base of the light building element must not
be below top edge of the mounting surface.
180
Installation anchorage unit 71 139
The size of the foundation depends on the
topography, condition of the soil and the wind
load and must be determined on site.
DIN 1045 applies.
The above exemplary recommendation for
a foundation is only applicable for a stable
subgrade and the light building element 99 075.
Remove the two-part anchor plate from the
anchorage unit and fix it at the anchorage unit.
Lead the mains supply cable through the lateral
cable entry into the anchorage unit.
Install anchorage unit stably.
Note that the rectangular flange plate is aligned
with the desired luminaire position and that the
tube is absolutely vertical.
The protective coating at the anchorage unit
must not be damaged.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
coating technology
®
®
900 × 900
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Verre de sécurité clair · Joint silicone
Réflecteur en aluminium pur anodisé
système optique réglable 0°,15° ou 30°
La fixation du profilé lumineux est effectuée
au choix sur pièce enterrée 71 139 ou socle à
visser 70 844 à fixer par vis sur un massif de
fondation (voir accessoires)
Avec porte fabriquée en fonderie d'aluminium
injecté
Fermeture à vis à quatre pans (SW 8)
Boîte de connexion 70 629
pour branchement en dérivation
pour 2 câbles max. 5 × 10@ et avec
2 fusibles Neozed D01 · 6 A
BEGA Ultimate Driver
®
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
pour pilotage DALI
Une isolation de base est prévue entre le câble
de raccordement au réseau et le câble de
commande
BEGA Thermal Control
®
Régulation thermique temporaire de la
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
r – Sigle de sécurité
c – Sigle de conformité
Prise au vent : 1,63 m²
Poids: 81,5 kg
Ce produit contient des sources lumineuses de
classe d'efficacité énergétique C
À respecter avant l'installation :
La fixation du profilé lumineux est effectuée
au choix sur pièce enterrée 71 139 ou socle à
visser 70 844 à fixer par vis sur un massif de
fondation (voir accessoires).
Pour le raccordement électrique, prévoir une
longueur de câble d'environ 1 m au-dessus du
support de fixation. Le bas du profilé lumineux
ne doit pas se trouver en dessous de la couche
de finition du sol.
befestigte Oberfläche
Paved surface
Surface consolidée
verdichteter Boden
Compacted soil
Sol damé
Erdreich · Soil · Terre
Beton · Concrete · Béton
Sauberkeitsschicht
Sub-base
Couche d'assainissement
Drainage
Installation pièce enterrée 71 139
Le volume et les dimensions du massif
béton dépendent de la topographie, de la
composition du sol, de la zone de vent, ainsi
que des forces et des charges exercées
et doivent être individuellement définis
sur le chantier. La norme DIN 1045 est
alors applicable. Le massif de fondation
recommandé ci-dessus est un exemple
uniquement valable pour un terrain à bâtir
compact, et pour le profilé lumineux 99 075.
Retirer de la pièce enterrée la plaque de
stabilisation composée de deux pièces. Fixer la
sur la pièce enterrée. Introduire le câble réseau
dans la pièce à travers l'enterrée de câble
latérale. Installer et stabiliser la pièce enterrée.
Lors de l'installation de la pièce enterrée il
faut bien vérifier que la flasque rectangulaire
de fixation soit positionnée conformément à
l'orientation souhaitée du luminaire et que le
tube soit absolument en position verticale. La
couche protectrice en contact et autour de la
pièce enterrée ne doit pas être endommagée.
®
