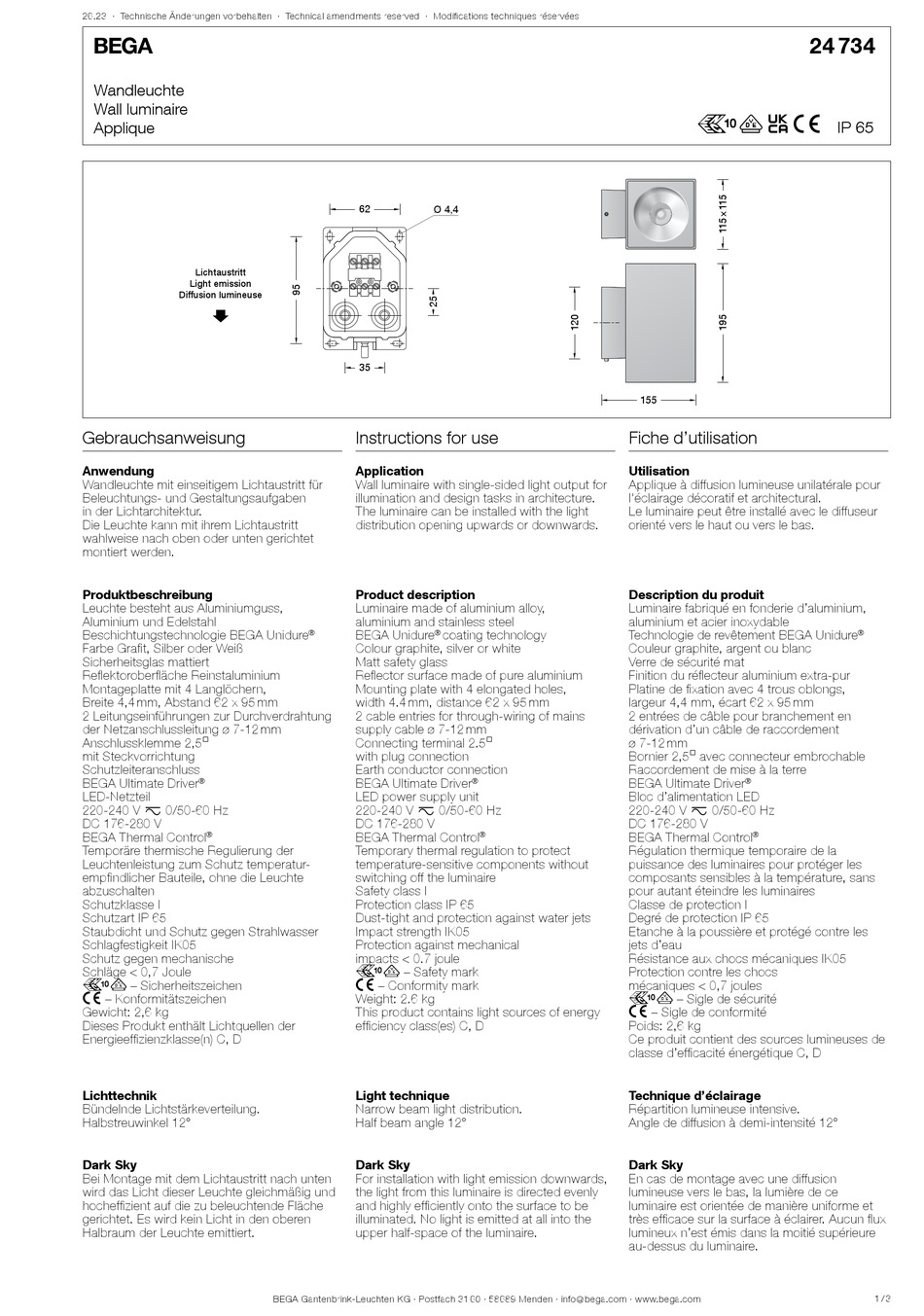

BEGA 24 734 Gebrauchsanweisung

26.23 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Wandleuchte
Wall luminaire
Applique
Lichtaustritt
Light emission
Diffusion lumineuse
Gebrauchsanweisung
Anwendung
Wandleuchte mit einseitigem Lichtaustritt für
Beleuchtungs- und Gestaltungsaufgaben
in der Lichtarchitektur.
Die Leuchte kann mit ihrem Lichtaustritt
wahlweise nach oben oder unten gerichtet
montiert werden.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Farbe Grafit, Silber oder Weiß
Sicherheitsglas mattiert
Reflektoroberfläche Reinstaluminium
Montageplatte mit 4 Langlöchern,
Breite 4,4 mm, Abstand 62 x 95 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7-12 mm
Anschlussklemme 2,5@
mit Steckvorrichtung
Schutzleiteranschluss
BEGA Ultimate Driver
®
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-280 V
BEGA Thermal Control
®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK05
Schutz gegen mechanische
Schläge < 0,7 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 2,6 kg
Dieses Produkt enthält Lichtquellen der
Energieeffizienzklasse(n) C, D
Lichttechnik
Bündelnde Lichtstärkeverteilung.
Halbstreuwinkel 12°
Dark Sky
Bei Montage mit dem Lichtaustritt nach unten
wird das Licht dieser Leuchte gleichmäßig und
hocheffizient auf die zu beleuchtende Fläche
gerichtet. Es wird kein Licht in den oberen
Halbraum der Leuchte emittiert.
62 62 Ø 4,4
35 35
Instructions for use
Application
Wall luminaire with single-sided light output for
illumination and design tasks in architecture.
The luminaire can be installed with the light
distribution opening upwards or downwards.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Unidure coating technology
® ®
Colour graphite, silver or white
Matt safety glass
Reflector surface made of pure aluminium
Mounting plate with 4 elongated holes,
width 4.4 mm, distance 62 x 95 mm
2 cable entries for through-wiring of mains
supply cable ø 7-12 mm
Connecting terminal 2.5@
with plug connection
Earth conductor connection
BEGA Ultimate Driver
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-280 V
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK05
Protection against mechanical
impacts < 0.7 joule
r – Safety mark
c – Conformity mark
Weight: 2.6 kg
This product contains light sources of energy
efficiency class(es) C, D
Light technique
Narrow beam light distribution.
Half beam angle 12°
Dark Sky
For installation with light emission downwards,
the light from this luminaire is directed evenly
and highly efficiently onto the surface to be
illuminated. No light is emitted at all into the
upper half-space of the luminaire.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
155 155
Fiche d'utilisation
Utilisation
Applique à diffusion lumineuse unilatérale pour
l'éclairage décoratif et architectural.
Le luminaire peut être installé avec le diffuseur
orienté vers le haut ou vers le bas.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Couleur graphite, argent ou blanc
Verre de sécurité mat
Finition du réflecteur aluminium extra-pur
Platine de fixation avec 4 trous oblongs,
largeur 4,4 mm, écart 62 x 95 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-12 mm
Bornier 2,5@ avec connecteur embrochable
Raccordement de mise à la terre
BEGA Ultimate Driver
®
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-280 V
BEGA Thermal Control
®
Régulation thermique temporaire de la
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK05
Protection contre les chocs
mécaniques < 0,7 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 2,6 kg
Ce produit contient des sources lumineuses de
classe d'efficacité énergétique C, D
Technique d'éclairage
Répartition lumineuse intensive.
Angle de diffusion à demi-intensité 12°
Dark Sky
En cas de montage avec une diffusion
lumineuse vers le bas, la lumière de ce
luminaire est orientée de manière uniforme et
très efficace sur la surface à éclairer. Aucun flux
lumineux n'est émis dans la moitié supérieure
au-dessus du luminaire.
24 734
r é c
IP 65
®
®
®
1 / 3
