Durchflussmessgerät Proline Promass P
1
5

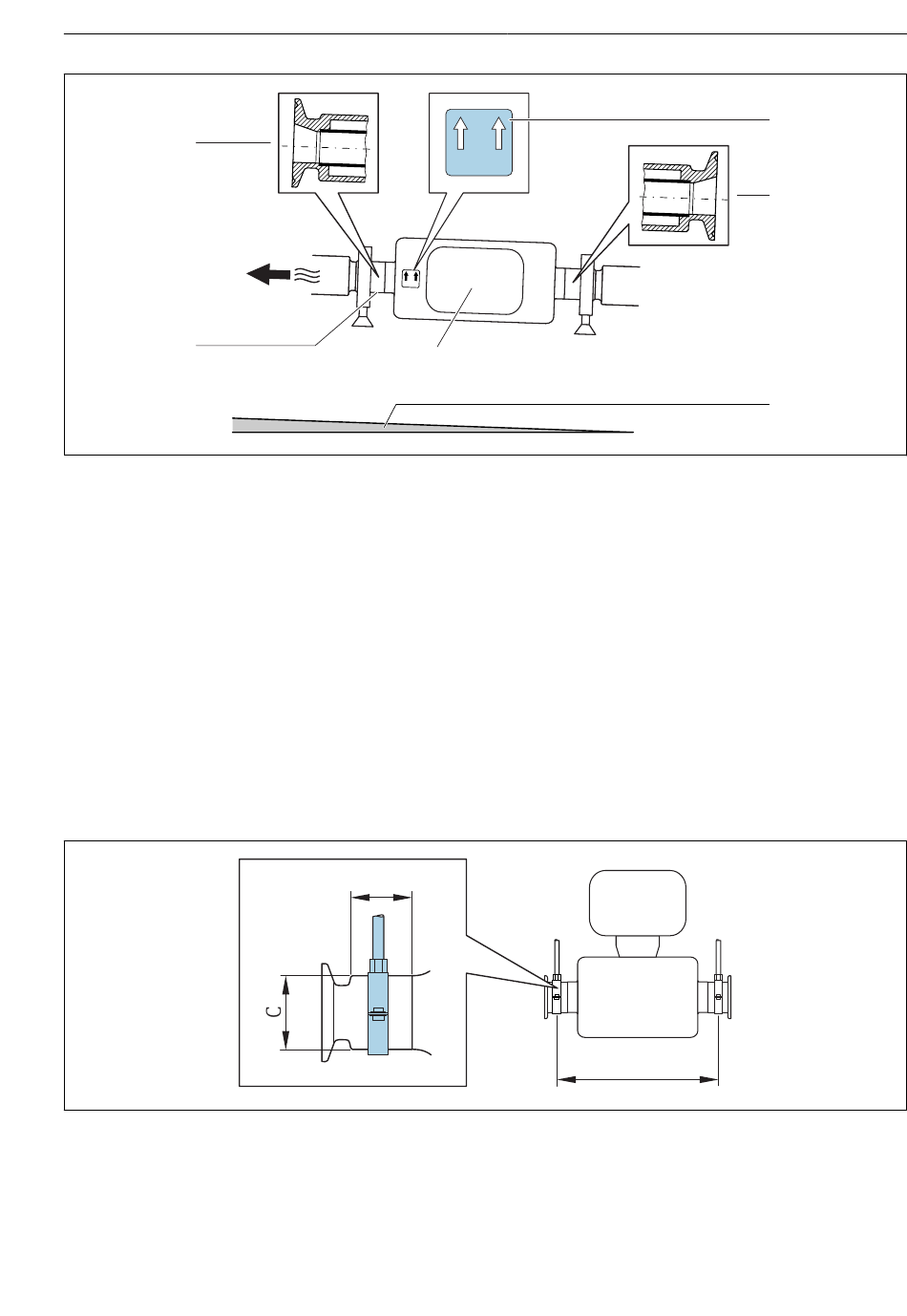

1 Exzentrischer Clamp-Anschluss
2 Hinweisschild "Oben" kennzeichnet welche Seite oben ist
3 Bei DN 8...25(3/8...1"): Gefälle: ca. 2% oder 21 mm/m (0.24 in/ft); bei DN 40...50(1½...2"): Gefälle
ca. 2° oder 35 mm/m (0.42 in/ft)
4 Messumformer
5 Linie auf der Unterseite kennzeichnet den niedrigsten Punkt beim exzentrischen Prozessanschluss.
Befestigung mit Rohrschellen bei Hygieneanschlüssen
Es besteht aus prozesstechnischer Sicht keine Notwendigkeit den Sensor zusätzlich zu befesti-
gen. Ist aus installationstechnischen Gründen eine zusätzliche Abstützung trotzdem notwen-
dig, sind die nachfolgenden Abmessungen zu beachten.
Rohrschelle mit Dämmeinlage zwischen Clamp und Messinstrument verwenden
Endress+Hauser
4
B
2
1
3
A
Montage
A0016583
A0030298
