Betriebsanleitung Regenwasserzentrale
AQa.Line Modul Haus pro mit 10 m Saugschlauch
Die Pumpe wird mit dem Trägerblech verschraubt. Vor dem Einsetzen des Trägerblechs in die
Wandkonsole müssen die Gummidämpfer an den Ecken des Trägerblechs positioniert werden.
Zur Vermeidung übermäßiger Schallübertragung auf die gewissenhafte
i
Positionierung der Gummidämpfer am Trägerblech achten! Das Trägerblech
darf die Wandkonsole nicht direkt berühren!
Hinweis

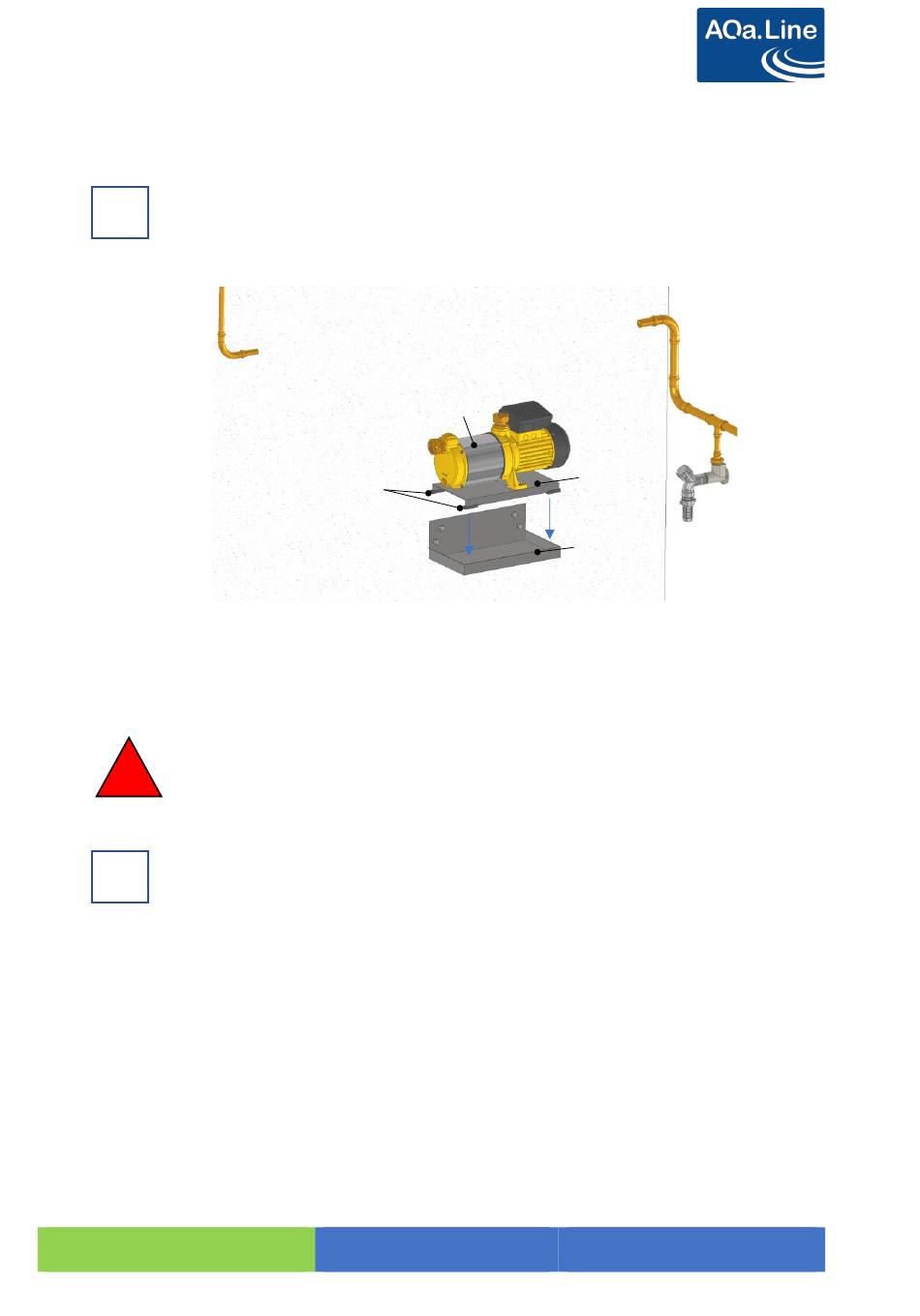

Abbildung 3:
Montage von Pumpe und Trägerblech
An der Saugseite der Pumpe wird das 3-Wege-Ventil montiert, wie in Abbildung 4 dargestellt. Die
Spannungsversorgung des Ventils erfolgt mit dem vormontierten Zwischenstecker über eine
bauseits zu stellende Schutzkontaktsteckdose.
Die
Installationsarbeiten hergestellt!
!
Gefahr
Beim Anziehen der Überwurfmutter den Ventilkörper mit einer zweiten
i
Wasserpumpenzange in Position halten!
Hinweis
BA_HM1_PUUT_09.22
Gummidämpfer
Spannungsversorgung
Seite 9 von 20
Kreiselpumpe
Trägerblech
Wandkonsole
wird
erst
nach
Abschluss
aller
Stand: 2022.09.13
Technische Änderungen vorbehalten
Für Druckfehler wird keine Haftung übernommen
