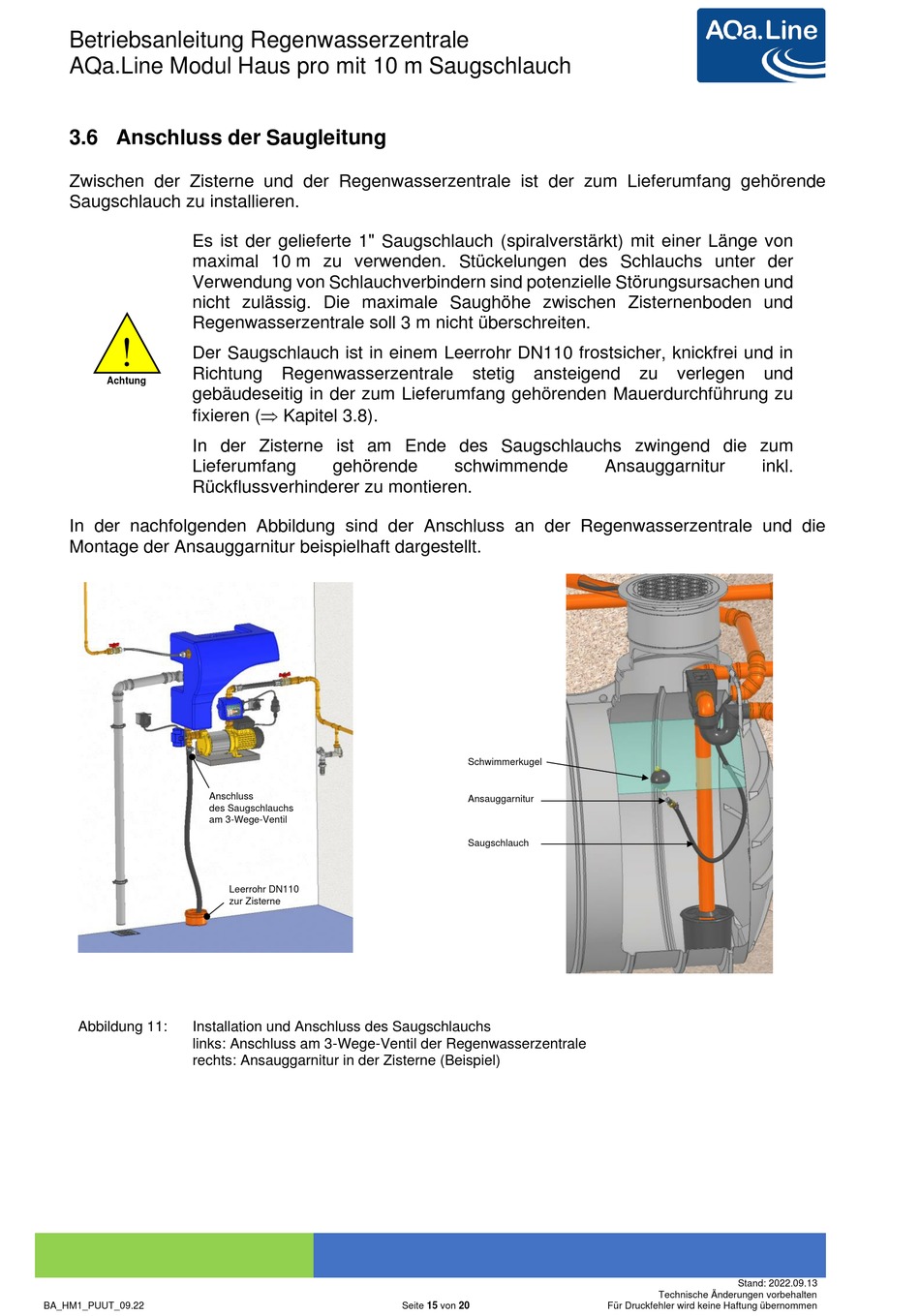

Betriebsanleitung Regenwasserzentrale
AQa.Line Modul Haus pro mit 10 m Saugschlauch
3.6 Anschluss der Saugleitung
Zwischen der Zisterne und der Regenwasserzentrale ist der zum Lieferumfang gehörende
Saugschlauch zu installieren.
Es ist der gelieferte 1" Saugschlauch (spiralverstärkt) mit einer Länge von
maximal 10 m zu verwenden. Stückelungen des Schlauchs unter der
Verwendung von Schlauchverbindern sind potenzielle Störungsursachen und
nicht zulässig. Die maximale Saughöhe zwischen Zisternenboden und
Regenwasserzentrale soll 3 m nicht überschreiten.
!
Der Saugschlauch ist in einem Leerrohr DN110 frostsicher, knickfrei und in
Richtung
Achtung
gebäudeseitig in der zum Lieferumfang gehörenden Mauerdurchführung zu
fixieren ( Kapitel 3.8).
In der Zisterne ist am Ende des Saugschlauchs zwingend die zum
Lieferumfang
Rückflussverhinderer zu montieren.
In der nachfolgenden Abbildung sind der Anschluss an der Regenwasserzentrale und die
Montage der Ansauggarnitur beispielhaft dargestellt.
Anschluss
des Saugschlauchs
am 3-Wege-Ventil
Abbildung 11:
Installation und Anschluss des Saugschlauchs
links: Anschluss am 3-Wege-Ventil der Regenwasserzentrale
rechts: Ansauggarnitur in der Zisterne (Beispiel)
BA_HM1_PUUT_09.22
Regenwasserzentrale
gehörende
Leerrohr DN110
zur Zisterne
Seite 15 von 20
stetig ansteigend
schwimmende
Ansauggarnitur
Schwimmerkugel
Ansauggarnitur
Saugschlauch
Für Druckfehler wird keine Haftung übernommen
zu
verlegen und
inkl.
Stand: 2022.09.13
Technische Änderungen vorbehalten
