Betriebsanleitung
AQa.Line Flachtank

3.2.8 Montage einer PKW-befahrbaren Abdeckung (bis 600 kg Radlast)

Bei der Montage der PKW-befahrbaren Abdeckung ist eine sichere Entkopplung des Deckels inkl.
Rahmen vom Tank zwingend erforderlich, um die direkte Einleitung von Radlasten auf den
Behälter über die Abdeckung auszuschließen. Diese Entkopplung wird erreicht durch:
1. einen ausreichenden Abstand der teleskopierbaren Bauteile
2. die Unterfüllung des Rahmens zum Abtrag der Radlasten ins Erdreich
Zwischen dem unteren Domsegment und dem auf dem Behälter aufliegenden Adapter ist ein
Mindestabstand von 100 mm einzuhalten, damit auch bei nachträglichen Setzungen eine
vertikale Ableitung von Lasten ausgeschlossen ist. Die Bauteile dürfen nicht miteinander
verschraubt werden.
Bei Tankversionen mit werkseitig vormontiertem Filter erfordert das
Zusammenschieben des Doms auf die angegebene Minimalhöhe das
i
Ausschneiden des unteren Domsegments im Bereich des Zulaufrohres!
Hinweis

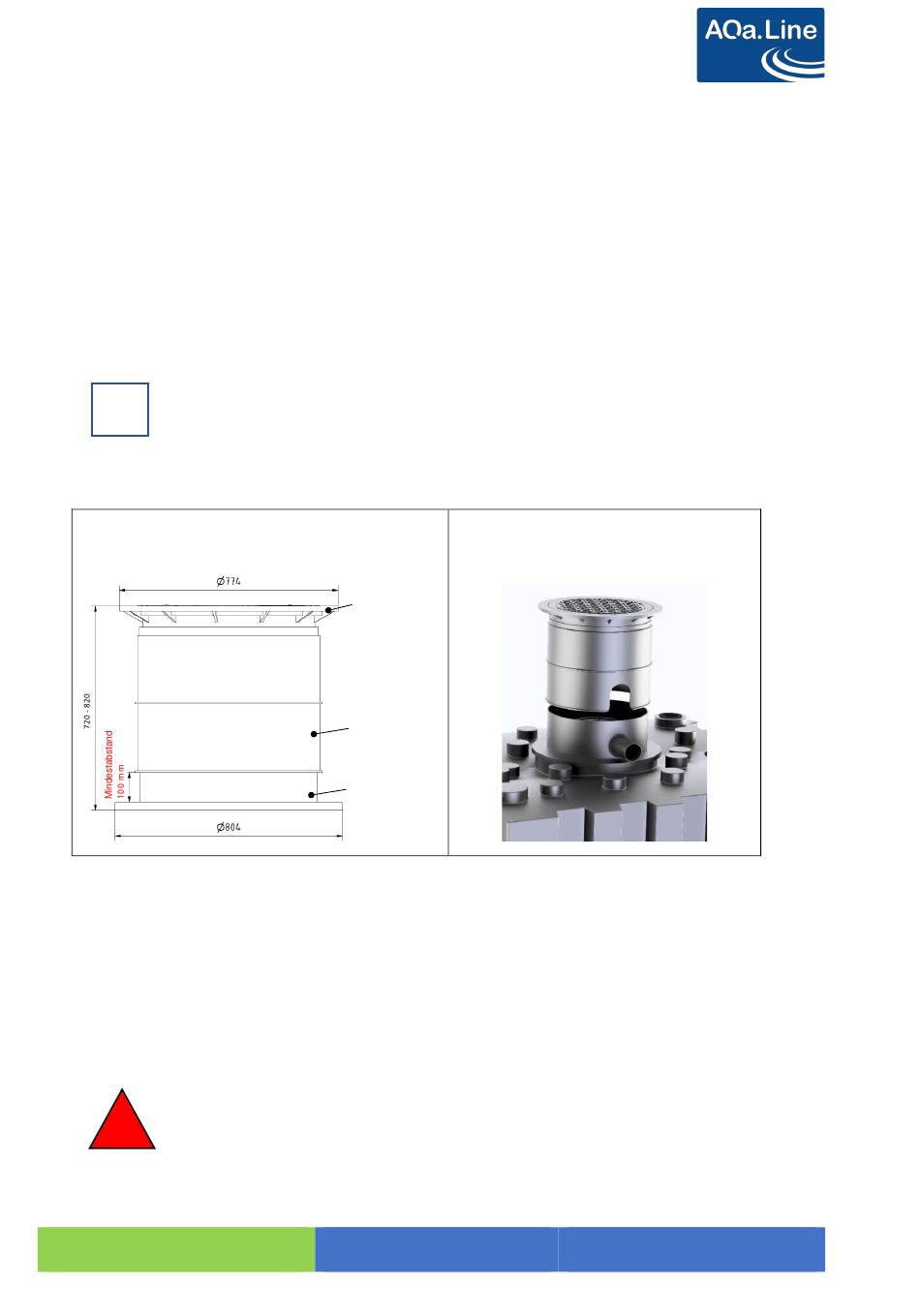

Tabelle 2: Befahrbare Abdeckung (600 kg Radlast)
Hauptabmessungen und Teleskopierbarkeit
Die Erdüberdeckung im befahrenen Bereich über der Tankschulter muss mind. 600 mm und max.
800 mm betragen. Unter PKW-befahrbaren Flächen soll eine ausreichend dimensionierte
Schottertragschicht zur Lastverteilung vorgesehen werden.
Um den Lastabtrag vom Deckel und Rahmen in das umgebende Erdreich zu gewährleisten, wird
der Rahmen mit Kies der Körnung 4/8 in Lagen von 40 – 50 mm aufgefüllt und dieser sorgfältig
von Hand mittels eines Holzwerkzeuges verdichtet (4 kg Fallgewicht, Fallhöhe 100 - 200 mm, 150
x 150 mm Verdichtungsfläche). Dann wird der Teleskopdom auf Kiesniveau niedergedrückt und
der Deckelrahmen mittels eines Holz- oder Gummiwerkzeuges in den Kies hinein verdichtet. Die
Verdichtung muss nach den Anforderungen der DIN EN 13285 erfolgen.
Die Abdeckungen sind mit den gelieferten Schrauben fest und kindersicher
zu verschließen und während des Dauerbetriebs stets sicher geschlossen
!
zu halten!
Gefahr
BA_FT_PUUT_06.22
Ausschnitt am Domsegment im Bereich des
Zulaufrohres für Minimalhöhe des Doms (gilt
bei Tanks mit vormontiertem Filter)
Rahmen
unteres
Domsegment
Adapter
