Betriebsanleitung
AQa.Line Flachtank

3.2.7 Montage einer begehbaren Abdeckung (bis 200 kg)

Die teleskopierbare Abdeckung wird aufgesetzt und auf die gewünschte Höhe eingestellt. Es
stehen 2 unterschiedlich hohe Tankabdeckungen zur Verfügung (siehe Tabelle 1)
Bei Tankversionen mit werkseitig vormontiertem Filter erfordert das
Zusammenschieben des Doms auf die angegebene Minimalhöhe das
i
Ausschneiden des unteren Domsegments im Bereich des Zulaufrohres!
Hinweis

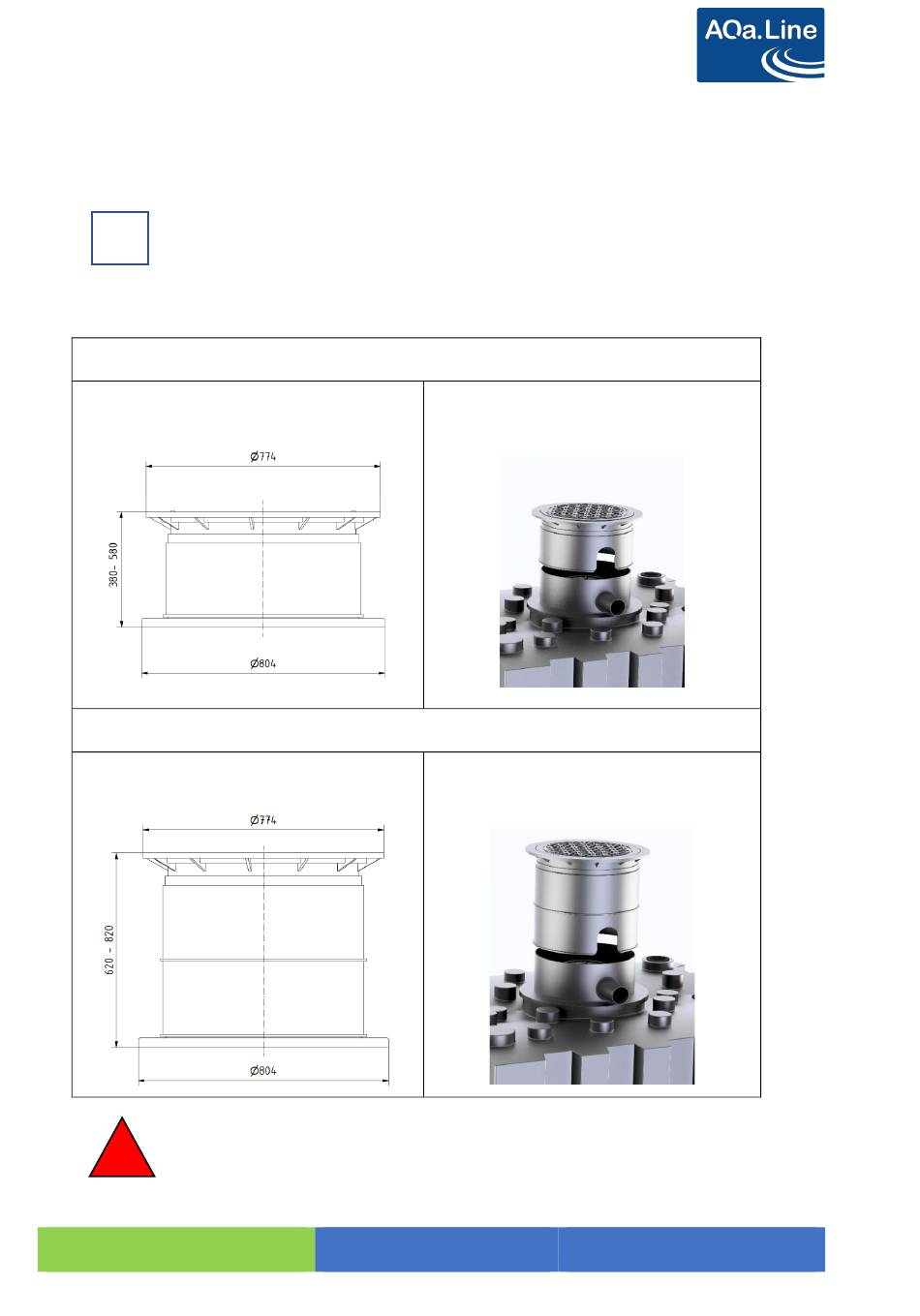

Tabelle 1: Begehbare Tankabdeckungen der Serie AQa.Line
Domschacht kurz (begehbar 200 kg)
(teleskopierbare Abdeckung)
Hauptabmessungen und Teleskopierbarkeit
Domschacht lang (begehbar 200 kg)
(Teleskopdom)
Hauptabmessungen und Teleskopierbarkeit
Die Abdeckungen sind mit den gelieferten Schrauben fest und kindersicher
zu verschließen und während des Dauerbetriebs stets sicher geschlossen
!
zu halten!
Gefahr
BA_FT_PUUT_06.22
Bauseitiger Ausschnitt am Domsegment im
Bereich des Zulaufrohres für Minimalhöhe des
Doms (gilt bei Tanks mit vormontiertem Filter)
Bauseitiger Ausschnitt am Domsegment im
Bereich des Zulaufrohres für Minimalhöhe des
Doms (gilt bei Tanks mit vormontiertem Filter)
