CA2
Der Phonoverstärker kann für eine Vielzahl von
Tonabnehmertypen konfiguriert werden, indem Sie
die Kombinationen der auf der Platine montierten
Steckbrücken
(Links)
Phonostufe erhalten Sie, indem Sie die Abdeckung
des
Vorverstärkers
veranschaulicht die Position der Jumper auf der
Platine, während Tabelle A die verfügbaren
Optionen für die Tonabnehmeranpassung aufführt.
Ziehen Sie die Jumper mit einer kleinen Zange
vorsichtig von der Platine ab und setzen Sie sie an
den entsprechenden Positionen wieder ein, wie in
der Abbildung gezeigt. Nicht verwendete Brücken
können auf der Platine "geparkt" werden, indem
Sie sie im rechten Winkel auf nicht verwendete
Pins setzen. Die Jumper J2 und J5 stellen die
Eingangslast für jeden Kanal des Tonabnehmers ein.
Wenn der Jumper gesteckt ist, beträgt die Last 100
Ohm. Wenn die Jumper entfernt sind, beträgt die
Last 47 kOhm. Die Jumper J3, J6, J1 und J4 stellen
die
Verstärkung
Phonoeingangs ein. J3 und J6 haben zwei
Positionen, A und B. In Position A wird die
Verstärkung der Phonostufe reduziert, in Position
B wird die Verstärkung erhöht. Bei J1 und J4 kann
der Jumper gesteckt oder entfernt werden. Wenn
sie gesteckt sind, wird die Verstärkung des
Schaltkreises erhöht. Durch das Setzen von
Kombinationen dieser 4 Jumper kann eine Reihe
von Ausgangsspannungen eingestellt werden. Ein
Beispiel: Bei einem Tonabnehmer mit niedriger
Ausgangsspannung würden J3 und J6 in Position B
stehen, während J1 und J4 beide mit einem Jumper
versehen wären. Tabelle A veranschaulicht die
verfügbaren
Eingangsempfindlichkeiten
Lastcharakteristiken.
verwendeten Tonabnehmers kann Ihnen die
passenden Einstellungen empfehlen.
4 4
einstellen.
Zugang
zur
abnehmen.
Abbildung
2
(Empfindlichkeit)
des
und
Der
Hersteller
des

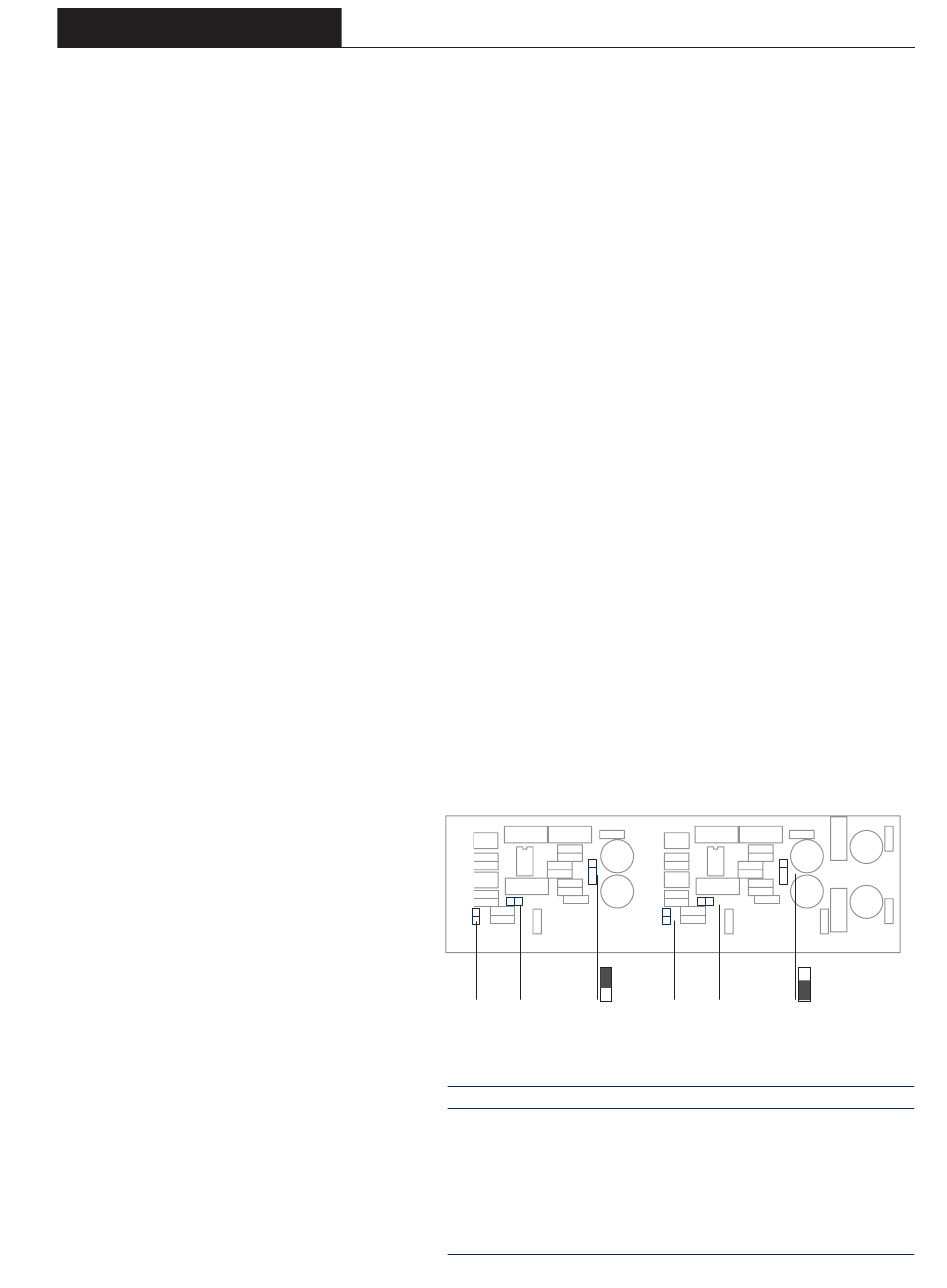

Diagramm 2 - RIAA-Phono-Board und Jumper
Pos A
J1
J2
J3
Pos B J4
Tabelle A - RIAA-Jumper-Settings
Jumper-Einstellungen für 1 Volt Ausgangsspannung
Empfindlichkeit
J1 and J4
10.0mV
Entnommen
6.7mV
Entnommen
5.1mV
Entnommen
3.4mV
Entnommen
2.2mV
Eingesetzt
1.4mV
Eingesetzt
1.1mV
Eingesetzt
0.7mV
Eingesetzt
V o r v e r s t ä r k e r
Pos A
J5
J6
Pos B
J2 and J5
J3 and J6
Eingesetzt (100Ω )
Position A
Entnommen (47kΩ )
Position A
Eingesetzt (100Ω )
Position B
Entnommen (47kΩ )
Position B
Eingesetzt (100 )
Position A
Entnommen (47kΩ )
Position A
Eingesetzt (100Ω )
Position B
Entnommen (47kΩ )
Position B
