V o r v e r s t ä r k e r
Table B - RIAA-Board Verstärkungsstufe einstellen
Mittenpunkt-Verstärkungsstufe auf
LOW (11dB) eingestellt
Einstellungen der ersten Verstärkungsstufe.
Gain Setting
Gain mV
Hoch
1.14mV
Hoch/Mittel
1.6mV
Mittel
3.3mV
Niedrig
33.0mV
Mittenpunkt-Verstärkungsstufe
HIGH (24dB)
Einstellungen der ersten Verstärkungsstufe.
Gain Setting
Gain mV
Hoch
0.25mV
Hoch/mittel
0.38mV
Mittel
0.78mV
Niedrig
7.5mV
Verstärkung: Die Verstärkung wird eingestellt, indem das Z-Glied in eine von zwei
Positionen gebracht wird (Z1 bis Z2 oder Z2 bis Z3) und indem eine Kombination
von X- und Y-Gliedern eingestellt wird. Diese Glieder sollten entsprechend den
gewünschten Eingangsempfindlichkeiten (siehe Tabelle B) eingestellt werden.
Kapazitive Last: Die kapazitive Last wird eingestellt, indem Sie ein Glied für den
entsprechenden Kapazitätswert auswählen, wie in Diagramm 3 dargestellt. Es
können auch mehrere Glieder verwendet werden. In diesem Fall ist der Lastwert
die Summe der ausgewählten Werte. Zum Beispiel ergeben die Links in der
Position 470pF und 1000pF einen Gesamtlastwert von 1470pF.
Resistive Last: Die ohmsche Last wird eingestellt, indem Sie einen Link für den
entsprechenden Kapazitätswert auswählen, wie in Diagramm 3 dargestellt. Wenn
kein Link ausgewählt wird, beträgt die Standard-Widerstandslast 47 Kiloohm - dies
ist für die meisten Moving-Magnet-Tonabnehmer geeignet. Ein Link in der Position
-50 reduziert jede ausgewählte Last um 50 Ohm. Ein Beispiel,
Links in der Position 200 und -50 ergeben eine Gesamtlast
Wert von 150 .
Die Anbieter und Hersteller von Tonabnehmern können
Ihnen Einzelheiten zu den für ihre Produkte geeigneten Last-
und Verstärkungseinstellungen mitteilen. In einigen Fällen gibt
es keine spezifischen Empfehlungen für die kapazitive
Belastung von Moving Coil-Tonabnehmern. In diesen Fällen
gehen Sie am besten davon aus, dass keine Kapazität gewählt
werden muss (keine Links verwendet).
Die Erdungsklemme auf der Rückseite sollte für den Anschluss
des Erdungskabels des Tonabnehmerarms verwendet werden.
2 . 3 A u s g ä n g e
Auf der Rückseite des SCA2, die in Abbildung 1 dargestellt ist,
befinden sich Buchsen für den symmetrischen Hauptausgang
links und rechts, den unsymmetrischen Hauptausgang links
und rechts sowie zwei unsymmetrische Tonbandausgänge.Die
Wahl
zwischen
dem
symmetrischen
unsymmetrischen
Hauptausgang
Eingangsmöglichkeiten der nachfolgenden Endstufe (oder
Verbinden Sie Z1 mit Z2
Gain dB
Position
59dB
Sowohl Y-Y als auch X-X verbinden
55dB
Nur Y-Y verbinden
49dB
Nur X-X verbinden
30dB
Keine Verbindung
Verbinden Sie Z2 mit Z3
Gain dB
Position
71dB
Sowohl Y-Y als auch X-X verbinden
68dB
Nur Y-Y verbinden
62dB
Nur X-X verbinden
42dB
Keine Verbindung
und
dem
hängt
von
den
SCA2
Aktiv-Lautsprechern ab. Verwenden Sie
vorzugsweise die symmetrische Option, wenn
beide Optionen möglich sind.
Die Verbindungen zu den primären XLR-
Ausgangsbuchsen folgen der Konvention: Pin 1
auf Masse, Pin 2 auf Signal "heiß" und Pin 3 auf
Signalrückkehr (Signalmasse). Beim Anschluss an
Geräte mit XLR-Eingängen (symmetrisch) sollten
die Anschlüsse Pin für Pin verdrahtet werden
(d.h. 1 für 1, 2 für 2 und 3 für 3). Abbildung 4
veranschaulicht die Anordnung der XLR-
Ausgangsstifte und Abbildung 5 das
Anschlussschema für ein symmetrisches XLR-
XLR-Kabel.
Die unsymmetrischen Hauptausgänge links und
rechts sowie die Tonbandausgänge sollten mit
hochwertigen Cinch-Kabeln angeschlossen
werden. Die Verwendung der Lautstärke-,
Stummschaltungs- oder Verstärkungsfunktionen
auf der Vorderseite hat keinen Einfluss auf das
Tonbandsignal. An die Hauptausgänge können
Kabel mit einer Länge von bis zu 50 Metern
angeschlossen werden. Bandaufzeichnungskabel
sollten nicht länger als 10 Meter sein.

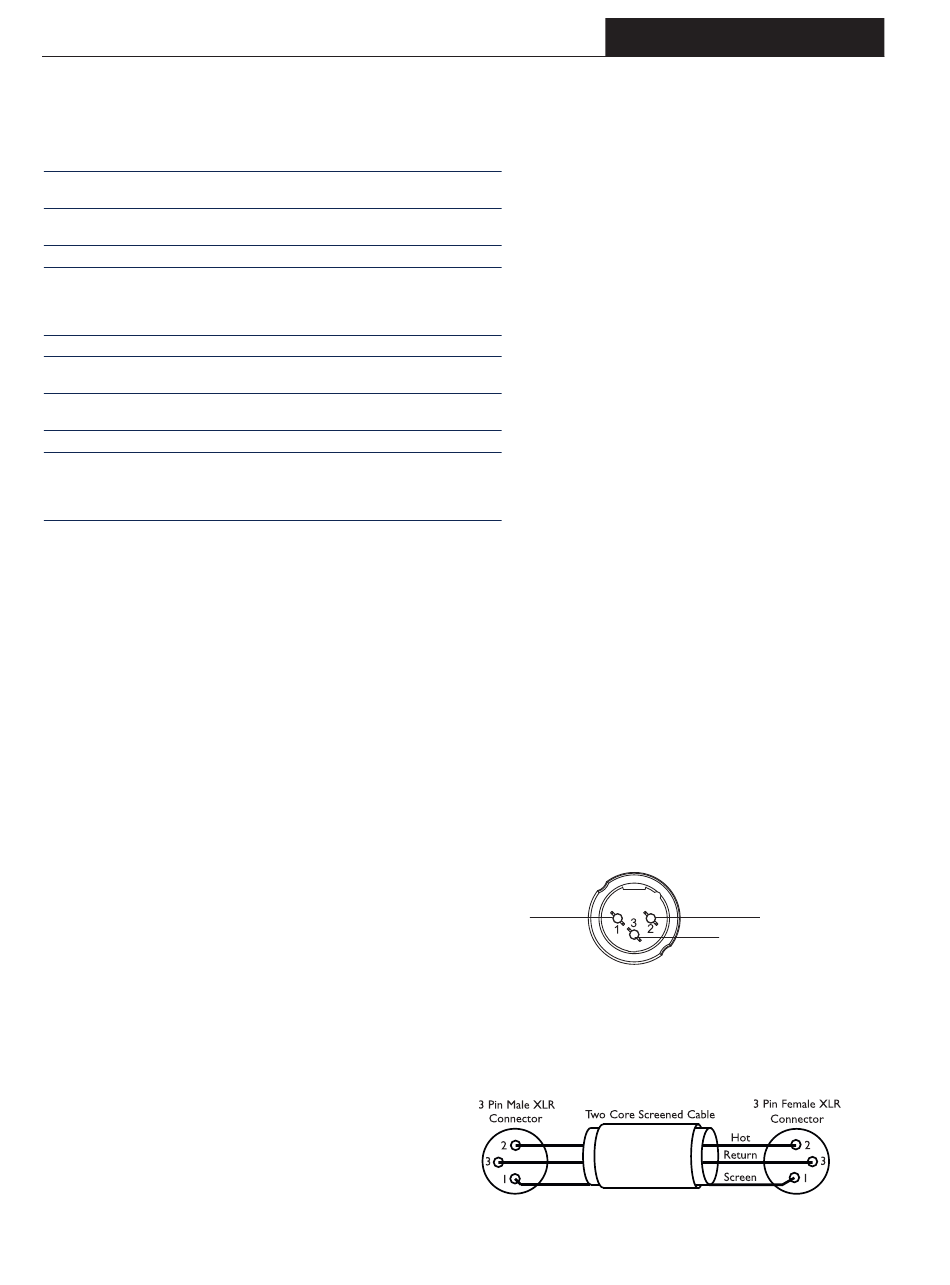

Diagramm 4 - symmetrische Ausgangsbuchsenpins
Pin 1, Erde
Diagramm 5 - symmetrische Kabelanschlüsse
An den Endstufeneingang oder
den Eingang des Aktvlautsprechers
9
Pin 2, Signal (heiß)
Pin 3, Signal (zurück)
An den Vorverstärkerausgang
