Webasto Thermo Top Einbauanweisung Seite 12

Thermo Top
Zuordnung von Telestart T60-Handsender und
Empfänger
HINWEIS:
Jedem Empfänger können 2 Handsender zugeordnet wer-
den.
ACHTUNG:
im Nahfeld (kleiner 3m) Antenne am Handsender nicht aus-
ziehen.
- Spannungsversorgung durch Entfernen der 15A Flachsi-
cherung (blau) - bei Nachrüstung durch Entfernen der
1A Flachsicherung (schwarz) - für mindestens 10 Se-
kunden unterbrechen.
- Nach dem Wiedereinsetzen der Flachsicherung inner-
halb von 3 Sekunden den Schalter am Handsender
kurzzeitig auf "Aus" (1 Sekunde) drücken.
- 3 Sekunden warten.
- Danach innerhalb von weiteren 5 Sekunden den Schal-
ter kurzzeitig auf "Start" (1 Sekunde) drücken.
- 3 Sekunden warten.
- Schalter kurzzeitig auf "Aus" (1 Sekunde) drücken.
Einschaltkontrolle am Handsender blinkt nicht mehr.
- Zuordnung beendet
Wird ein Zeitraum über- oder unterschritten, so ist die Zu-
ordnung nicht erfolgreich und der Vorgang muß vom Be-
ginn an wiederholt werden.
Die Zuordnung eines weiteren Handsenders erfolgt in glei-
cher Weise
34
10 Sekunden warten
0
3
3 Sekunden warten
0
Start
5
3 Sekunden warten

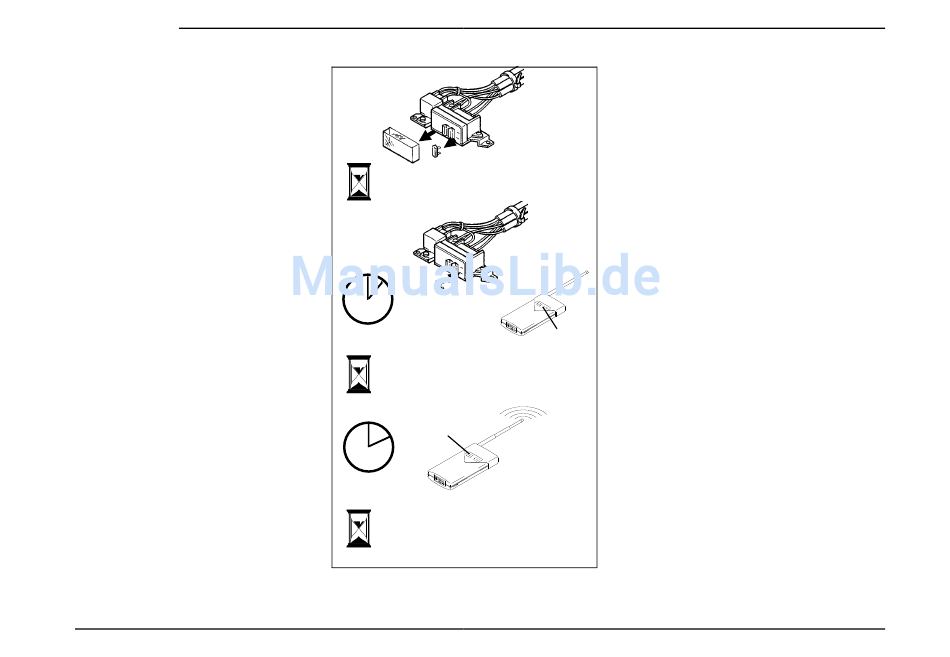

Bild 22: Zuordnung von Telestart T60-Handsender
und Empfänger
Nachträglicher Einbau des Telestart-Empfängers
T6/T60
HINWEIS:
Thermo Top
Alle Heizgeräte können mit der Fernbedie-
nung Telestart T6 nachgerüstet werden.
Der Nachrüstkit T6 besteht aus folgenden Teilen:
- Sender T6 mit 2 Lithium Batterien
- Standard-Antenne T6
- Empfänger T6
- Kleinteile (Beutel) mit
2 Blechschrauben
1 Steckhülsengehäuse
1 Flachsteckergehäuse
3 Flachsteckhülsen
Der Nachrüstkit T60 besteht aus folgenden Teilen:
- Sender T60 mit 2 Alkaline LR1 1,5V Batterien
- Standard-Antenne T6
- Empfänger T6
- Kleinteile (Beutel) mit
2 Blechschrauben
Aus
1 Steckhülsengehäuse
1 Flachsteckergehäuse
3 Flachsteckhülsen
Der Einbau darf nur von einer autorisierten Webasto-Ser-
vicestelle durchgeführt werden.
ACHTUNG:
Der Einbau des Empfängers muß im Fahrzeuginneren er-
folgen.
Der am Empfänger vorhandene Kabelbaum (ca. 70 cm
lang) darf nicht verlängert werden.
- Einbauort des Empfängers T6 im Innenraum des Fahr-
zeugs, in der Nähe der Vorwahluhr festlegen.
- Empfänger mit Blechschrauben (im Lieferumfang enthal-
ten) befestigen.
- Existierenden Kabelbaum zur Vorwahluhr durchtrennen.
Das abgeschnittene Ende mit Stecker aussondern (sie-
he Bild 23).
