Wasser-Heizgerät

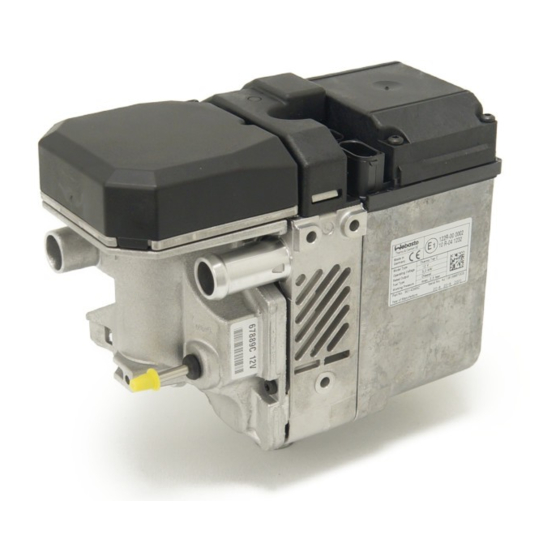

Zusatzheizung Thermo Top C
Einbaudokumentation
Honda Accord
2.0 Benzin
ab Modell 2004
Linkslenker
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial-
ausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1302897B
e1
00 0002
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial- ausrüstung.
-
