Strabuc 918 und Strabuc 930
D

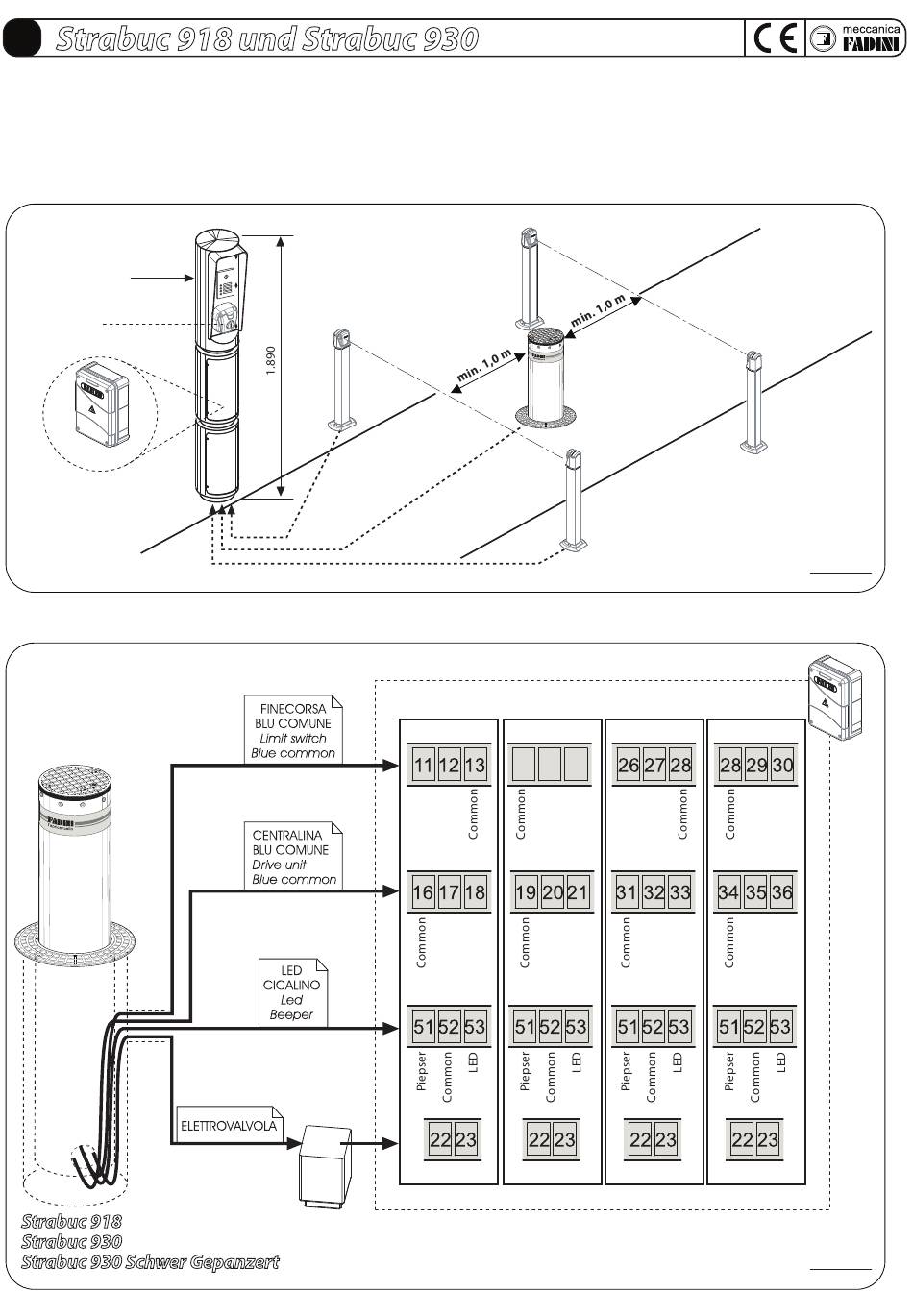

VORBEREITUNG DER LICHTSCHRANKEN
Die Lichtschranken müssen in einer Mindesteinsatzentfernung installiert werden, so wie dies in der Abb. 14 angegeben worden ist.
VORBEREITUNG DER VISUAL 344
Die Standsäule Visual 344 mit zwei oder drei Modulen ist ein Zubehörteil aus Metall, das an einer offenen Stelle bei Installationen, bei denen keine Wände oder
Mauern vorhanden sind, dazu verwendet wird, im Inneren die elektronische Steuerung Elpro S40 zu installieren. Sie ist außerdem so gestaltet, daß man alle
möglichen Bedienzubehörteile wie Gegensprechanlagen oder Schlüsseltaster unmittelbar in der Nähe des Strabuc (Abb. 14) unterbringen kann.
Visual 344
ø 275
CHIS 37
Elpro S40
Unterirdische elektrische Anschlüsse, die im Inneren einer geriffelten Hülle durchlaufen
ANSCHLÜSSE DER ELEKTROKABEL DES POLLERS
10 m
10 m
Lichtschranke
FIT 55
10 m
10 m
Stabilisator
Lichtschranke
FIT 55
Lichtschranke
FIT 55
Strabuc Nr.1
Strabuc Nr.2
13 14 15
- 57 -
Lichtschranke
FIT 55
Elpro S40
Strabuc Nr.3
Strabuc Nr.4
ABB. 14
ABB. 15
