Strabuc 918 und Strabuc 930
D

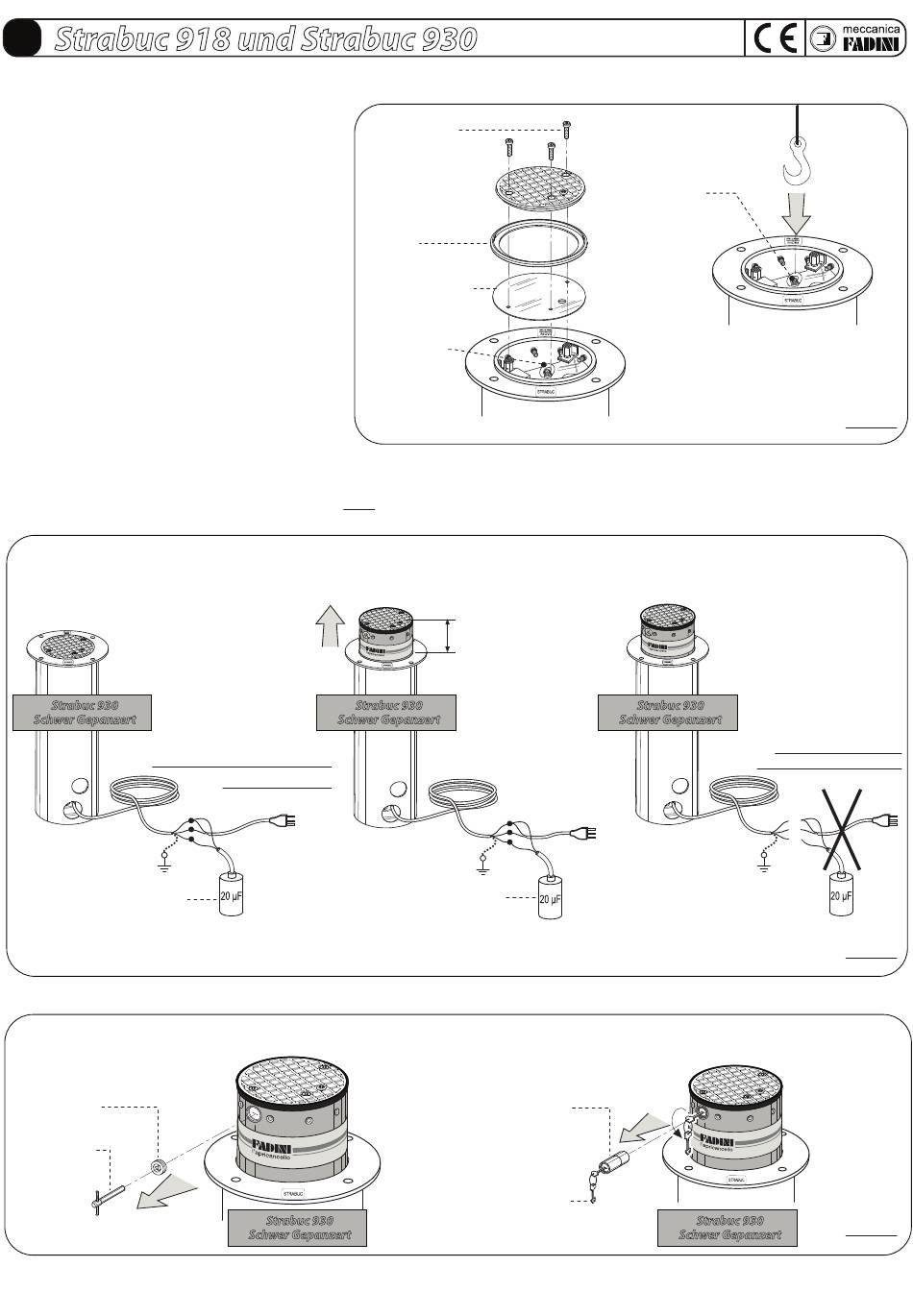

INSTALLATION DES ABSPERRPOLLERS STRABUC 918 ODER STRABUC 930
Nachdem die notwendige Zeit vergangen ist, damit der
Beton fest wird und gegriffen hat, kann man damit beginnen,
den Poller in den Fundamentzylinder einzufügen.
Für diesen Vorgang ist es notwendig eine geeignete
Ausrüstung zum Anheben und nachfolgenden Einfügen
in den Säulensitz zu verwenden, wobei man diese in die
Ringschraube einhaken muß, die sich unter dem Deckel
des versenkbaren Pollers befindet, nachdem man die
drei Schrauben und den Deckel entfernt hat.
Bevor man den Poller in den Fundamentzylinder
einfügt, muß man alle elektrischen Kabel im Inneren
der geriffelten Schlauchleitung, die mit der elektronischen
Steuerung Elpro S40 verbunden ist, durchlaufen lassen:
für diesen ersten Schritt muß man eine flexible Sonde zur Hilfe
nehmen, die vorher in die Schlauchleitung gezogen wurde
(Abb. 6 und Abb. 10).
INSTALLATION DES ABSPERRPOLLERS STRABUC 930 SCHWER GEPANZERT (MIT SCHLOßZYLINDER)
Bevor man den schweren, gepanzerten Strabuc 930 (mit Sicherheitsschlosszylinder) installiert, ist es notwendig den Absperrpoller an die 230 Volt (1)
Stromversorgung anzuschließen, dann die Säule um ungefähr 20 cm ausfahren (2) und zum Schluss die Spannung unterbrechen (3) (Abb. 7).
HINWEIS: Es wird empfohlen einen 20μF Kondensator parallel den zwei Phasen anzuschließen, um dem Absperrpoller mehr Motoranlauf zu geben.
1)
Anschluß des Absperrpollers
an die 230 Volt Stromversorgung
Strabuc 930
Schwer Gepanzert
An die 230 Volt Stromversorgung
20 μF Kondensator
4)
Schutzstopfen
Dreieckprofil-
schlüssel
Viti M10x30 TEI
Schrauben
zur Befestigung des
Deckels
Gummi-
Kantenschutz
Gelochter Flansch
zur Kantenschutz
Befestigung
Ringschraube
2)
Ausfahren der Säule um ungefähr 20 cm,
damit man danach das
Sicherheitszylinderschloss entnehmen kann
Strabuc 930
Schwer Gepanzert
ANSCHLIEßEN
HINWEIS: Sollte sich die Säule senken anstatt auszufahren, muss man die
elektrischen Kabel der beiden Phasen untereinander invertieren, wobei
man das "COMMON" Kabel an seinem Platz lässt.
Strabuc 930
Schwer Gepanzert
zirka
20 cm
20 μF Kondensator
5)
gepanzerter
Schlosszylinder
kundenspezifischer
Schlüssel
- 54 -
Ringschraube
Unter dem Deckel der
versenkbaren Säule befindet
sich eine Öse um das
Anheben zu erleichtern
3)
Nachdem die Säule ausgefahren ist,
die Stromversorgung unterbrechen
Strabuc 930
Schwer Gepanzert
An die 230 Volt Stromversorgung
und den Kondensator entladen
Strabuc 930
Schwer Gepanzert
ABB. 6
UNTERBRECHEN
ABB. 7
ABB. 8
