Strabuc 918 und Strabuc 930
D
ABMONTIEREN NUR DER SÄULE VON STRABUC 930 SCHWER GEPANZERT

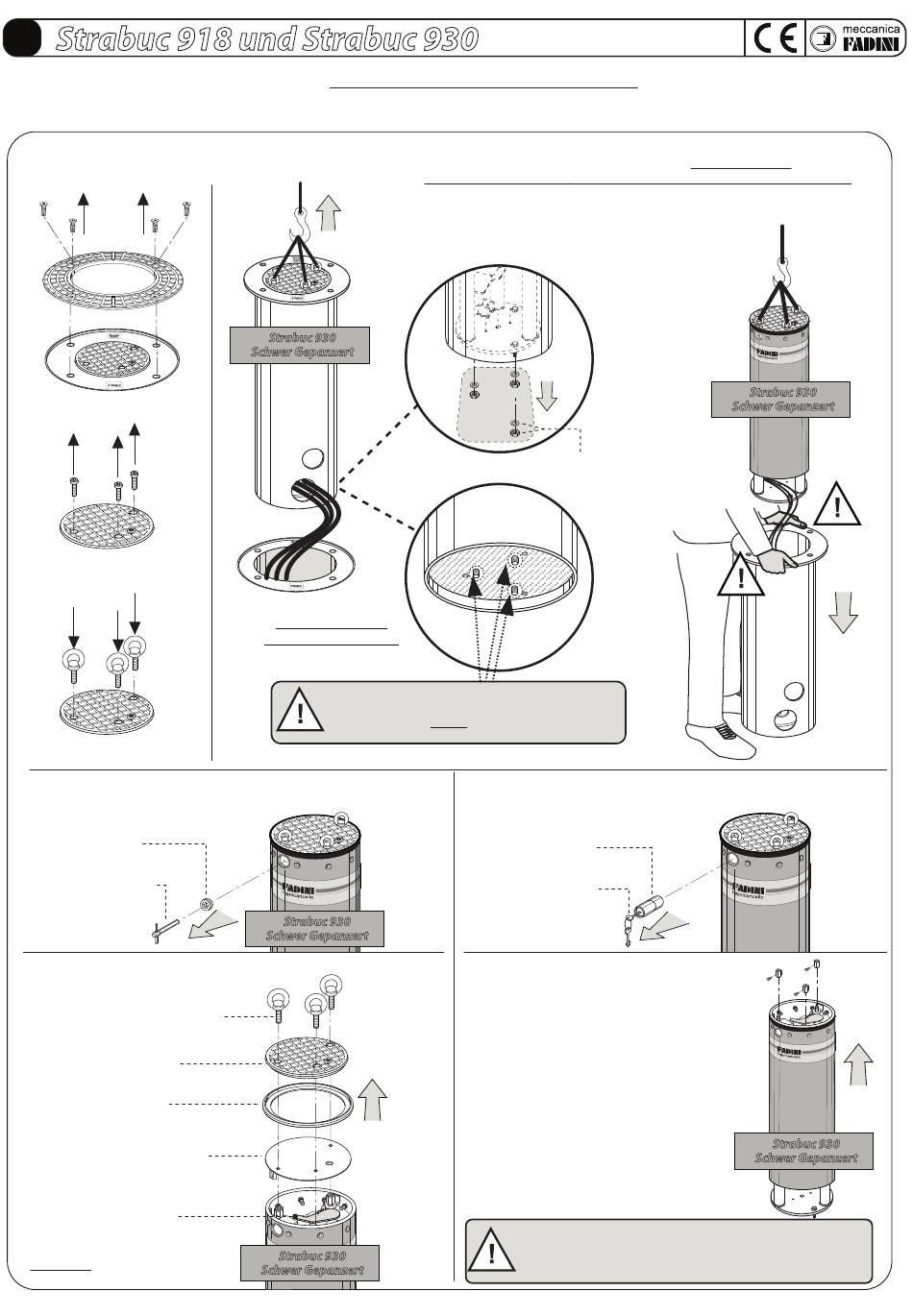

Man kann den schweren, gepanzerten Strabuc 930 aus seinem Sitz entfernen, indem man die Prozeduren 1) und 2) befolgt, die in der Abbildung 23
beschrieben werden. Um nur den Poller herauszuziehen, die nachfolgenden Stufen lt. Abb 23 weiter vorgehen.
1)
M10
M10
Den Schutzstopfen des Sicherheitszylinderschlosses
4)
mit einem Dreikantschlüssel abschrauben
Schutzstopfen
Dreikantschlüssel
6)
Die drei Ringschrauben, den Pollerdeckel, den Kantenschutz
und den gelochten Flansch entfernen
Ringschrauben M10
Pollerdeckel
Gummi-
Kantenschutz
Gelochter Flansch
zur Kantenschutz
Befestigung
Sicherheits-
Klappe zur Abdeckung
der Entriegelung
ABB. 23
2)
3)
Strabuc 930
Schwer Gepanzert
- ANSICHT VON UNTEN -
FUNDAMENTZYLINDER
WICHTIG: Die drei Axialverstellung Stifte der
internen Gruppe NICHT lockern oder anziehen.
Strabuc 930
Schwer Gepanzert
Strabuc 930
Schwer Gepanzert
Um nur den Poller herauszuziehen: bei dem schweren, gepanzerten Strabuc 930,
der mit einer Hebewinde angehoben worden ist, muss man nur die
drei Befestigungsmuttern mit den jeweiligen Unterlegscheiben abschrauben,
die sich unter dem Fundamentzylinder befinden.
ACHTUNG: Während dieser Operation wird der Fundamentzylinder nach unten
fallen: deshalb ist es empfehlenswert ihn zu halten.
Befestigungsmuttern
und Unterlegscheiben
Das ganze Sicherheitszylinderschloss aus seinem Sitz herausziehen,
5)
indem man den Spezialschlüssel hineinsteckt und gegen den
Uhrzeigersinn dreht
Sicherheits-
zylinderschloss
Kundenspezifischer
Schlüssel
für Sicherheits-
zylinderschloss
7)
Die drei langen sechseckigen Muttern mit
den jeweiligen Befestigungsschrauben
abschrauben und die versenkbare Säule
herausziehen, wobei man die gesamte
interne Kolben-Hydraulische Zentraleinheit
Gruppe freilegt.
ACHTUNG:
Während der Montagephase ist es wichtig die interne Gruppe
wieder genau in ihre Anfangsstellung zu positionieren ohne
dabei die drei Axialverstellung Stifte zu lockern oder anzuziehen.
- 61 -
Strabuc 930
Schwer Gepanzert
Strabuc 930
Schwer Gepanzert
