Strabuc 918 und Strabuc 930
D

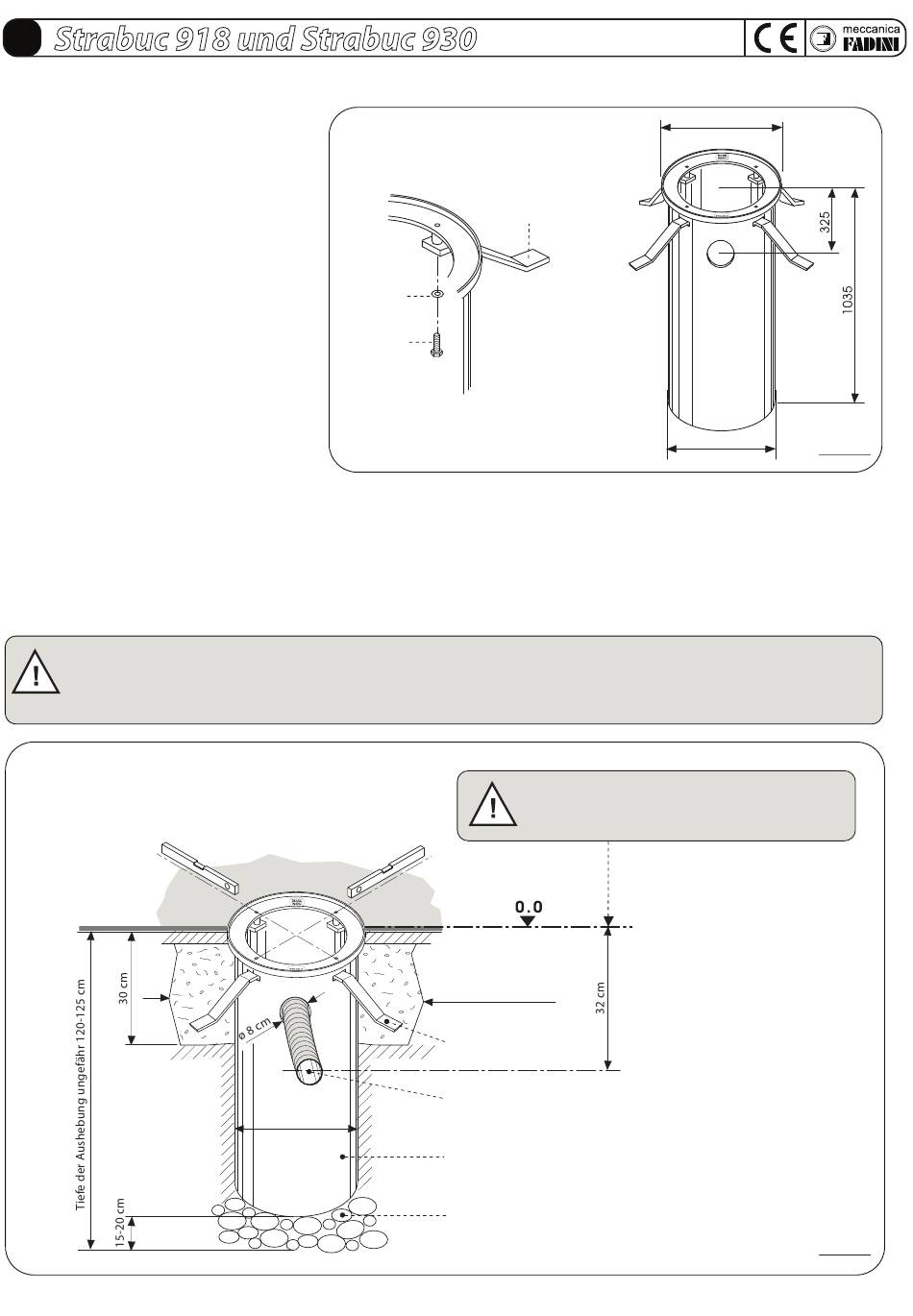

INSTALLATION DES FUNDAMENTZYLINDERS ZUM EINZUBETONIEREN
- Als erster Schritt müssen die Verankerungsplatten,
die einzubetonieren sind, in die Schlitze am
Fundamentzylinder gesteckt und mit den
mitgelieferten Befestigungsschrauben befestigt
werden. (Abb.4)
- Im Boden ein 80x80 cm breites und ungefähr 1,20m tiefes Loch dort ausheben, wo sich die Installation des Strabuc 918 befinden soll: diese Abmessungen sind
nötig, um dann den Fundamentzylinder bündig mit dem Straßenbelag abschließend einzufügen und einzubetonieren (Abb.5).
Gleichzeitig ist es nötig im Boden eine Grube auszuheben, in die man eine geriffelte Schlauchleitung einlegen kann (max. Ø 50 mm), die durch das dafür
angelegte Loch in den Fundamentzylinder für den Durchgang der elektrischen Betriebskabel zum Anschluß an die elektronische Steuerung Elpro S40 (die an
einem geschützten Ort zu installieren ist) geführt wird.
- Unten am Grubenboden eine 20 cm hohe Schicht Kies zur Entwasserung vor dem Einsetzen des Fundamentzylinders vorbereiten: es ist wichtig, daß der
Fundamentzylinder, wenn er auf die Kiesschicht gestellt worden ist, an seiner Oberkante mit dem Straßenbelag bündig abschließt.
WICHTIG: Man muß sich vergewissern, daß man während des Aushebens der Grube nicht auf Leitungen von anderen Benutzern oder
auf wasserführende Schichten trifft. Unter der Aushebung eine Schicht zur Entwässerung anlegen.
WICHTIG: Nachdem man den Fundamentzylinder positioniert hat, muß man es mit der Wasserwaage perfekt nivellieren, bevor man
es einbetoniert, damit sich der Poller perfekt vertikal bewegen kann.
Wasserwaage
Wasserwaage
ø 40,5 cm
Verankerungplatte, die
unter den Straßenbelag
zu betonieren ist
Scheibe
Schraube
M10x30
Betonguß
80 x 80 cm
Verankerungsplatten, die
zu betonieren sind
Rohrleitung, mindestens Ø50 für den Durchgang
der elektrischen Betriebskabel, die von der
elektronischen Steuerung herkommen
Fundamentzylinder des Strabuc
Kiesuntergrund zur Entwässerung
- 53 -
WICHTIG: Der Straßenbelag oder die Asphaltdecke
muß mit dem oberen Rand des Fundamentzylinders
oberflächenbündig abschließen.
ø 462
ø 405
ABB. 4
ABB. 5
