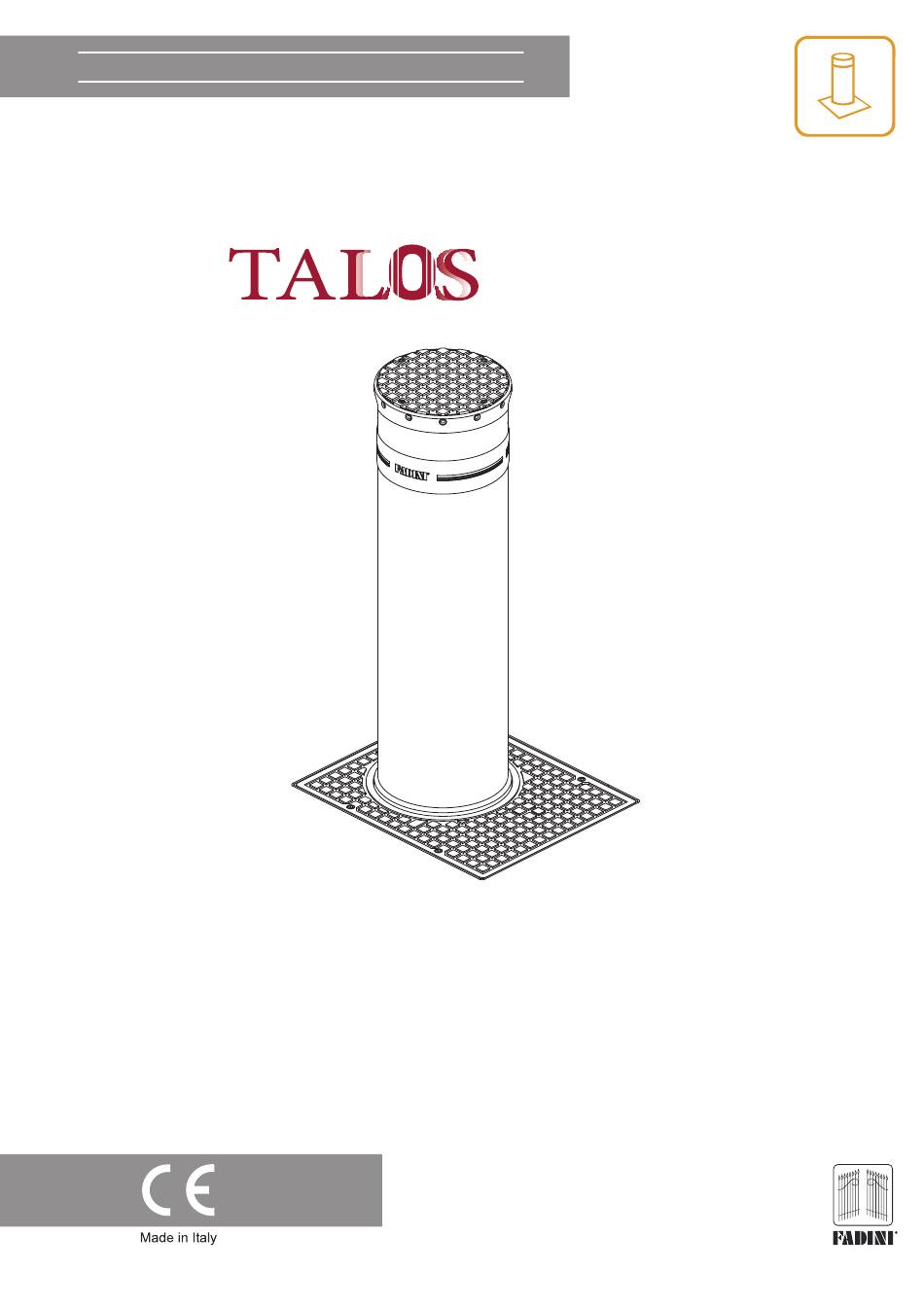

- Seite 1 Montageanleitung 1 - 20 Seite C730 ÖLHYDRAULISCH BETRIEBENER ABSPERRPOLLER MIT VERSENKBAREM ROHR EN 13241 EN 12453 EN 12445 Der Toröffner...
-
Seite 2: Einführung
Handbuch angegeben worden ist, könnte zu Funktionsstörungen und benötigt, um über die richtige Nutzung des Systems Information und Schäden an Dingen und Personen führen □ Meccanica Fadini snc ist Aufklärung dem Endkunden zu geben; Layout und Komponenten des nicht für eventuelle Schäden verantwortlich, die durch nicht gerechte Systems, Risikoanalyse, Überprüfung der Sicherheitsausrüstung,... -
Seite 3: Allgemeine Beschreibung Des Produktes
• Nr. 8 Schrauben TE M16 KONFORMITÄTSERKLÄRUNG des Herstellers: Meccanica Fadini snc (Via Mantova, 177/A - 37053 Cerea - VR - Italy) erklärt hiermit auf eigene Verantwortung, dass der versenkbare Absperrpoller Talos C730, der Maschinenrichtlinie 2006/42/CE entspricht , und wird vermarkt, um als “automatisches System”... - Seite 4 Abb. 1 MÖGLICHER BETRIEBSTEST (nicht für die Installation erforderlich) Talos C730 wird werkseitig in allen normalen Arbeitsbedingungen, bevor der Lieferung, geprüft. Trotzdem, um einige Betriebstests vor der Installation durchführen zu können, ist es möglich, auf die innere Klemmleiste für die elektrischen Anschlüsse zugreifen, indem Sie die untere Abdeckung entfernen: Lösen Sie die beiden seitlichen Schrauben der...
-
Seite 5: Der Poller Aus Seinem Gehäuse Entfernen
C730 Ölhydraulischer Automatischer Anti-Terror Sperrpoller DER POLLER AUS SEINEM GEHÄUSE ENTFERNEN 8 viti M16 Die M16 Schrauben von der Die rechteckige Deckplatte entfernen rechteckigen Deckplatte wegnehmen Die zwei Ringschrauben M16 in den entsprechenden Löcher einschrauben Die innere Deckplatte entfernen ACHTUNG: Vor dem Mit einer Seilwinde die Inneneinheit des Anheben, das Erdungs- Pollers vorsichtig anheben und entfernen;... -
Seite 6: Das Gehäuse Einbetonieren
C730 Ölhydraulischer Automatischer Anti-Terror Sperrpoller DAS GEHÄUSE EINBETONIEREN Ein Loch in den Boden nach den in Abb. 4 gezeigten Messungen ausführen. EXTERNE SEITE INNERE SEITE ZU SCHÜTZEN Straßenbelag. Trittfläche 100 cm 107 cm 93 cm 7,5 cm 7,5 cm 20 cm zirka eventuelle Tauch-... - Seite 7 C730 Ölhydraulischer Automatischer Anti-Terror Sperrpoller Eisengerüst: Klasse B450C (ASTM A615 Grade 60) mit Rippenstangen mit Streckgrenze ≥ 450 MPa und Bruchstelle ≥ 540 MPa. 60 kg ø 10 Nr. 12 Stk Nr. 12 Stk Nr. 22 Stk Nr. 26 Stk ø...
- Seite 8 C730 Ölhydraulischer Automatischer Anti-Terror Sperrpoller = Nr. 1 Stk ø 10 - Nr. 6 Stk 1.200 mm 1.200 mm ø 10 - Nr. 3 Stk ø 10 - Nr. 9 Stk Abb. 8 = Nr. 2 Stk ø 10 - Nr. 6 Stk...
- Seite 9 C730 Ölhydraulischer Automatischer Anti-Terror Sperrpoller 1.000 mm 1.000 mm ø 10 - Nr. 6 Stk ø 10 - Nr. 4 Stk 150 150 Abb. 9 Abb. 10 1.200 mm ø 10 - Nr. 1 Stk 1.000 mm ø 10 - Nr. 2 Stk Abb.
- Seite 10 Zeit (mindest 7 Tagen) trocken lassen und dann den Straßenbelag fertigstellen. Es ist notwendig, dass das Gehäuse 1-2 cm höher über der Bodenfläche ist. Der Poller Talos C730 muss nicht als Wassersammel dienen d.h. dass der Poller in einer Vertiefung nicht montiert werden muss. Die flache Oberfläche der Deckplatte ermöglicht die Reinigung der über hinterlegten Schnee auch bei schweren...
-
Seite 11: Elektroanschlüsse An Die Elektronische Steuerung Elpro
Rohrleitung für die Elektroanschlüsse an die Steueurung Elpro S40/S20, gemäß dem zu installierenden TALOS C730 Modell (Siehe Seite 18, Punkt 9) ein. WICHTIG: Ein Erdungskabel durchlaufen lassen, das für die Installationsart, öffentlich oder privat, geeignet sein soll, in Übereinstimmung mit den geltenden Sicherheitsnormen, dann es mit der dazu bestimmten Schraube anschließen. - Seite 12 C730 C730 Ölhydraulischer Automatischer Anti-Terror Sperrpoller ACHTUNG: Bevor die elektrischen Anschlüsse auszuführen, sollten die optionalen Zubehörteile, im TALOS C730 installiert, identifiziert werden (Piepser oder Heizgerät), um zu bestimmen, welche Verbindungen zu dem Anschlussverbinder auszuführen sind. Piepser Heizgerät Piepser Heizgerät innerhalb...
- Seite 13 C730 Ölhydraulischer Automatischer Anti-Terror Sperrpoller ERSTER TESTBETRIEB ACHTUNG: die Anlage erst dann mit Strom versorgen, wenn man alle Betrieb notwendigen elektrischen Anschlüsse ausgeführt hat. Nachdem Sie alle Sicherheits- und Bedienzubehörteile (alle NC Kontakte der e-Steuerung Elpro S40/S20, müssen geschlossen sein), an die erforderlichen Anschlüssen an die elektronische Steuerung Elpro S40/S20 verbunden haben 230 V und nach einer aufmerksamen Gefahrenanalyse, können Sie die ersten...
-
Seite 14: Befestigung Der Poller Deckplatten
C730 C730 Ölhydraulischer Automatischer Anti-Terror Sperrpoller BEFESTIGUNG DER POLLER DECKPLATTEN Die Deckplatte muss gut auf der gesamten WICHTIG: DEN POLLER MIT DEM LOCH DER DECKPLATTE Fläche aufliegen und auch zu dem ZENTRIEREN, EINEN GLEICHMÄßIGEN RAUM ZWISCHEN kreisförmigen Flansch des Rohres haften DER KANTE DER PLATTE UND DEM POLLER LASSEN Abb. -
Seite 15: Entriegelungsvorgang Zum Manuellen Einfahren Des Pollers (Beim Notfall)
C730 Ölhydraulischer Automatischer Anti-Terror Sperrpoller ENTRIEGELUNGSVORGANG ZUM MANUELLEN EINFAHREN DES POLLERS (BEIM NOTFALL) Beim Stromausfall muss der Poller in der ausgefahrenen Stellung bleiben. Um das Rohr zu senken, müssen Sie den Poller mit Strom versorgen. Es ist möglich, in besonderen Gefahr und/oder Notfall- Situationen den Poller manuell zu senken. Sie müssen auf diese Weise vorgehen: •... - Seite 16 C730 Ölhydraulischer Automatischer Anti-Terror Sperrpoller...
- Seite 17 WARNUNG: Dieses Dokument muss die ordentlichen und außerordentlichen Eingriffe enthalten, die für die Installation, für die Wartung, für die Reparatur und alle Änderungen die mit Original-Ersatzteilen Fadini durchgeführt wurden. Dieses Dokument muss für die Inspektionen von berechtigten Stellen vorhanden sein, sowie eine Kopie muss an den Endbenutzer geliefert werden.
- Seite 18 9) Stromkabel, es wird emfohlen: Kabel Typ BUT FLEXIBEL FG 7OR 12x1,5 mm² (für eine maximale Entfernung von 30 m): für die TALOS C730 Poller (sowohl für die Standard Version als auch mit eingebauter Heizung). NB. Das Vorhandensein oder Nichtnutzung des Piepsers auf der TALOS C730 Poller beeinflußt nicht die Wahl des Kabels.
- Seite 19 C730 Ölhydraulischer Automatischer Anti-Terror Sperrpoller...
-
Seite 20: Produktspezifikationen
230 V - 50 Hz out: 12 Vdc 600 mA Betriebsdruck 1 MPa (10 bar) LED Lichter 12 Vdc Betriebstemperatur -20 °C +80 °C Öl-Typ Oil Fadini - Art. 708L Stossfestigkeit 250.000 J Behälter Volumen 3,5 Liter Durchschlagsfestigkeit 750.000 J Schutzart Max.
