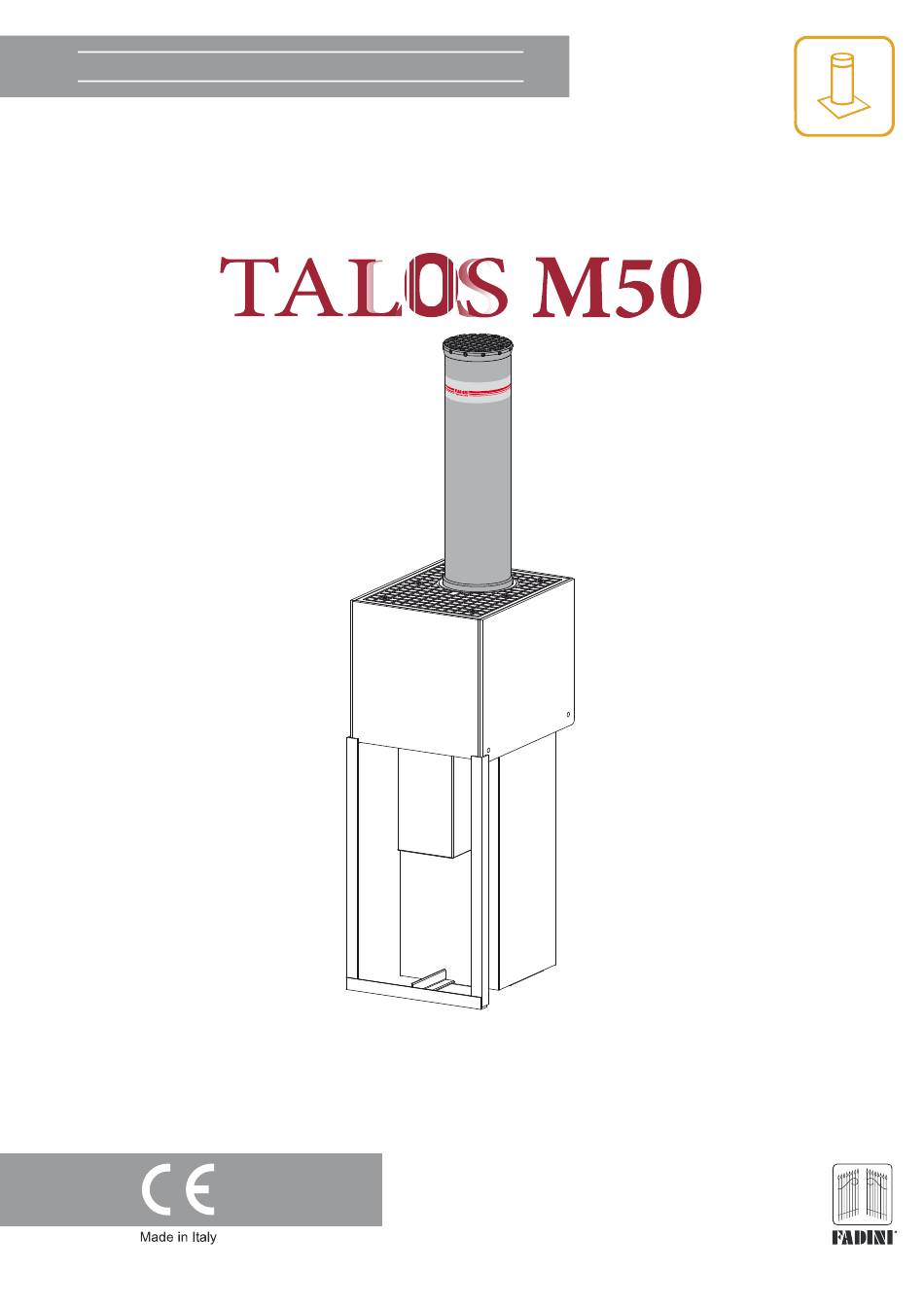

- Seite 1 Montageanleitung 1 - 20 Seite Sicherheits-Absperrpoller mit versenkbarem Rohr, bescheinigt und getestet gemäß der Normen: - ASTM F2656-15 C750 (ex K12) - PAS 68:2013 V/7500 (N3)/80 - IWA 14-1:2013 V/7200 [N3C]/80 EN 13241 EN 12453 EN 12445 Der Torö ffner...
-
Seite 2: Allgemeine Hinweise Für Die Sicherheit Von Personen
Funktionsprüfung in der Erfassung der Gegenwart, CE KONFORMITÄTSERKLÄRUNG des Herstellers: Meccanica Fadini snc (Via Mantova, 177/A - 37053 Cerea - VR - Italy) erklärt hiermit auf eigene Verantwortung, dass der versenkbare Absperrpoller Talos M50, der Maschinenrichtlinie 2006/42/CE entspricht , und wird vermarkt, um als “automatisches System”... -
Seite 3: Allgemeine Beschreibung
Anti-Terror versenkbarer ölhydraulischer Absperrpoller ALLGEMEINE BESCHREIBUNG Sicherheits-Absperrpoller mit komplett im Straßenbelag versenkbarerem Rohr, mit eingebautem hydraulischem Aggregat. Intensiver Betrieb. Bescheinigt und getestet gemäß der Normen: - ASTM F2656-15 C750 - PAS 68:2013 V/7500 (N3)/80 - IWA 14-1:2013 V/7200 [N3C]/80 Der Poller wurde konstruirt, um Fahrzeuge von dem Gewicht von 7.500 Kg zu stoppen, zu einer Geschwindigkeit von 80 km/h und mindestens 1.872.000 Joules Energie absorbieren zu können, wie in der Normen ASTM F2656-15, PAS 68:2013 und IWA 14-1:2013 festgelegt. -
Seite 4: Ausgrabung Für Das Einsetzen Des Gehäuses Zum Betonieren
Anti-Terror versenkbarer ölhydraulischer Absperrpoller AUSGRABUNG FÜR DAS EINSETZEN DES GEHÄUSES ZUM BETONIEREN Eine Ausgrabung im Boden durchführen, 4x3 m (157,8x118,1 in) ca. und 1,8 m ca. tief (70,8 in) von der Straßenober äche wie auf Abbildung 2 gezeigt. Kieselsteine am Boden für die Entwässerung des Regenwassers vorbereiten. Wenn die Entwässerung von Regenwasser am Boden schwierig ist, erstellen Sie einen Brunnen, um das Wasser zu sammeln und mit einer Tauchpumpe auszuleeren. - Seite 5 Anti-Terror versenkbarer ölhydraulischer Absperrpoller MÖGLICHE PROBELAUF (keine Notwendigkeit für die Installation) Talos M50 ist unter allen normalen Betriebsbedingungen im Werk Anschlussdose mit getestet, vor der Auslieferung an den Kunden. Verbinder Um jedoch einige Betriebs-Manöver vor der Installation durchzuführen, können Sie das interne Klemmbrett für elektrische Anschlüsse zugreifen,...
- Seite 6 Anti-Terror versenkbarer ölhydraulischer Absperrpoller BAU DES KÄFIGS ZUR ZEMENTIERUNG (nicht vom Lieferant geliefert) Das Fundamentgerüst muss vor Ort gebaut werden. Abmessungen in Millimeter (zulässige Toleranz ± 0,5 cm - (1,9 in)) 3.000 (118,1 in) 1650 (64,9 in) 610 (24 in) (18,5 in) (18,5 in) 820 (32,3 in)
- Seite 7 Anti-Terror versenkbarer ölhydraulischer Absperrpoller - Sichern Sie die Kippschutz Stäbe mit Schrauben in die Löcher des Gehäuses. 300 (11,8 in) M18x35 TE n°4 pz Ø 50 mm (1,18 in) n°4 pz. Abb. 7 (mitgeliefert) Die zusammen Befestigung der Kä ge und des ganzen Eisengerüsts kann durch Eisendraht oder Schweißen erfolgen. Nr.
- Seite 8 Anti-Terror versenkbarer ölhydraulischer Absperrpoller Die zusammen Befestigung der Kä ge und des ganzen Eisengerüsts kann durch Eisendraht oder Schweißen erfolgen. 8 Stk Längsringe (5,9 in) (24 in) 3.000 (118,1 in) Ø 16 ( 0,62 in) 8 Stk Abb. 9 16 Stk Die zusammen Befestigung der Kä...
- Seite 9 Anti-Terror versenkbarer ölhydraulischer Absperrpoller Die zusammen Befestigung der Käfige und des ganzen Eisengerüsts kann durch Eisendraht oder Schweißen erfolgen. 3 Stk Längsaussteifungen Ø 16 (0,62 in) 6 Stk 3 Stk. 900 (35,4 in) 1.600 (62,9 in) 160 (6,3 in) 3 Stk Abb.
- Seite 10 Anti-Terror versenkbarer ölhydraulischer Absperrpoller Die zusammen Befestigung der Käfige und des ganzen Eisengerüsts kann durch Eisendraht oder Schweißen erfolgen. 3 Stk Verstärkungen auf der Außenseite Ø 16 (0,62 in) 3 Stk 6 Stk 3 Stk (11,8 in) 3 Stk (23,6 in) 160 (6,3 in) Ø...
- Seite 11 Anti-Terror versenkbarer ölhydraulischer Absperrpoller Abmessungen in Millimeter (zulässige Toleranz ± 0,5 cm - (1,9 in)) Betoneigenschaften : A - Klasse C25/30 mit Aggregat10-30 und Wert Rck ≥ 30 N/mm² gemäß UNI EN 12620 Betonvolumen: 6 m³ Boden Verdichtungsindex um 90% mit optimaler Kurve "Proctor"...
- Seite 12 Anti-Terror versenkbarer ölhydraulischer Absperrpoller ENTFERNUNG DER SCHUTZPLATTE Schrauben Sie alle Schrauben ab, um die Platte zu entfernen und den Zugriff auf die elektrischen Anschlüsse zu haben. Abb. 15 Innerhalb des Pollers ist bereits ein wasserdichter Kasten, für alle Elektroanschlüsse an den Poller, (E-Motor, Endschalter, LEDs) vorhanden.
- Seite 13 Anti-Terror versenkbarer ölhydraulischer Absperrpoller ERSTEN BETRIEBSPRÜFUNGEN ATTENZIONE: Speisen Sie die Anlage erst nach Ausführen aller elektrischen Anschlüsse. Nachdem Sie alle Anschlüsse der Sicherheits- und Bedienzubehörteile (alle NC Kontakte der e-Steuerung Elpro S50, müssen geschlossen sein) an die entsprechenden Verbindungen der elektronischen Steuerung Elpro S50 230 V erledigt haben, können Sie die ersten Betriebs-Operationen ausführen.
- Seite 14 Anti-Terror versenkbarer ölhydraulischer Absperrpoller BEFESTIGUNG DER POLLER DECKPLATTEN Die Deckplatte muss gut auf der gesamten WICHTIG: ZENTRIEREN SIE DEN POLLER MIT DEM LOCH Fläche liegen und auch zu dem DER DECKPLATTE, LASSEN SIE EINEN GLEICHMÄSSIGEN RAUM ZWISCHEN DER KANTE DER PLATTE UND DEM kreisförmigen Flansch des Rohres haften POLLER Abb.
- Seite 15 Anti-Terror versenkbarer ölhydraulischer Absperrpoller ENTRIEGELUNGSVORGANG ZUM MANUELLEN EINFAHREN DES POLLERS (BEIM NOTFALL) Beim Stromausfall muss der Poller in der ausgefahrenen Stellung bleiben. Es ist möglich, in besonderen Gefahr und/oder Notfall- Situationen den Poller manuell zu senken. Sie müssen auf diese Weise vorgehen: Entfernen Sie die Aluminium-Deckplatte, indem man die Befestigungsschrauben abschraubt.
- Seite 16 WARNUNG: Dieses Dokument muss die ordentlichen und außerordentlichen Eingriffe enthalten, die für die Installation, für die Wartung, für die Reparatur und alle Änderungen die mit Original-Ersatzteilen Fadini durchgeführt wurden. Dieses Dokument muss für die Inspektionen von berechtigten Stellen vorhanden sein, sowie eine Kopie muss an den Endbenutzer geliefert werden.
- Seite 17 Anti-Terror versenkbarer ölhydraulischer Absperrpoller...
-
Seite 18: Operationen Für Ordentliche Standard Wartung Von Fadini Automatischen Pollern
Anti-Terror versenkbarer ölhydraulischer Absperrpoller OPERATIONEN FÜR ORDENTLICHE STANDARD WARTUNG VON FADINI AUTOMATISCHEN POLLERN (ALLE SECHS MONATE) Die Standardwartung Abfolge ist wie folgt: • Reinigen Sie den Bodenzylinder und saugen Sie die ganze Material Hinterlegung. • Reinigen Sie Wasserabläufe, die sich am Boden des Fundamentzylinders be nden und/ oder des Verteilersschachts. -
Seite 19: Warnhinweisen Zur Sicherheit Und Zum Korrekten Funktionieren Der Anlage
In Bezug auf die Zusammensetzung und Ausführung der Anlage, beziehen Sie sich auf die Gesetze in dem Land, in dem die Installation durchgeführt wird. Meccanica Fadini haftet nicht für Schäden, die durch unsachgemäßen Gebrauch und nicht in dieser Broschüre angegeben, verursacht werden, auch nicht für Störungen bei der Verwendung von Materialien oder Zubehör, nicht vom Unternehmen selbst empfohlen. -
Seite 20: Hydraulikeinheit Tunit 9.20Lp
Betriebsdruck 2 MPa (20 bar) Schlagfestigkeit 700.000 J Temperaturbereich -20 °C +80 °C Bruchfestigkeit 2.000.000 J Öltyp Oil Fadini - Art. 708L Max. statische Belastung 20.000 kg Behältervolumen 4,5 Liter + 4,5 Liter Gehäuse Gesamtgewicht 770 kg Schutzgrad IP 67 Betriebstemperatur -20 °C +80 °C...
