7 Montage und Inbetriebnahme

Strickmaschine ausrichten

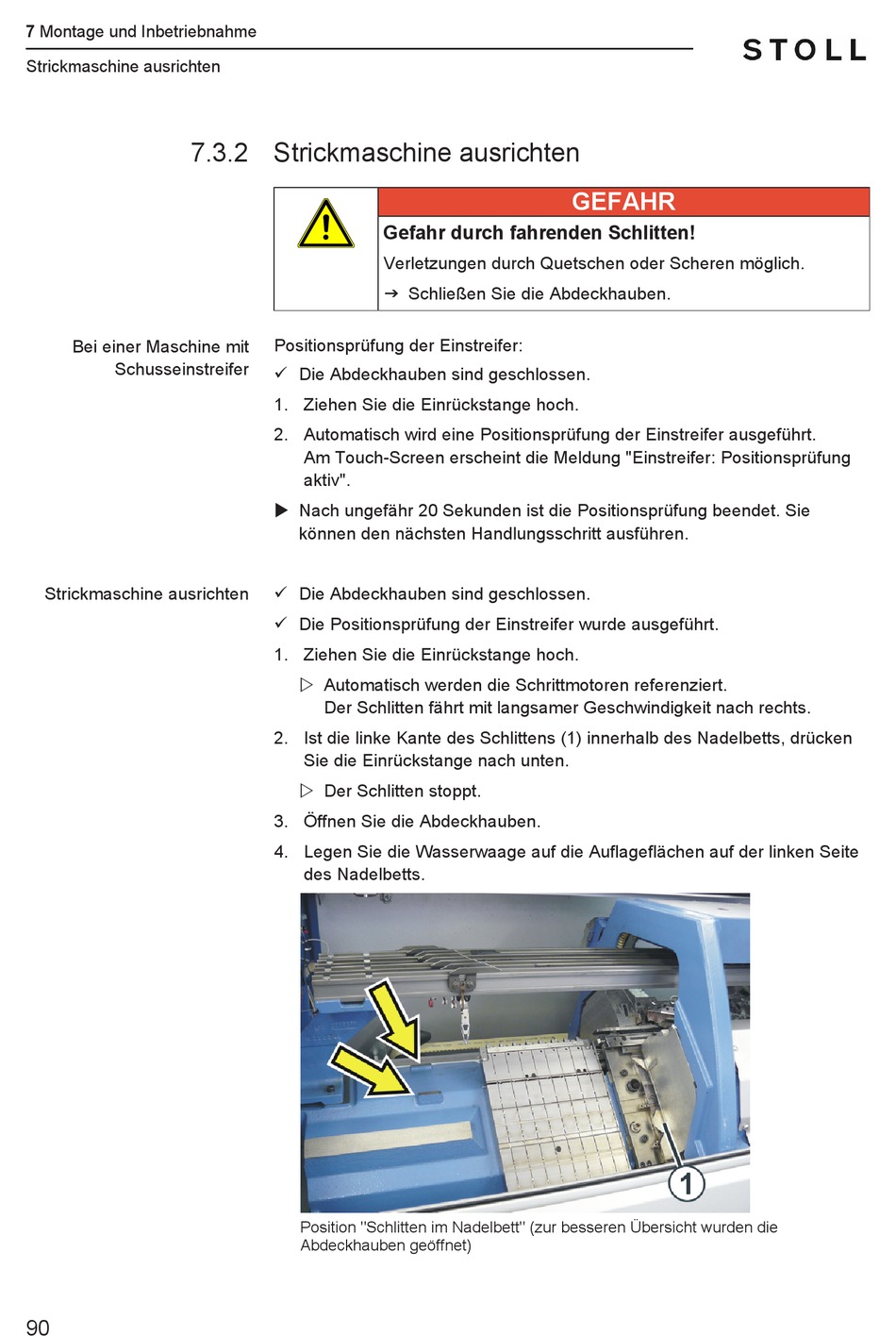

7.3.2 Strickmaschine ausrichten
Bei einer Maschine mit
Schusseinstreifer
Strickmaschine ausrichten
90
Gefahr durch fahrenden Schlitten!
Verletzungen durch Quetschen oder Scheren möglich.
g Schließen Sie die Abdeckhauben.
Positionsprüfung der Einstreifer:
ü Die Abdeckhauben sind geschlossen.
1. Ziehen Sie die Einrückstange hoch.
2. Automatisch wird eine Positionsprüfung der Einstreifer ausgeführt.
Am Touch-Screen erscheint die Meldung "Einstreifer: Positionsprüfung
aktiv".
u Nach ungefähr 20 Sekunden ist die Positionsprüfung beendet. Sie
können den nächsten Handlungsschritt ausführen.
ü Die Abdeckhauben sind geschlossen.
ü Die Positionsprüfung der Einstreifer wurde ausgeführt.
1. Ziehen Sie die Einrückstange hoch.
w Automatisch werden die Schrittmotoren referenziert.
Der Schlitten fährt mit langsamer Geschwindigkeit nach rechts.
2. Ist die linke Kante des Schlittens (1) innerhalb des Nadelbetts, drücken
Sie die Einrückstange nach unten.
w Der Schlitten stoppt.
3. Öffnen Sie die Abdeckhauben.
4. Legen Sie die Wasserwaage auf die Auflageflächen auf der linken Seite
des Nadelbetts.
Position "Schlitten im Nadelbett" (zur besseren Übersicht wurden die
Abdeckhauben geöffnet)
GEFAHR
