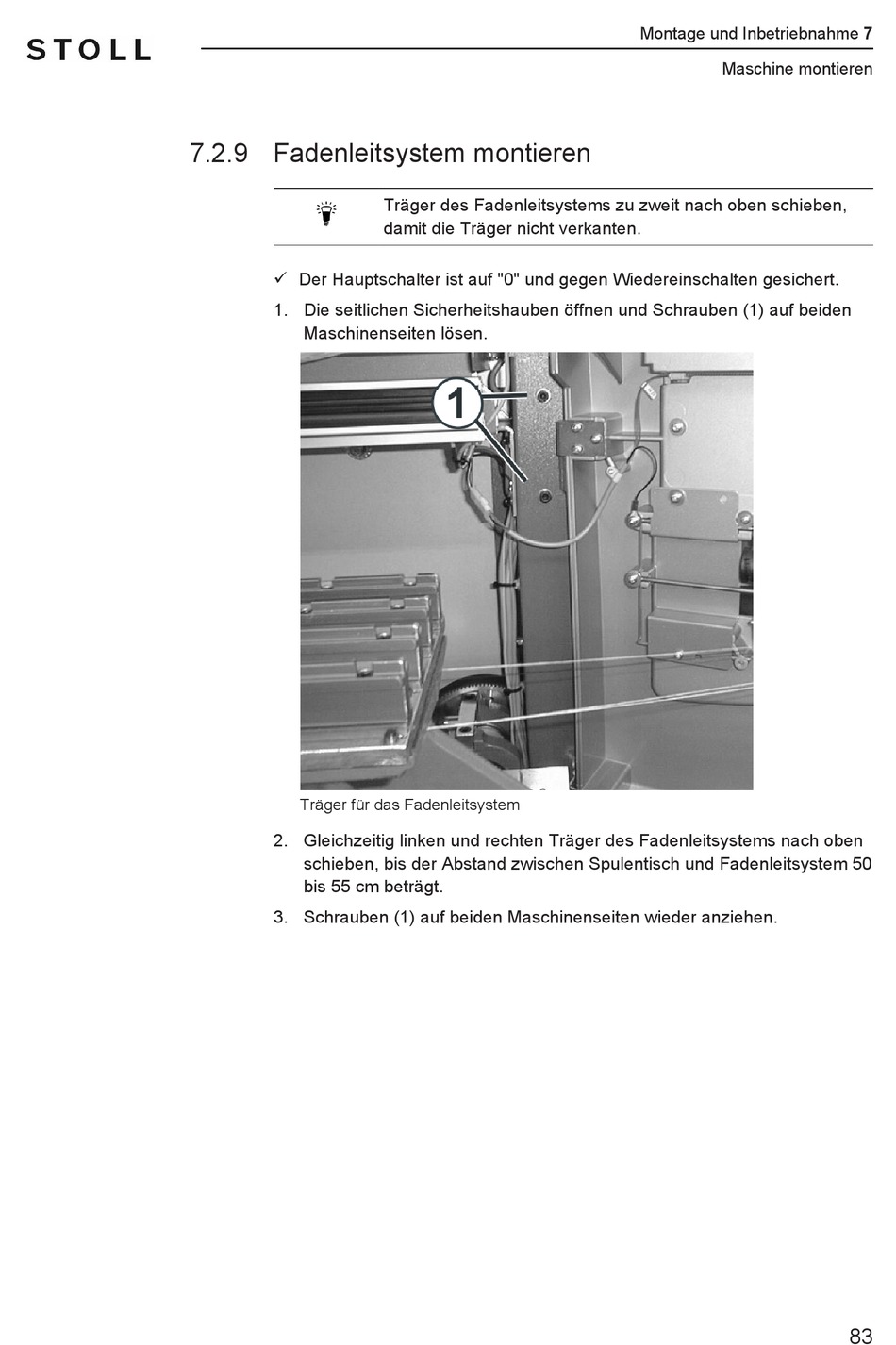

7.2.9 Fadenleitsystem montieren
ü Der Hauptschalter ist auf "0" und gegen Wiedereinschalten gesichert.
1. Die seitlichen Sicherheitshauben öffnen und Schrauben (1) auf beiden
Maschinenseiten lösen.
Träger für das Fadenleitsystem
2. Gleichzeitig linken und rechten Träger des Fadenleitsystems nach oben
schieben, bis der Abstand zwischen Spulentisch und Fadenleitsystem 50
bis 55 cm beträgt.
3. Schrauben (1) auf beiden Maschinenseiten wieder anziehen.
Träger des Fadenleitsystems zu zweit nach oben schieben,
damit die Träger nicht verkanten.
Montage und Inbetriebnahme 7
Maschine montieren
83
