Quick PARALLEL Serie Installations- Und Benutzerhandbuch Seite 5

Seguire le regole riportate di seguito per la realizzazione dell'impianto elettrico relativo al PSS:
• Inserire un interruttore per accendere e spegnere l'apparecchio (non in dotazione); posizionare l'interruttore in
modo che sia facilmente raggiungibile nel caso in cui sia necessario spegnere l'apparecchio per evitare situazioni di
pericolo.
• Inserire un fusibile sulla linea di alimentazione del PSS (non in dotazione).
• Dimensionare correttamente la sezione dei cavi di alimentazione del PSS in funzione della loro lunghezza.
• Dimensionare correttamente la sezione dei cavi di alimentazione del thruster in funzione della loro lunghezza e
dell'assorbimento del motore installato.
• Alimentare il PSS solo dopo aver effettuato e verificato l'esattezza di tutti i collegamenti elettrici.
• Inserire un fusibile sulla linea + B1 e + B2 (non fornito) in funzione dell'assorbimento del motore del thruster.
• Inserire un fusibile sulla linea + Ba in funzione della corrente massima erogata dall'alternatore.
ATTENZIONE: l'utilizzo di cavi di sezione non adeguata e l'errata connessione dei terminali o delle giunzioni elet-
triche possono provocare un surriscaldamento pericoloso dei terminali di collegamento e dei cavi.

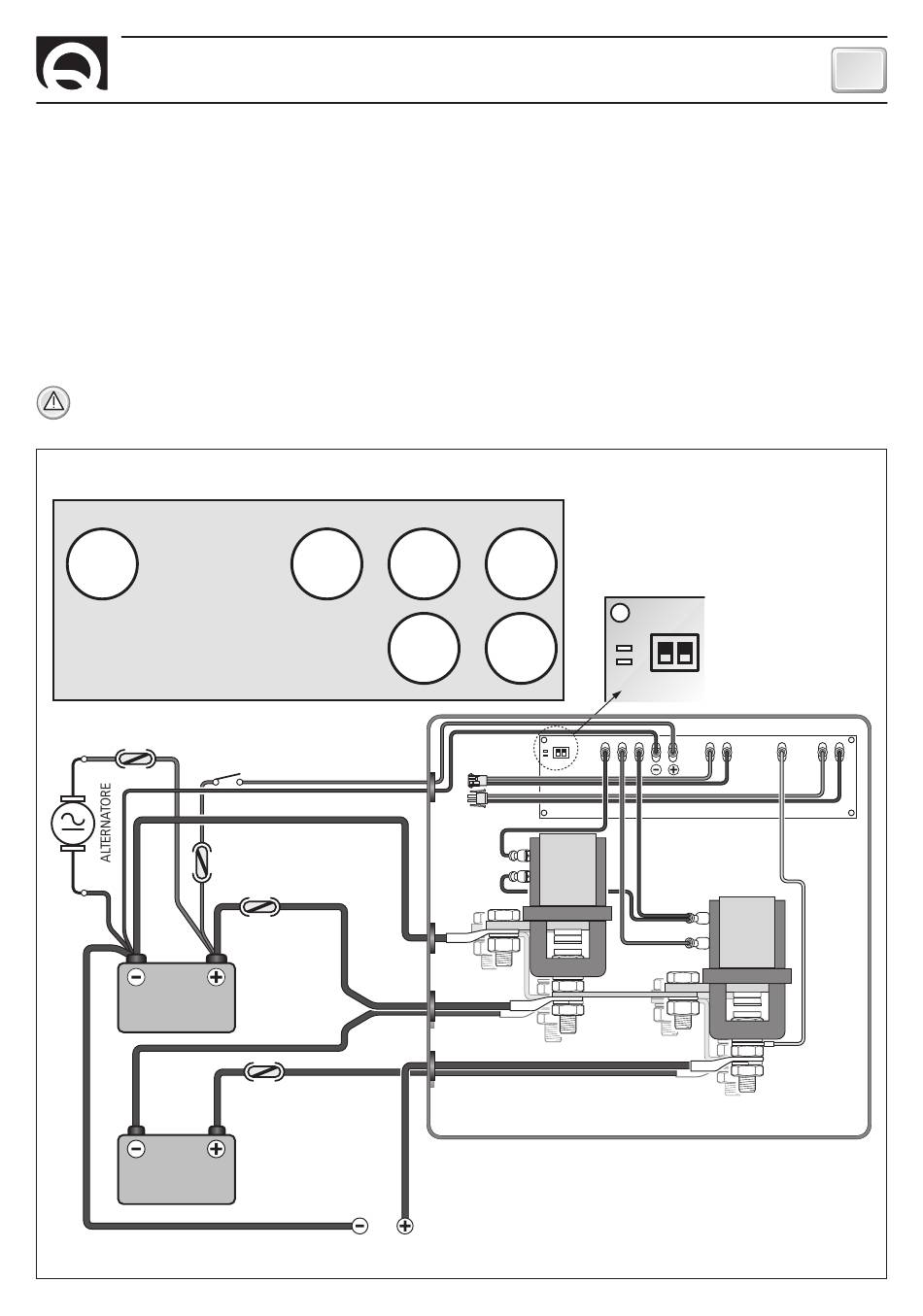

SCHEMA ELETTRICO DEI COLLEGAMENTI
dal al
SX - DX TCD / PROPULSORE
ALIMENTAZIONE
SCHEDA
ELETTRONICA
FUSIBILE
INTERRUTTORE
+B
A
- B
A
BATTERIA
GRUPPO B2
12V (24V)
BATTERIA
GRUPPO B1
12V (24V)
PSS PARALLEL SERIE SWITCH - REV000A
-B2
FUSIBILE
10A
FUSIBILE
FUSIBILE
24V (48V)
OUT
+B2
+B
-B1 +B1
LED
al TCD
LED
al THRUSTER
T2
-B2
+B2
-B1
+B
+B1
INSTALLAZIONE
Rosso
LED
LED
Verde
T1
PSS
IT
5
