Siga las directrices que se detallan a continuación para llevar a cabo la instalación eléctrica correspondiente al PSS:
• Coloque un interruptor para encender y apagar el aparato (no suministrados); colocar el interruptor de manera que se
pueda alcanzar fácilmente cuando sea necesario apagar el aparato para evitar situaciones de peligro.
• Coloque un fusible en la línea de alimentación del PSS (no suministrados).
• Calcule correctamente el ancho de los cables de alimentación del PSS en función de su longitud.
• Dimensionar correctamente la sección de los cables de alimentación del propulsor en función de su longitud y de la
absorción del motor instalado.
• Alimente el PSS sólo después de haber controlado la exactitud de todas las conexiones eléctricas.
• Introducir un fusible en la línea + B1 y + B2 (no incluido) en función de la absorción del motor del propulsor.
• Introducir un fusible en la línea + Ba en función de la corriente máxima suministrada por el alternador.
ATENCIÓN:
la utilización de cables de sección no adecuada y la errónea conexión de los terminales o de las
uniones eléctricas pueden provocar un calentamiento peligroso de las terminales de conexión y de los cables.

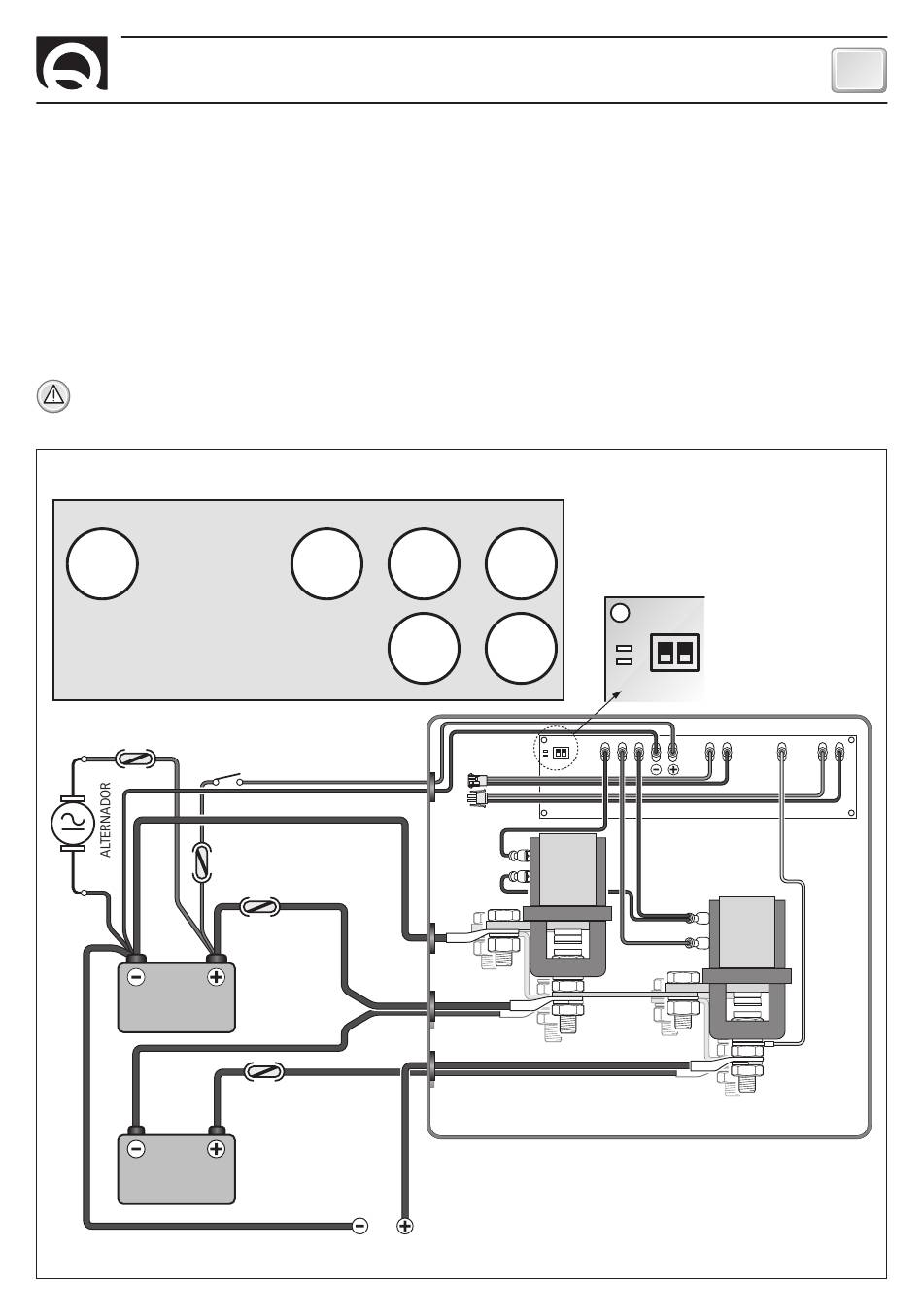

ESQUEMA ELÉCTRICO DE LAS CONEXIONES
desde hasta
SX - DX TCD /
ALIMENTACIÓN
TARJETA ELECTRÓNICA
FUSIBLE
INTERRUPTOR
+B
A
- B
A
BATERÍA
GRUPO B2
12V (24V)
BATERÍA
GRUPO B1
12V (24V)
PSS PARALLEL SERIE SWITCH - REV000A
PROPULSORE
-B2
FUSIBLE
FUSIBLE
FUSIBLE
24V (48V)
OUT
+B2
+B
-B1 +B1
LED
al TCD
LED
al THRUSTER
T2
-B2
+B2
-B1
+B
+B1
INSTALACIÓN
Rojo
LED
LED
Verde
T1
PSS
