Betrieb; Ausschnitt Relais; Aktivierung; Deaktivierung - Quick PARALLEL Serie Installations- Und Benutzerhandbuch

BETRIEB

DE

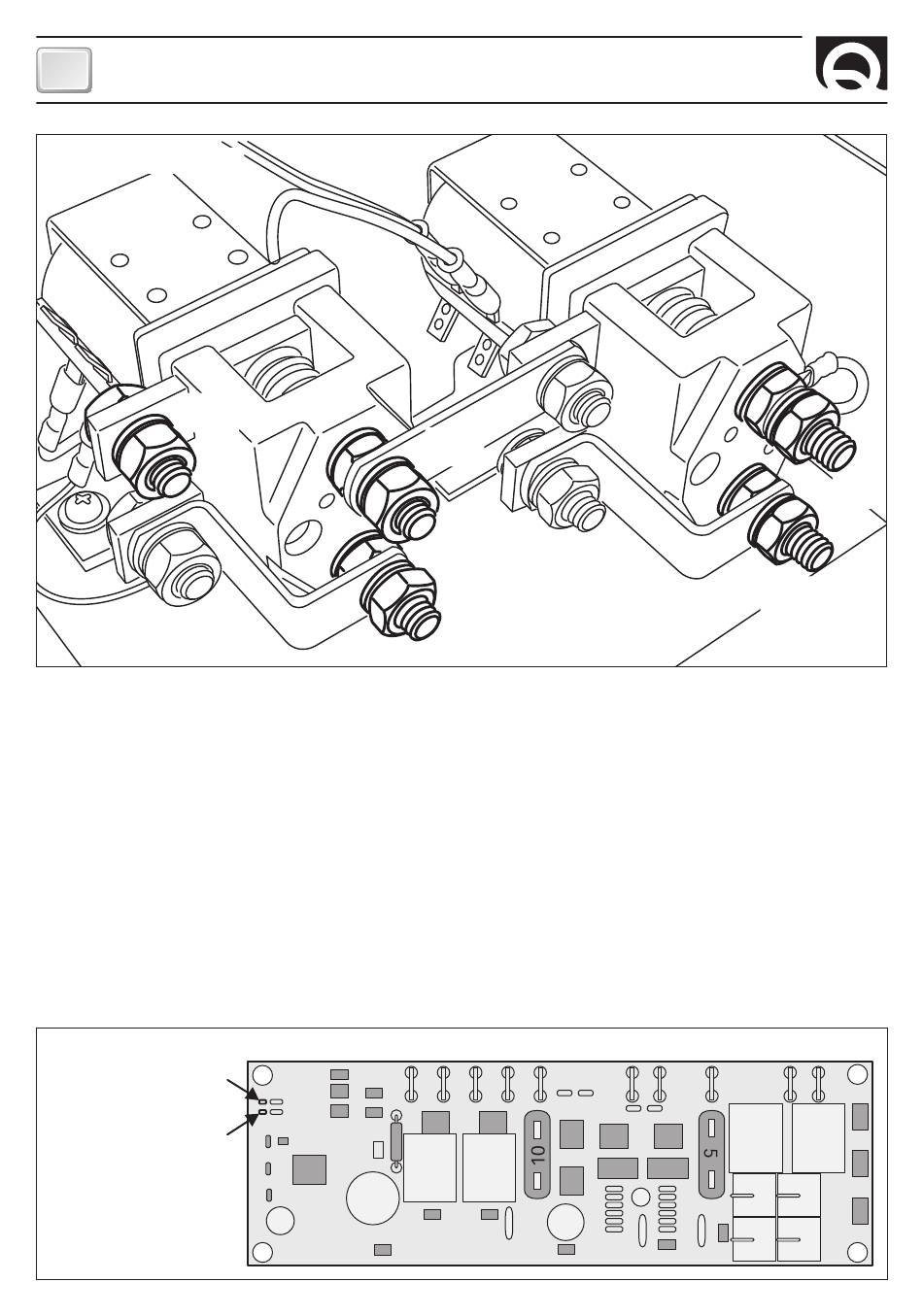

AUSSCHNITT RELAIS

T2
- B2
FUNKTIONSWEISE DES SCHALTERS PARALLEL-SERIELL PSS
EINSCHALTUNG
Kurz nach der Versorgung mit Strom leuchtet das grüne und rote LED der PSS für 2 Sekunden auf. Danach beginnt
das grüne LED langsam zu blinken und zeigt somit an, dass das System sich in Wartestellung befindet (Versorgung
abgetrennt), wohingegen sich das rote LED ausschaltet.

AKTIVIERUNG

Der PSS aktiviert sich automatisch (Stromversorgung des Thusters angeschlossen), wenn eine auf der Leitung
befindliche Steuerung TCD ausgelöst wird.
Bei erfolgter Aktivierung leuchtet das grüne LED durchgehend.

DEAKTIVIERUNG

Die Deaktivierung bei aktiviertem PSS erfolgt, wenn eine Steuerung TCD deaktiviert wird, oder wenn der Pilzknopf auf
dem TSC (falls installiert) gedrückt wird. In diesem Fall beginnt das grüne LED bei erfolgter Deaktivierung langsam zu
blinken (Stromversorgung Thruster abgetrennt).
CARD PSS
ROT LED
GRÜNE LED
* BEI DER VERSION ZU 48V
NICHT VORHANDEN
18
T1
+ B2
- B1
F2
+ B
+ B1
*F4
PSS PARALLEL SERIE SWITCH - REV000A
