Suivre les règles indiquées ci-après pour réaliser l'installation électrique relative à le PSS:
• Introduire un interrupteur pour allumer et éteindre l'appareil (non fournies); positionner l'interrupteur de façon qu'il
soit facilement accessible si l'extinction de l'appareil sert à éviter des situations dangereuses.
• Insérer un fusible sur la ligne d'alimentation du PSS (non fournies).
• Dimensionner correctement la section des câbles d'alimentation de le PSS en fonction de leur longueur.
• Dimensionner correctement la section des câbles d'alimentation du propulseur en fonction de leur longueur et de
l'absorption du moteur installé.
• Alimenter le PSS uniquement après avoir effectué et vérifié l'exactitude de tous les branchements électriques.
• Insérer un fusible sur la ligne + B1 et + B2 (non fourni) en fonction de l'absorption du moteur du propulseur.
• Insérer un fusible sur la ligne + Ba en fonction du courant maximum distribué par l'alternateur.
ATTENTION:
l'utilisation de câbles de section non adaptée et la mauvaise connexion des terminaux ou des
jonctions électriques peuvent provoquer une surchauffe dangereuse des terminaux de branchement et des câbles.

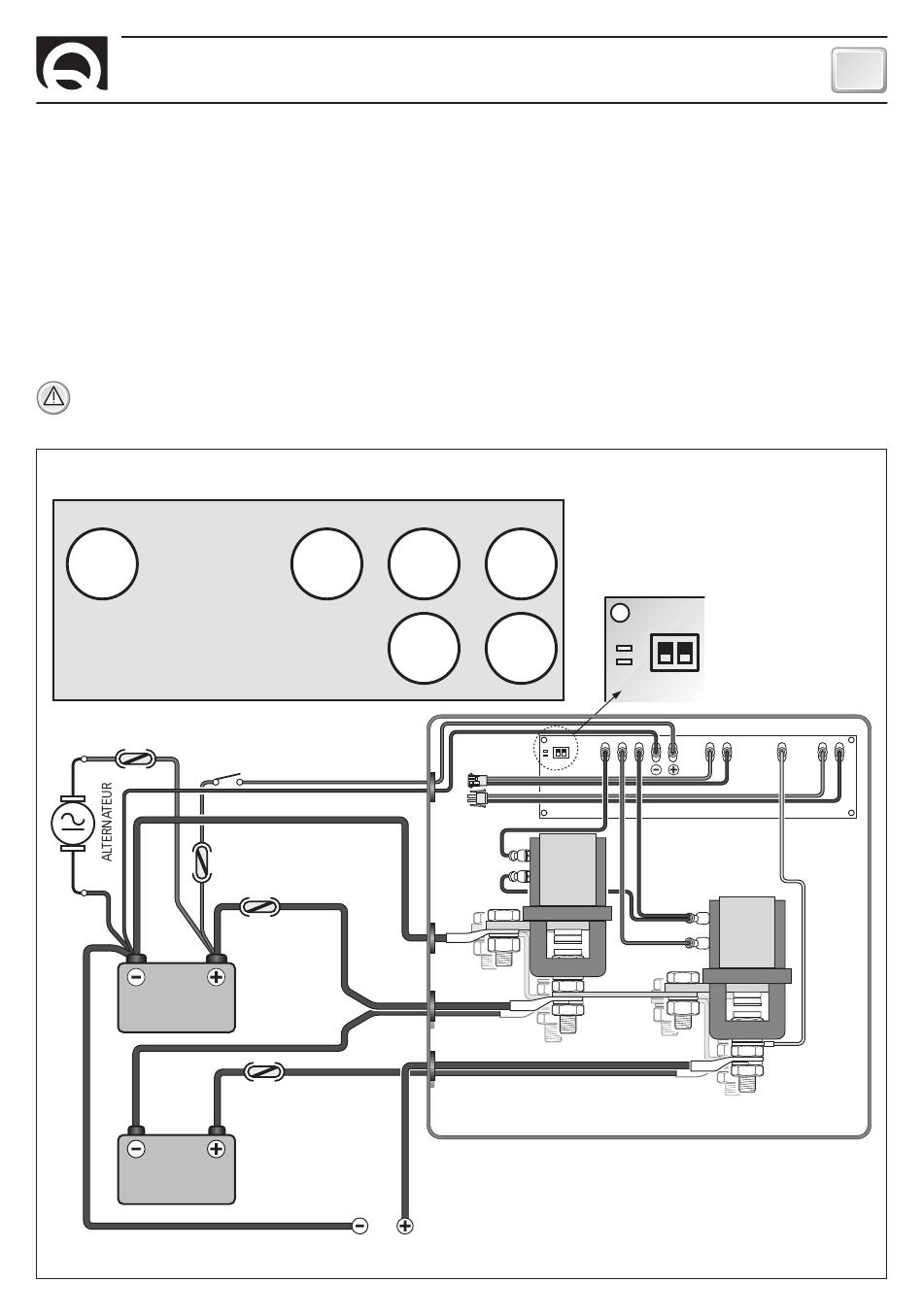

SCHEMA ELECTRIQUE DES BRANCHEMENTS
de à
SX - DX TCD / PROPULSEUR
ALIMENTATION
DE LA CARTE
ÉLECTRONIQUE
FUSIBLE
INTERRUPTEUR
+B
A
- B
A
BATTERIE
GROUPE B2
12V (24V)
BATTERIE
GROUPE B1
12V (24V)
PSS PARALLEL SERIE SWITCH - REV000A
-B2
FUSIBLE
FUSIBLE
FUSIBLE
24V (48V)
OUT
+B2
+B
-B1 +B1
LED
au TCD
LED
au THRUSTER
T2
-B2
+B2
-B1
+B
+B1
INSTALLATION
Rouge
LED
LED
Vert
T1
PSS
