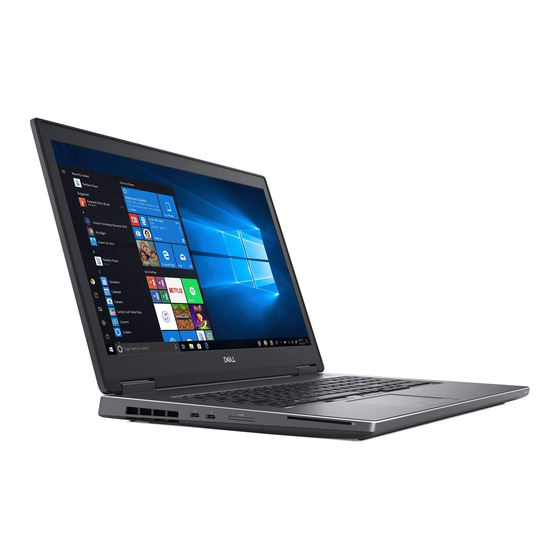

Seite 1 Dell Precision 7730 Service-Handbuch Vorschriftenmodell: P34E Vorschriftentyp: P34E001 September 2021 Rev. A02...
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2018 – 2019 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Arbeiten am Computer...................... 7 Sicherheitshinweise................................7 Ausschalten des Computers — Windows 10........................8 Vor der Arbeit an Komponenten im Innern des Computers..................... 8 Nach der Arbeit an Komponenten im Inneren des Computers..................8 Kapitel 2: Technologie und Komponenten..................9 HDMI 2.0....................................9 USB-Funktionen...................................
Seite 4 WLAN-Karte..................................42 Entfernen der WLAN-Karte............................42 Einbauen der WLAN-Karte............................43 SSD-Laufwerk – optional..............................44 Entfernen des M.2-Solid State-Laufwerks (SSD)-Moduls..................44 Einbauen des M.2-SSD-Moduls........................... 47 Knopfzellenbatterie................................50 Entfernen der Knopfzellenbatterie..........................50 Einsetzen der Knopfzellenbatterie..........................51 Netzanschluss-Port................................52 Entfernen des Netzanschlusses..........................52 Installieren des Netzanschlusses..........................54 Handballenauflage................................
Seite 5 Einbauen des Bildschirms............................. 94 Kamera....................................96 Entfernen der Kamera..............................96 Einbauen der Kamera..............................97 eDP-Kabel.....................................98 Entfernen des eDP-Kabels............................98 Einbauen des eDP-Kabels.............................99 Bildschirmhalterung................................100 Entfernen der Bildschirmhalterung..........................100 Einbauen der Bildschirmhalterung..........................101 Kapitel 4: BIOS-Setup........................103 BIOS-Übersicht.................................. 103 Aufrufen des BIOS-Setup-Programms........................... 103 Navigationstasten................................
Seite 6 Diagnose-LED..................................123 Wiederherstellen des Betriebssystems........................... 124 Zurücksetzen der Echtzeituhr (RTC)..........................124 Batteriestatus-LED................................124 Sicherungsmedien und Wiederherstellungsoptionen.....................125 Ein- und Ausschalten des WLAN............................. 125 Entladen des Reststroms (Kaltstart)..........................125 Kapitel 6: Wie Sie Hilfe bekommen....................126 Kontaktaufnahme mit Dell..............................126 Inhaltsverzeichnis...
Seite 7: Kapitel 1: Arbeiten Am Computer
Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 8: Ausschalten Des Computers - Windows 10
Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. 1. Schließen Sie alle externen Geräte an, etwa Port-Replicator oder Media Base, und setzen Sie alle Karten wieder ein, etwa eine ExpressCard.
Seite 9: Kapitel 2: Technologie Und Komponenten
Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • HDMI 2.0 • USB-Funktionen • USB Typ-C HDMI 2.0 Dieser Abschnitt erläutert die HDMI 2.0-Schnittstelle und ihre Funktionen zusammen mit den Vorteilen. HDMI (High-Definition Multimedia Interface) ist eine von der Branche unterstützte, unkomprimierte und vollständig digitale Audio-/ Videoschnittstelle.
Seite 10: Usb-Funktionen
USB-Funktionen Universal Serial Bus (USB) wurde 1996 eingeführt. Es hat die Verbindung zwischen Host-Computern und Peripheriegeräten wie Computermäusen, Tastaturen, externen Laufwerken und Druckern erheblich vereinfacht. Werfen wir nun einen kurzen Blick auf die USB-Entwicklung mit Bezugnahme auf die nachstehende Tabelle. Tabelle 1.
Seite 11: Kompatibilität
Mit den heutigen steigenden Anforderungen an Datenübertragungen mit High-Definition-Videoinhalten, Terabyte-Speichergeräten, digitalen Kameras mit hoher Megapixelanzahl usw. ist USB 2.0 möglicherweise nicht schnell genug. Darüber hinaus kam kein USB 2.0-Anschluss jemals in die Nähe des theoretischen maximalen Durchsatzes von 480 Mbit/s mit einer Datenübertragung von etwa 320Mbit/s (40 MB/s) - das ist der tatsächliche reale Höchstwert.
Seite 12: Usb Typ-C
USB Typ-C USB Typ-C ist ein neuer, extrem kleiner physischer Anschluss. Der Anschluss selbst kann viele verschiedene neue USB-Standards wie USB 3.1 und USB Power Delivery (USB-PD) unterstützen. Abwechselnder Modus USB Typ-C ist ein neuer, extrem kleiner Standard für Steckverbinder. Er ist um zwei Drittel kleiner als der ältere USB-Typ-A-Anschluss Es handelt sich um einen einzelnen Stecker-Standard, der mit jeder Art von Gerät kompatibel sein sollte.
Seite 13: Hauptmerkmale Von Thunderbolt 3 Über Usb Typ-C
2. Thunderbolt 3 (USB-Typ-C-Stecker) Thunderbolt 3 über Typ-C Thunderbolt 3 erhöht über USB Typ-C die Geschwindigkeiten auf bis zu 40 Gbit/s und bietet alles in einem kompakten Port – die schnellste, vielseitigste Verbindung mit jedem Dock, Display oder Datengerät wie einer externen Festplatte. Thunderbolt 3 verwendet einen USB-Typ-C-Stecker/Anschluss für den Anschluss an unterstützte Peripheriegeräte.
Seite 14: Kapitel 3: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Themen: • Empfohlene Werkzeuge • Liste der Schraubengrößen • SD-Karte • Akkuabdeckung • Akku • Festplattenlaufwerk • Zwischenplatine des Festplattenlaufwerks • Tastaturrahmen und Tastatur • Bodenabdeckung • Speichermodule • WWAN-Karte • WLAN-Karte • SSD-Laufwerk – optional •...
Seite 15: Liste Der Schraubengrößen
Liste der Schraubengrößen Tabelle 2. Precision 7730 Komponente Schraubentyp Menge Image M2,0x3,0 SSD-Kühlplatte 1 pro SSD M.2-SSD-Karte 1 pro SSD Zwischenplatine des Festplattenlaufwerks WLAN-Karte WWAN Netzanschluss-Port eDP-Halterung Bildschirm Smart Card-Kartenträger Handballenstütze Zwischenplatinenhalter des Festplattenlaufwerks LED-Platine Bildschirmhalterung Touchpad-Taste M2,0x3,0 LWL-Steckverbinder M2,0x2,5...
Seite 16: Sd-Karte
SD-Karte Entfernen der SD-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Drücken Sie auf die SD-Karte, um sie aus dem System zu lösen. 3. Ziehen Sie die SD-Karte aus dem System. Installieren der SD-Karte 1.
Seite 17: Akkuabdeckung
2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Akkuabdeckung Entfernen der Akkuabdeckung 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. So entfernen Sie die Akkuabdeckung: a.
Seite 18: Einbauen Der Akkuabdeckung
Einbauen der Akkuabdeckung 1. So bringen Sie die Akkuabdeckung an: a. Schieben Sie die Akkuabdeckung in den Steckplatz, bis sie hörbar einrastet [1]. b. Der Entriegelungsriegel springt automatisch wieder in die verriegelte Position [2] Entfernen und Einbauen von Komponenten...
Seite 19: Akku
2. Setzen Sie die SD-Karte ein. 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Akku Vorsichtshinweise zu Lithium-Ionen-Akkus VORSICHT: ● Seien Sie vorsichtig beim Umgang mit Lithium-Ionen-Akkus. ● Entladen Sie die Batterie möglichst weit, bevor Sie sie aus dem System entfernen. Hierzu können Sie den Netzadapter vom System trennen, damit die Batterie entladen kann.
Seite 20: Entfernen Des Akkus
● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe https://www.dell.com/support. ● Erwerben Sie ausschließlich original Batterien von https://www.dell.com...
Seite 21: Einsetzen Des Akkus
Einsetzen des Akkus 1. So setzen Sie den 6-Zellen-Akku ein: a. Setzen Sie den Akku in den entsprechenden Steckplatz im System ein [1]. b. Bringen Sie die drei M2,5x3,0-Schrauben wieder an, mit denen der Akku am System befestigt wird [2]. c.
Seite 22 2. So setzen Sie den 4-Zellen-Akku ein: a. Setzen Sie den Akku in den entsprechenden Steckplatz im System ein [1, 2]. b. Bringen Sie die zwei M2,5x3,0-Schrauben wieder an, mit denen der Akku am System befestigt wird [3]. c. Schließen Sie das Akkukabel am Anschluss an der Systemplatine an [4]. Entfernen und Einbauen von Komponenten...
Seite 23: Festplattenlaufwerk
3. Bauen Sie folgende Komponenten ein: Akkuabdeckung SD-Karte 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Festplattenlaufwerk Entfernen der Festplattenbaugruppe 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 24: Einbauen Der Festplattenbaugruppe
e. Entfernen Sie die vier M3,0x3,0-Schrauben, mit denen die Festplattenbaugruppe an der Laufwerkshalterung befestigt ist. f. Entnehmen Sie das Festplattenlaufwerk aus der Festplattenlaufwerkhalterung. Einbauen der Festplattenbaugruppe 1. So bauen Sie die Festplattenbaugruppe ein: a. Platzieren Sie die Festplatte auf der Festplattenlaufwerkhalterung und bringen Sie die vier M3,0x3,0-Schrauben wieder an, mit denen die Festplatte an der Festplattenlaufwerkhalterung befestigt wird.
Seite 25: Zwischenplatine Des Festplattenlaufwerks
b. Setzen Sie die Festplattenbaugruppe in den Steckplatz im System ein [1]. c. Klappen Sie die Lasche am Ende der Festplattenbaugruppe nach unten [2]. d. Bringen Sie die vier M2,5x3,0-Schrauben wieder an, mit denen die Festplattenbaugruppe am System befestigt wird [3]. e.
Seite 26: Einbauen Der Interposer-Platine Der Festplatte
SD-Karte Akkuabdeckung Festplattenlaufwerk 3. So entfernen Sie die Zwischenplatine des Festplattenlaufwerks: a. Entfernen Sie die einzelne M2,0x3,0-Schraube und die einzelne M2,0x5,0-Schraube, mit denen die Zwischenplatine des Festplattenlaufwerks am Zwischenplatinenhalter des Festplattenlaufwerks befestigt ist [1]. b. Entfernen Sie die Zwischenplatine des Festplattenlaufwerks aus dem System [2]. c.
Seite 27: Tastaturrahmen Und Tastatur
2. Bauen Sie folgende Komponenten ein: Festplattenlaufwerk Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Tastaturrahmen und Tastatur Entfernen der Tastatur 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 28 b. Drehen Sie das System um 90°, bevor Sie es öffnen. c. Hebeln Sie mit einem Kunststoffstift den Tastaturrahmen auf. Beginnen Sie bei den Aussparungen am oberen Rand [1, 2] und arbeiten Sie an den Seiten und dem unteren Rand des Tastaturrahmens entlang. Entfernen und Einbauen von Komponenten...
Seite 29 d. Heben Sie den Tastaturrahmen aus dem System. e. Entfernen Sie die fünf M2,0x2,5-Schrauben, mit denen die Tastatur an der Handballenstütze befestigt ist [1]. Entfernen und Einbauen von Komponenten...
Seite 30 f. Pressen Sie die untere Kante der Tastatur heraus und arbeiten Sie sich dann entlang der linken und rechten Seite der Tastatur vor [2,3,4]. g. Schieben und entfernen Sie die Tastatur aus dem System. Entfernen und Einbauen von Komponenten...
Seite 31: Einbauen Der Tastatur
Einbauen der Tastatur 1. So bauen Sie die Tastatur ein: a. Richten Sie die Tastatur aus und führen Sie die Kabel zurück bis zur Unterseite des Fach. Entfernen und Einbauen von Komponenten...
Seite 32 b. Richten Sie die Tastatur an dem zugehörigen Fach aus und drücken Sie sie hinein, indem Sie sich am linken, rechten und unteren Rand entlang arbeiten [1, 2, 3]. c. Setzen Sie die fünf M2,0x2,5-Schrauben wieder ein, mit denen die Tastatur an der Handballenstütze befestigt wird [4]. Entfernen und Einbauen von Komponenten...
Seite 33 d. Richten Sie den Tastaturrahmen an der zugehörigen Position auf der Tastatur aus und stellen Sie sicher, dass der Tastaturrahmen hörbar einrastet. Entfernen und Einbauen von Komponenten...
Seite 34: Bodenabdeckung
e. Drehen Sie das System um 90°, um auf das Tastaturkabel zuzugreifen. f. Verbinden Sie das Tastaturkabel, das Kabel des Fingerabdruck-Lesegeräts und das Kabel der Fingerabdrucktaste mit den Anschlüssen auf der Systemplatine. ANMERKUNG: Stellen Sie sicher, dass das Tastaturdatenkabel beim Zusammenlegen perfekt ausgerichtet wird. ANMERKUNG: Stellen Sie sicher, dass das Tastaturdatenkabel beim Zusammenlegen perfekt ausgerichtet wird.
Seite 35: Einbauen Der Bodenabdeckung
Einbauen der Bodenabdeckung 1. So bauen Sie die Bodenabdeckung ein: a. Verschieben Sie die Bodenabdeckung so, dass sie an den Schraubenbohrungen am System ausgerichtet ist [1]. b. Setzen Sie die zwei M2,5x5,0-Schrauben wieder ein, mit denen die Bodenabdeckung am System befestigt ist [2]. Entfernen und Einbauen von Komponenten...
Seite 36: Speichermodule
2. Bauen Sie folgende Komponenten ein: Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Speichermodule Entfernen des primären Speichermoduls 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 37: Einbauen Des Primären Speichermoduls
Einbauen des primären Speichermoduls 1. So bauen Sie das primäre Speichermodul ein: a. Legen Sie das Speichermodul in den Speichersockel ein. b. Drücken Sie auf die Klammern, um das Speichermodul auf der Systemplatine zu sichern. Entfernen und Einbauen von Komponenten...
Seite 38: Entfernen Des Sekundären Speichermoduls
2. Bauen Sie folgende Komponenten ein: Bodenabdeckung Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des sekundären Speichermoduls 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 39: Einbauen Des Sekundären Speichermoduls
ANMERKUNG: Wiederholen Sie die Schritte (c) und (d), wenn noch weiterer Speicher installiert ist. Einbauen des sekundären Speichermoduls 1. So bauen Sie das sekundäre Speichermodul ein: a. Legen Sie das Speichermodul in den Speichersockel ein [1]. b. Drücken Sie auf die Klammern, um das Speichermodul an der Systemplatine zu befestigen [2] c.
Seite 40: Wwan-Karte
2. Bauen Sie folgende Komponenten ein: Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. WWAN-Karte Entfernen der WWAN-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 41: Einbauen Der Wwan-Karte
Einbauen der WWAN-Karte 1. So bauen Sie die WWAN-Karte ein: a. Schieben Sie die WWAN-Karte in den WWAN-Kartensteckplatz auf der Systemplatine [1]. b. Verlegen Sie die WWAN-Antennenkabel durch die Kabelführung. c. Verbinden Sie die Antennenkabel mit den Anschlüssen auf der WWAN-Karte [2]. d.
Seite 42: Wlan-Karte
2. Bauen Sie folgende Komponenten ein: Bodenabdeckung Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. WLAN-Karte Entfernen der WLAN-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 43: Einbauen Der Wlan-Karte
Einbauen der WLAN-Karte 1. So bauen Sie die WLAN-Karte ein: a. Schieben Sie die WLAN-Karte in den WLAN-Kartensteckplatz auf der Systemplatine [1]. b. Verlegen Sie die WLAN-Antennenkabel durch die Kabelführung. c. Verbinden Sie die Antennenkabel mit den Anschlüssen auf der WLAN-Karte [2]. d.
Seite 44: Ssd-Laufwerk - Optional
2. Bauen Sie folgende Komponenten ein: Bodenabdeckung Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. SSD-Laufwerk – optional Entfernen des M.2-Solid State-Laufwerks (SSD)-Moduls 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 45 d. Entfernen Sie die einzelne M2,0x3,0-Schraube, mit der die Kühlplatte an der SSD-Baugruppe befestigt ist [1]. e. Entfernen Sie die Platte von der SSD-Baugruppe [2]. f. Entfernen Sie die einzelne M2,0x3,0-Schraube, mit der das M.2-SSD-Modul am SSD-Halter befestigt ist [3]. g.
Seite 46 Entfernen und Einbauen von Komponenten...
Seite 47: Einbauen Des M.2-Ssd-Moduls
Einbauen des M.2-SSD-Moduls 1. So bauen Sie das M.2-SSD-Modul ein (Steckplatz 4): a. Setzen Sie das M.2-SSD-Modul in den Steckplatz im SSD-Halter ein [1]. b. Setzen Sie die einzelne M2,0x3,0-Schraube wieder ein, mit der das M.2-SSD-Modul am SSD-Halter befestigt wird [2]. c.
Seite 48 2. So bauen Sie das M.2-SSD-Modul ein (Steckplatz 3, 5 oder 6): a. Setzen Sie das M.2-SSD-Modul in den zugehörigen Steckplatz im System ein [1]. b. Setzen Sie die einzelne M2,0x3,0-Schraube wieder ein, mit der das M.2-SSD-Modul an der Systemplatine befestigt wird [2]. c.
Seite 49 Entfernen und Einbauen von Komponenten...
Seite 50: Knopfzellenbatterie
3. Bauen Sie folgende Komponenten ein: Bodenabdeckung ANMERKUNG: Die Bodenabdeckung muss nur installiert werden, wenn auf das M.2-SSD-Modul in Steckplatz 3, 5 oder 6 zugegriffen wird. Akku Akkuabdeckung SD-Karte 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 51: Einsetzen Der Knopfzellenbatterie
VORSICHT: Das Trennen der Knopfzellenbatterie setzt möglicherweise die BIOS-Einstellungen, die Uhrzeit und das Datum innerhalb der Systemeinstellungen, BitLocker oder andere Sicherheitseinstellungen zurück. Einsetzen der Knopfzellenbatterie 1. So setzen Sie die Knopfzellenbatterie ein: a. Setzen Sie die Knopfzellenbatterie wieder in den zugehörigen Steckplatz am System ein. b.
Seite 52: Netzanschluss-Port
2. Bauen Sie folgende Komponenten ein: Bodenabdeckung Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Netzanschluss-Port Entfernen des Netzanschlusses 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 53 c. Entfernen Sie die einzelne M2,0x3,0-Schraube, mit der die Metallhalterung des Netzanschlusskabels am System befestigt ist [1]. d. Entfernen Sie die Metallhalterung vom System [2]. e. Heben Sie den Netzanschluss aus dem System [3]. Entfernen und Einbauen von Komponenten...
Seite 54: Installieren Des Netzanschlusses
Installieren des Netzanschlusses 1. So installieren Sie den Netzanschluss: a. Verbinden Sie den Netzanschluss mit dem System [1]. b. Bringen Sie die Metallhalterung des Netzanschlusskabels an [2]. c. Setzen Sie die einzelne M2,0x3,0-Schraube wieder ein, mit der die Metallhalterung am System befestigt wird [3]. Entfernen und Einbauen von Komponenten...
Seite 55 d. Befestigen Sie das Netzanschlusskabel mit dem Klebeband [1]. e. Führen Sie das Kabel durch den Kabelführungskanal und bringen Sie das Klebeband an [2]. f. Verbinden Sie das Netzanschlusskabel mit dem Anschluss auf der Systemplatine [3]. Entfernen und Einbauen von Komponenten...
Seite 56: Handballenauflage
2. Bauen Sie folgende Komponenten ein: Bodenabdeckung Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Handballenauflage Entfernen der Handballenstütze 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 57 c. Drehen Sie das System herum und ziehen Sie das Kabel der Systemplatine und das Netzschalterkabel von den Anschlüssen auf der Systemplatine ab [1, 2]. d. Entfernen Sie die vier M2,0x3,0-Schrauben, mit denen die Handballenstütze am System befestigt ist [3]. Entfernen und Einbauen von Komponenten...
Seite 58 e. Drücken Sie auf die Öffnung an der Unterseite des Systems, um die Handballenstütze von der Gehäuseunterseite zu lösen. f. Heben Sie die Handballenstütze an und entfernen Sie sie vom System. Entfernen und Einbauen von Komponenten...
Seite 59: Einbauen Der Handballenstütze
Einbauen der Handballenstütze 1. So bauen Sie die Handballenstütze ein: a. Richten Sie die Handballenstütze am System aus und drücken Sie sie herunter, bis sie einrastet [1, 2]. Entfernen und Einbauen von Komponenten...
Seite 60 b. Setzen Sie die vier M2,0x3,0-Schrauben wieder ein, mit denen die Handballenstütze am System befestigt wird [1]. c. Verbinden Sie das Kabel der Systemplatine und das Kabel des Netzschalters mit den Anschlüssen auf der Systemplatine [2, 3, 4] Entfernen und Einbauen von Komponenten...
Seite 61: Touchpad-Taste
d. Drehen Sie das System um und setzen Sie die 15 M2,5x5,0- und zwei M2,0x3,0-Schrauben wieder ein, mit denen die Handballenstütze am System befestigt wird [1, 2]. e. Verbinden Sie das Touchpad-Kabel und das Kabel der Touchpad-Taste mit den Anschlüssen auf der Systemplatine und schließen Sie die Verriegelung [3].
Seite 62: Installieren Der Touchpad-Taste
a. Ziehen Sie das Touchpad-Kabel vom Touchpad ab [1]. b. Entfernen Sie die zwei M2,0x3,0-Schrauben, mit denen die Touchpad-Tasten an der Handballenstütze befestigt sind [2]. c. Entfernen Sie die Touchpad-Taste von der Handballenstütze [3]. Installieren der Touchpad-Taste 1. So installieren Sie die Touchpad-Taste: a.
Seite 63: Sim-Karte
2. Bauen Sie folgende Komponenten ein: Handballenstütze Bodenabdeckung Festplattenlaufwerk Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. SIM-Karte Entfernen der SIM-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 64: Installieren Der Sim-Karte
Installieren der SIM-Karte 1. So installieren Sie die SIM-Karte: a. Schieben Sie die SIM-Karte in das SIM-Kartenfach [1]. b. Lassen Sie die SIM-Kartenabdeckung nach unten einrasten [2]. c. Schieben Sie die SIM-Kartenabdeckung zum Verriegeln in Richtung der Vorderseite des Systems [3]. Entfernen und Einbauen von Komponenten...
Seite 65: Smart Card-Kartenträger
2. Bauen Sie folgende Komponenten ein: Bodenabdeckung Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Smart Card-Kartenträger Entfernen des Smart Card-Kartenträgers 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 66: Einbauen Des Smart Card-Kartenträgers
Einbauen des Smart Card-Kartenträgers 1. So bauen Sie den Smart Card-Kartenträger ein: a. Setzen Sie den Smart Card-Kartenträger in den zugehörigen Steckplatz im System ein [1]. b. Setzen Sie die zwei M2.0x3.0-Schrauben an, mit denen der Smart Card-Kartenträger am System befestigt wird [2]. c.
Seite 67: Lautsprecher
2. Bauen Sie folgende Komponenten ein: Handballenstütze Bodenabdeckung Festplattenlaufwerk Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Lautsprecher Entfernen der Lautsprecher 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 68: Einbauen Der Lautsprecher
Einbauen der Lautsprecher 1. So installieren Sie den Lautsprecher: a. Richten Sie die Lautsprecher an den Steckplätzen am System aus [1]. b. Führen Sie das Lautsprecherkabel durch die Kabelführungskanäle am System. c. Verbinden Sie das Lautsprecherkabel mit dem Anschluss auf der Systemplatine [2]. Entfernen und Einbauen von Komponenten...
Seite 69: Led-Platine
2. Bauen Sie folgende Komponenten ein: Handballenstütze Bodenabdeckung Festplattenlaufwerk Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. LED-Platine Entfernen der LED-Platine 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 70: Einbauen Der Led-Platine
a. Heben Sie die Lasche an und ziehen Sie das Kabel der LED-Platine von der Systemplatine ab [1]. b. Ziehen Sie das Kabel der LED-Platine aus dem System. c. Entfernen Sie die einzelne M2,0x3,0-Schraube, mit der die LED-Platine am System befestigt ist [2]. d.
Seite 71: Kühlkörperbaugruppe
2. Bauen Sie folgende Komponenten ein: Handballenstütze Bodenabdeckung Festplattenlaufwerk Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörperbaugruppe Entfernen der Kühlkörperbaugruppe 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 72 a. Entfernen Sie die einzelne Schraube (M2,0x3,0) zur Befestigung der ePD-Kabelhalterung an der Systemplatine [1]. b. Entfernen Sie die ePD-Kabelhalterung vom Computer [2]. c. Trennen Sie das ePD-Kabel vom Anschluss auf der Systemplatine [3]. d. Entfernen Sie das Klebeband, mit dem das eDP-Kabel befestigt ist. e.
Seite 73 h. Schieben und entfernen Sie die Kühlkörperbaugruppe aus dem System. Entfernen und Einbauen von Komponenten...
Seite 74: Einbauen Der Kühlkörperbaugruppe
Einbauen der Kühlkörperbaugruppe 1. So bauen Sie die Kühlkörperbaugruppe ein: a. Setzen Sie die Kühlkörperbaugruppe in den zugehörigen Steckplatz auf der Systemplatine ein [1]. b. Ziehen Sie die 8 unverlierbaren Schrauben fest, mit denen die Kühlkörperbaugruppe an der Systemplatine befestigt wird [2]. ANMERKUNG: Ziehen Sie die unverlierbaren Schrauben in der Reihenfolge fest, die auf dem Kühlkörper neben den Schrauben vermerkt ist: [1 >...
Seite 75 c. Verbinden Sie das eDP-Kabel mit dem Anschluss auf der Systemplatine und befestigen Sie es mit dem Klebeband [1]. d. Platzieren Sie die Bildschirmkabelhalterung korrekt ausgerichtet oberhalb des eDP-Kabelanschlusses [2]. e. Bringen Sie die einzelne Schraube (M2,0x3,0) zur Befestigung der Bildschirmkabelhalterung an der Systemplatine wieder an [3]. f.
Seite 76: Grafikkarte
2. Bauen Sie folgende Komponenten ein: Handballenstütze Bodenabdeckung Festplattenlaufwerk Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Grafikkarte Entfernen der Grafikkarte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 77: Einbauen Der Grafikkarte
3. So entfernen Sie die Grafikkarte: a. Entfernen Sie die zwei M2,0x3,0-Schrauben, mit denen der Steckverbinder an der Systemplatine befestigt ist [1]. b. Entfernen Sie den Steckverbinder von der Systemplatine [2]. c. Entfernen Sie die drei M2,5x5,0 Schrauben, mit denen die Grafikkarte an der Systemplatine befestigt ist [3]. d.
Seite 78: Systemplatine
ANMERKUNG: Die oben aufgeführten Schritte gelten für eine UMA-Grafikkarte. Systeme, die mit einer UMA-GPU-Karte geliefert werden, enthalten kein GPU-Netzkabel. Bei einzelnen Modellen, die mit einer 128-MB- oder 256-MB-VRAM-GPU-Karte geliefert werden, müssen Sie nach dem Einbauen der GPU-Karte das GPU-Netzkabel anschließen. Bauen Sie folgende Komponenten ein: Kühlkörperbaugruppe Handballenstütze...
Seite 79 Zwischenplatine des Festplattenlaufwerks Tastatur Bodenabdeckung Primärer Speicher Sekundärer Speicher WLAN-Karte WWAN-Karte M.2-SSD-Karte SIM-Karte Handballenstütze Kühlkörperbaugruppe Grafikkarte 3. So trennen Sie die Systemplatine: a. Ziehen Sie das Netzanschlusskabel und das Akkukabel vom jeweiligen Anschluss auf der Systemplatine ab [1, 2]. b. Entfernen Sie die drei M2,0x5,0 Schrauben, mit denen die Type-C-USB-Halterung am System befestigt ist [1]. c.
Seite 80 e. Entfernen Sie die zwei M2,5x5,0-Schrauben, mit denen die Systemplatine befestigt ist [1]. f. Heben Sie die rechte Seite der Systemplatine an und entfernen Sie die Systemplatine aus dem Systemgehäuse [2, 3]. Entfernen und Einbauen von Komponenten...
Seite 81: Einbauen Der Systemplatine
Einbauen der Systemplatine 1. So bauen Sie die Systemplatine ein: a. Richten Sie die Systemplatine in ihrer ursprünglichen Position im System aus [1, 2]. b. Setzen Sie die zwei M2,5x5,0-Schrauben wieder ein, mit denen die Systemplatine befestigt wird [3]. c. Verbinden Sie das Kabel der LED-Platine [1], das Lautsprecherkabel [2] und das Touchpad-Kabel [3] mit den Anschlüssen auf der Systemplatine.
Seite 82 f. Verbinden Sie das Stromanschlusskabel und das Batteriekabel mit dem Anschluss bzw. den Anschlüssen auf der Systemplatine [1, Entfernen und Einbauen von Komponenten...
Seite 83: Bildschirmbaugruppe
2. Bauen Sie folgende Komponenten ein: Grafikkarte Kühlkörperbaugruppe Handballenstütze SIM-Karte M.2-SSD-Karte WWAN-Karte WLAN-Karte Primärer Speicher Sekundärer Speicher Bodenabdeckung Tastatur Zwischenplatine des Festplattenlaufwerks Festplattenlaufwerk Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 84 c. Entfernen Sie die zwei M2,5x6,0-Schrauben an der Rückseite des Systems, mit denen die Bildschirmbaugruppe befestigt ist. Entfernen und Einbauen von Komponenten...
Seite 85 d. Öffnen Sie die Bildschirmbaugruppe in einem 180-Grad-Winkel. e. Entfernen Sie die vier M2,5x4,0-Schrauben, mit denen die Bildschirmscharnierabdeckungen am System befestigt sind [1]. f. Entfernen Sie die Bildschirmscharnierabdeckungen vom System [2]. g. Entfernen Sie die einzelne Schraube (M2,0x3,0), mit der die eDP-Kabelhalterung an der Systemplatine befestigt ist [1]. h.
Seite 86: Einbauen Der Bildschirmbaugruppe
Trennen Sie das ePD-Kabel vom Anschluss auf der Systemplatine [3]. Lösen Sie das Klebeband, mit dem das eDP-Kabel befestigt ist [4]. k. Lösen Sie das Wireless-Kabel aus den Kabelführungen neben den Scharnieren . Entfernen Sie die Bildschirmbaugruppe [5]. Einbauen der Bildschirmbaugruppe 1.
Seite 87 f. Richten Sie die Bildschirmscharnierabdeckungen aus und setzen Sie die vier M2,5x4,0-Schrauben wieder ein, mit denen die Bildschirmscharnierabdeckungen am System befestigt werden [1, 2]. g. Schließen Sie die Bildschirmbaugruppe und setzen Sie auf der Rückseite des Systems die zwei M2,5x6,0-Schrauben wieder ein, mit denen die Bildschirmbaugruppe befestigt wird.
Seite 88: Bildschirmblende
Setzen Sie an der Unterseite des Systems die zwei M2,5x5,0-Schrauben wieder ein, mit denen die Bildschirmbaugruppe befestigt wird [2]. 2. Bauen Sie folgende Komponenten ein: Handballenstütze WWAN-Karte WLAN-Karte Bodenabdeckung Festplattenlaufwerk Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 89: Einbauen Der Bildschirmblende
Festplattenlaufwerk Bodenabdeckung WWAN-Karte WLAN-Karte Handballenstütze Bildschirmbaugruppe 3. So entfernen Sie die Bildschirmblende: a. Hebeln Sie mit einem Kunststoffstift die Bildschirmblende an den beiden Vertiefungen am unteren Rand auf [1]. b. Hebeln Sie entlang der Seiten und der oberen Kante der Bildschirmblende [2, 3, 4]. ANMERKUNG: Verwenden Sie für das vorsichtige Aushebeln der Bildschirmblende entlang der Außenkante der Bildschirmblende Ihre Händen und keinen Schraubendreher oder andere spitze Gegenstände, welche die Bildschirmabdeckung...
Seite 90: Bildschirmscharniere
2. Bauen Sie folgende Komponenten ein: Bildschirmbaugruppe Handballenstütze WWAN-Karte WLAN-Karte Bodenabdeckung Festplattenlaufwerk Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmscharniere Entfernen des Bildschirmscharniers 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 91: Einbauen Des Bildschirmscharniers
Bildschirmbaugruppe Bildschirmblende Display 3. So entfernen Sie das Bildschirmscharnier: a. Entfernen Sie die sechs M2,5x4,0-Schrauben, mit denen die Bildschirmscharniere an der Bildschirmbaugruppe befestigt sind [1]. b. Entfernen Sie die Bildschirmscharniere [2]. Einbauen des Bildschirmscharniers 1. So bauen Sie das Bildschirmscharnier ein: a.
Seite 92: Bildschirm
2. Bauen Sie folgende Komponenten ein: Display Bildschirmblende Bildschirmbaugruppe Handballenstütze WWAN-Karte WLAN-Karte Bodenabdeckung Festplattenlaufwerk Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirm Entfernen des Bildschirms 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 93 WLAN-Karte Handballenstütze Bildschirmbaugruppe Bildschirmblende 3. So entfernen Sie die Schrauben vom Bildschirm: a. Entfernen Sie die vier M2,0x3,0-Schrauben, mit denen der Bildschirm an der Bildschirmbaugruppe befestigt ist [1]. b. Heben und drehen Sie den Bildschirm um, um auf das eDP-Kabel zuzugreifen [2]. 4.
Seite 94: Einbauen Des Bildschirms
5. Entfernen Sie den Bildschirm. Einbauen des Bildschirms 1. So bauen Sie den Bildschirm ein: a. Verbinden Sie das eDP-Kabel mit dem Anschluss auf der Rückseite des Bildschirms an und bringen Sie das Klebeband an [1, 2, 3, Entfernen und Einbauen von Komponenten...
Seite 95 b. Richten Sie den Bildschirm an den Halterungen auf der Bildschirmbaugruppe aus. c. Setzen Sie die vier M2,0x3,0-Schrauben wieder ein, mit denen der Bildschirm an der Bildschirmbaugruppe befestigt wird. Entfernen und Einbauen von Komponenten...
Seite 96: Kamera
2. Bauen Sie folgende Komponenten ein: Bildschirmblende Bildschirmbaugruppe Handballenstütze WWAN-Karte WLAN-Karte Bodenabdeckung Festplattenlaufwerk Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kamera Entfernen der Kamera 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 97: Einbauen Der Kamera
Einbauen der Kamera 1. So bauen Sie die Kamera ein: a. Setzen Sie das Kameramodul in den zugehörigen Steckplatz auf der Systemplatine ein [1]. b. Verbinden Sie das eDP-Kabel mit dem Kameramodul [2]. c. Decken Sie das Kameramodul mit dem Klebeband ab [3]. Entfernen und Einbauen von Komponenten...
Seite 98: Edp-Kabel
2. Bauen Sie folgende Komponenten ein: Display Bildschirmblende Bildschirmbaugruppe Handballenstütze WWAN-Karte WLAN-Karte Bodenabdeckung Festplattenlaufwerk Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. eDP-Kabel Entfernen des eDP-Kabels 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 99: Einbauen Des Edp-Kabels
WWAN-Karte WLAN-Karte Handballenstütze Bildschirmbaugruppe Bildschirmblende Display 3. So entfernen Sie das eDP-Kabel: a. Lösem Sie das Klebeband, mit dem das Kameramodul bedeckt ist [1]. b. Ziehen Sie das eDP-Kabel vom Kameramodul ab [2]. c. Lösen Sie das eDP-Kabel von der Bildschirmabdeckung und aus den Kabelführungen [3]. d.
Seite 100: Bildschirmhalterung
2. Bauen Sie folgende Komponenten ein: Display Bildschirmblende Bildschirmbaugruppe Handballenstütze WWAN-Karte WLAN-Karte Bodenabdeckung Festplattenlaufwerk Tastatur Akkuabdeckung Akku SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmhalterung Entfernen der Bildschirmhalterung 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
Seite 101: Einbauen Der Bildschirmhalterung
WWAN-Karte WLAN-Karte Handballenstütze Bildschirmbaugruppe Bildschirmblende Display Bildschirmscharnier 3. So entfernen Sie die Bildschirmhalterung: a. Ziehen Sie das Klebeband ab, mit dem die Bildschirmhalterung bedeckt ist [1]. b. Entfernen Sie die sechs M2,0x3,0-Schrauben, mit denen die Bildschirmhalterungen an der Bildschirmabdeckung befestigt sind [2]. c.
Seite 102 2. Bauen Sie folgende Komponenten ein: Bildschirmscharnier Display Bildschirmblende Bildschirmbaugruppe Handballenstütze WWAN-Karte WLAN-Karte Bodenabdeckung Festplattenlaufwerk Tastatur Akku Akkuabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen und Einbauen von Komponenten...
Seite 103: Kapitel 4: Bios-Setup
BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.
Seite 104: Einmaliges Startmenü
Tasten Navigation Pfeil nach unten Weiter zum nächsten Feld Eingabetaste Wählt einen Wert im ausgewählten Feld aus (falls vorhanden) oder folgt dem Link in diesem Feld. <Leertaste> Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. Registerkarte Weiter zum nächsten Fokusbereich. <Esc> Wechselt zur vorherigen Seite, bis das Hauptfenster angezeigt wird. Durch Drücken der Esc-Taste im Hauptfenster wird eine Meldung angezeigt, die Sie auffordert, alle nicht gespeicherten Änderungen zu speichern.
Seite 105: Systemkonfiguration
Tabelle 3. Allgemein (fortgesetzt) Option Beschreibung ● Boot List Option (Startlisten-Option) – UEFI ist standardmäßig aktiviert. UEFI Boot Path Security Legt fest, ob der Benutzer vom System zur Eingabe des Administratorkennworts aufgefordert wird, wenn er einen UEFI- Startpfad auswählt. Klicken Sie auf eine der folgenden Optionen: ●...
Seite 106 USB-Tastatur und -Maus funktionieren im BIOS ungeachtet dieser Einstellungen immer. Dell Type-C Dock Configuration Always Allow Dell Docks (Dell Docks immer zulassen). Diese Einstellung wirkt sich nur auf die Typ-C-Ports aus, die mit einem Dell WD- oder TB-Dock verbunden sind.
Seite 107 Tabelle 4. System Configuration (Systemkonfiguration) (fortgesetzt) Option Beschreibung Keyboard Illumination In diesem Feld kann die Betriebsart der Tastaturbeleuchtung ausgewählt werden. Die Helligkeit der Tastaturbeleuchtung lässt sich zwischen 0 % und 100 % einstellen. Die Optionen sind: ● Deaktiviert ● Dim (Dunkel) ●...
Seite 108: Optionen Im Bildschirm „Video
Tabelle 4. System Configuration (Systemkonfiguration) (fortgesetzt) Option Beschreibung Wenn die Option Integrated NIC gewählt wird, wird eine der folgenden Optionen empfohlen: ● Deaktivieren Sie die integrierte NIC im BIOS, um Probleme durch mehrere NICs im Netzwerk mit identischen MAC- Adressen zu vermeiden. ●...
Seite 109 Tabelle 6. Security (Sicherheit) (fortgesetzt) Option Beschreibung ANMERKUNG: Bei der ersten Anmeldung ist das Feld „Enter the old password“ (Geben Sie das alte Passwort ein) mit „Not Set“ (Nicht festgelegt) markiert. Sie müssen daher beim ersten Anmelden ein Passwort festlegen und es anschließend ändern oder löschen. Strong Password Ermöglicht die Erzwingung der Option, immer sichere Passwörter festzulegen.
Seite 110: Sicherer Start
Tabelle 6. Security (Sicherheit) (fortgesetzt) Option Beschreibung ● Enable (aktivieren) – Standardeinstellung ● Disable (Deaktivieren) ● One Time Enable (Einmalig aktivieren) Admin Setup Lockout Ermöglicht es, Benutzer vom Aufrufen des Setups abzuhalten, wenn ein Administratorkennwort festgelegt ist. ● Enable Admin Setup Lockout (Sperre für Administrator-Setup aktivieren) Diese Option ist standardmäßig nicht aktiviert.
Seite 111: Intel Software Guard Extensions-Optionen
Intel Software Guard Extensions-Optionen Tabelle 8. Intel Software Guard Extensions Option Beschreibung Intel SGX Enable Dieses Feld ermöglicht die Bereitstellung einer sicheren Umgebung für die Ausführung von Codes bzw. die Speicherung vertraulicher Informationen im Kontext des Hauptbetriebssystems. Klicken Sie auf eine der folgenden Optionen: ●...
Seite 112: Energieverwaltung
Energieverwaltung Tabelle 10. Power Management (Energieverwaltung) Option Beschreibung AC Behavior Ermöglicht die Aktivierung oder Deaktivierung des automatischen Einschaltens des Computers, wenn das Netzteil angeschlossen ist. ● Wake on AC (Einschalten bei Netzstromanbindung) Diese Option ist standardmäßig nicht aktiviert. Enable Intel Speed Shift Ermöglicht Ihnen das Aktivieren oder Deaktivieren der Intel Speed Shift-Technologie.
Seite 113: Post-Funktionsweise
Tabelle 10. Power Management (Energieverwaltung) (fortgesetzt) Option Beschreibung ● ExpressCharge (Schnellladevorgang) – Der Akku kann mithilfe der Schnellladetechnologie von Dell innerhalb einer kürzeren Zeit geladen werden. ● Primarily AC use (Primäre Wechselstromverwendung). ● Benutzerdefiniert. Bei Auswahl von Custom Charge (Benutzerdefinierter Ladevorgang) können Sie auch Custom Charge Start (Start des benutzerdefinierten Ladevorgangs) und Custom Charge Stop (Stopp des benutzerdefinierten Ladevorgangs) konfigurieren.
Seite 114: Unterstützung Der Virtualisierung
Tabelle 11. POST Behavior (POST-Funktionsweise) (fortgesetzt) Option Beschreibung Warnings and Errors Ermöglicht die Auswahl verschiedener Optionen für den POST-Prozess, sodass, wenn Warnungen oder Fehler auftreten, dieser entweder angehalten wird, bis eine Benutzereingabe erfolgt, bei Warnungen fortgesetzt und bei Fehlern unterbrochen oder in beiden Fällen fortgesetzt wird. Klicken Sie auf eine der folgenden Optionen: ●...
Seite 115: Wartung
System fordert Sie bei jedem Neustart erneut dazu auf. Wenn der Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie im folgenden Wissensdatenbank-Artikel: https://www.dell.com/support/article/sln153694 1. Rufen Sie die Website www.dell.com/support auf.
Seite 116: Aktualisieren Des Bios In Linux Und Ubuntu
8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie im Knowledge-Base-Artikel 000124211 unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im...
Seite 117: System- Und Setup-Kennwort
Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird. Wenn die Option aufgeführt ist, unterstützt das BIOS diese BIOS-Aktualisierungsoption.
Seite 118: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts
2. Wählen Sie System/Administratorkennwort und erstellen Sie ein Passwort im Feld Neues Passwort eingeben. Verwenden Sie zum Zuweisen des Systemkennworts die folgenden Richtlinien: ● Kennwörter dürfen aus maximal 32 Zeichen bestehen. ● Mindestens eines der folgenden Sonderzeichen: ! " # $ % & ' ( ) * + , - . / : ; < = > ? @ [ \ ] ^ _ ` { | } ●...
Seite 119: Löschen Von Bios- (System-Setup) Und Systemkennwörtern
Löschen von BIOS- (System-Setup) und Systemkennwörtern Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung.
Seite 120: Kapitel 5: Fehlerbehebung
● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com...
Seite 121: Enhanced Pre-Boot System Assessment (Epsa, Erweiterte Systemtests Vor Hochfahren Des Computers)
1. Schalten Sie den Computer ein. 2. Wenn der Computer startet, drücken Sie die Taste F12, sobald das Dell Logo angezeigt wird. 3. Verwenden Sie im Bildschirm des Startmenüs die Pfeiltasten, um die Option Diagnostics (Diagnose) auszuwählen. Drücken Sie dann die Eingabetaste.
Seite 122: Lcd-Stromschienentest (L-Bist)
Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw.
Seite 123: Diagnose-Led
8. Am Ende der letzten einheitlichen Farbe (rot) wird das System heruntergefahren. ANMERKUNG: Beim Start leitet die Dell SupportAssist-Diagnose vor dem Hochfahren zunächst einen BIST für den LCD ein. Hierbei wird ein Eingreifen des Benutzers zur Bestätigung der Funktionalität des LCD erwartet.
Seite 124: Wiederherstellen Des Betriebssystems
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.
Seite 125: Sicherungsmedien Und Wiederherstellungsoptionen
Sicherungsmedien und Wiederherstellungsoptionen Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten. Dell bietet mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell PC. Weitere Informationen finden Sie unter Dell Windows Backup Media and Recovery Options (Sicherungsmedien und Wiederherstellungsoptionen).
Seite 126: Kapitel 6: Wie Sie Hilfe Bekommen
Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
