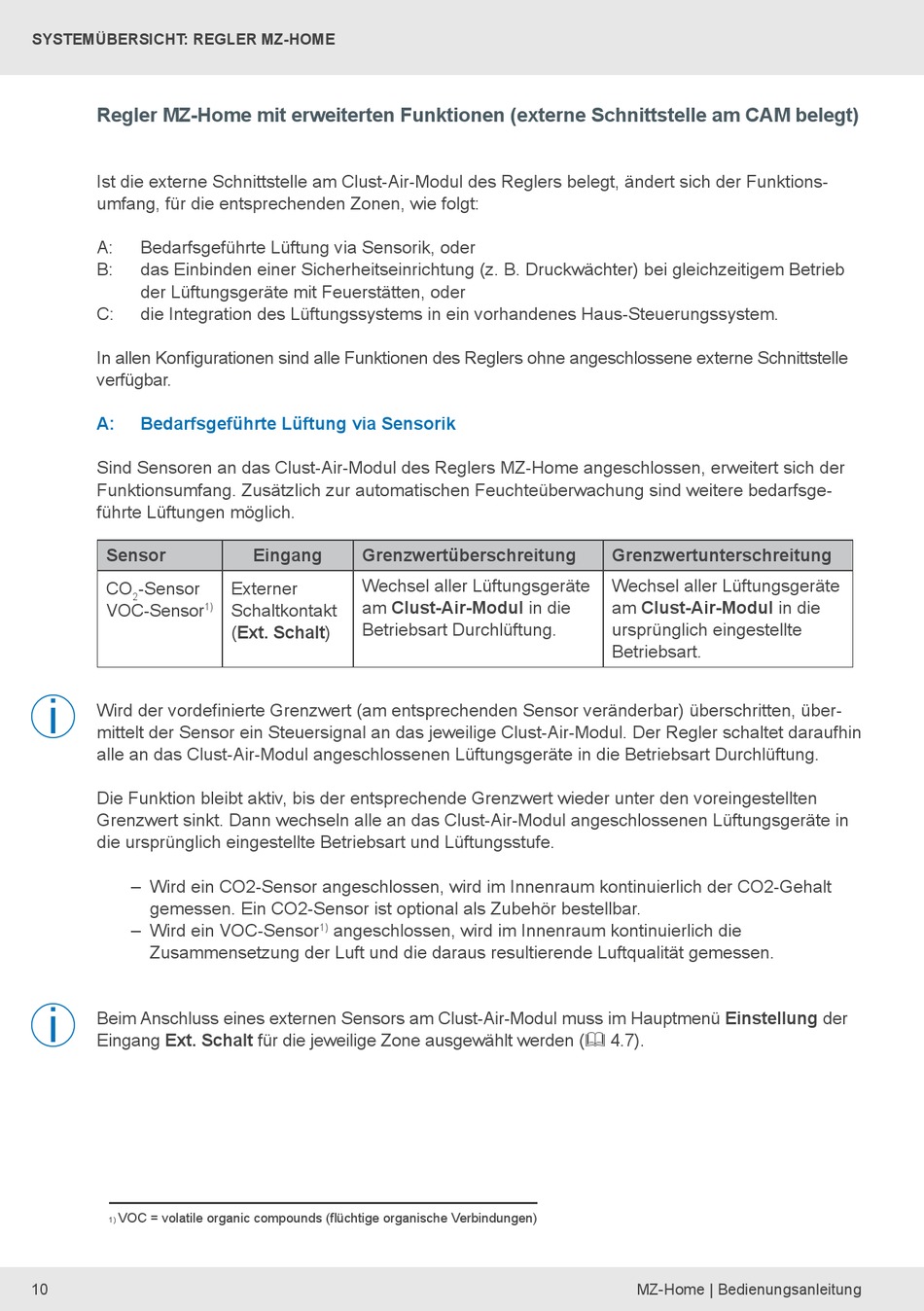

SYSTEMÜBERSICHT: REGLER MZ-HOME

Regler MZ-Home mit erweiterten Funktionen (externe Schnittstelle am CAM belegt)

Ist die externe Schnittstelle am Clust-Air-Modul des Reglers belegt, ändert sich der Funktions-
umfang, für die entsprechenden Zonen, wie folgt:
A: Bedarfsgeführte Lüftung via Sensorik, oder
B: das Einbinden einer Sicherheitseinrichtung (z. B. Druckwächter) bei gleichzeitigem Betrieb
der Lüftungsgeräte mit Feuerstätten, oder
C: die Integration des Lüftungssystems in ein vorhandenes Haus-Steuerungssystem.
In allen Konfigurationen sind alle Funktionen des Reglers ohne angeschlossene externe Schnittstelle
verfügbar.
A: Bedarfsgeführte Lüftung via Sensorik
Sind Sensoren an das Clust-Air-Modul des Reglers MZ-Home angeschlossen, erweitert sich der
Funktionsumfang. Zusätzlich zur automatischen Feuchteüberwachung sind weitere bedarfsge-
führte Lüftungen möglich.
Sensor
CO -Sensor
2
VOC-Sensor
1)
i
Wird der vordefinierte Grenzwert (am entsprechenden Sensor veränderbar) überschritten, über-
mittelt der Sensor ein Steuersignal an das jeweilige Clust-Air-Modul. Der Regler schaltet daraufhin
alle an das Clust-Air-Modul angeschlossenen Lüftungsgeräte in die Betriebsart Durchlüftung.
Die Funktion bleibt aktiv, bis der entsprechende Grenzwert wieder unter den voreingestellten
Grenzwert sinkt. Dann wechseln alle an das Clust-Air-Modul angeschlossenen Lüftungsgeräte in
die ursprünglich eingestellte Betriebsart und Lüftungsstufe.
– Wird ein CO2-Sensor angeschlossen, wird im Innenraum kontinuierlich der CO2-Gehalt
gemessen. Ein CO2-Sensor ist optional als Zubehör bestellbar.
– Wird ein VOC-Sensor
Zusammensetzung der Luft und die daraus resultierende Luftqualität gemessen.
i
Beim Anschluss eines externen Sensors am Clust-Air-Modul muss im Hauptmenü Einstellung der
Eingang Ext. Schalt für die jeweilige Zone ausgewählt werden ( 4.7).
VOC = volatile organic compounds (flüchtige organische Verbindungen)
1)
10
10
Eingang Grenzwertüberschreitung
Wechsel aller Lüftungsgeräte
Externer
am Clust-Air-Modul in die
Schaltkontakt
Betriebsart Durchlüftung.
(Ext. Schalt)
angeschlossen, wird im Innenraum kontinuierlich die
1)
Grenzwertunterschreitung
Wechsel aller Lüftungsgeräte
am Clust-Air-Modul in die
ursprünglich eingestellte
Betriebsart.
