Die AC-Ausgangskabel sind dreiadrige Kabel für den Außenbereich.
Verwenden Sie flexible Kabel, um die Installation zu erleichtern. Die
empfohlene Kabelgröße beträgt 4–6 mm
Das AC-Kabel sollte so dimensioniert sein, dass der Leistungsverlust im
AC-Kabel weniger als 1 % der Nennleistung beträgt. Wenn der
Widerstand des AC-Kabels zu hoch ist, führt dies zu einem Anstieg der
AC-Spannung, was zu einer Trennung des Wechselrichters vom

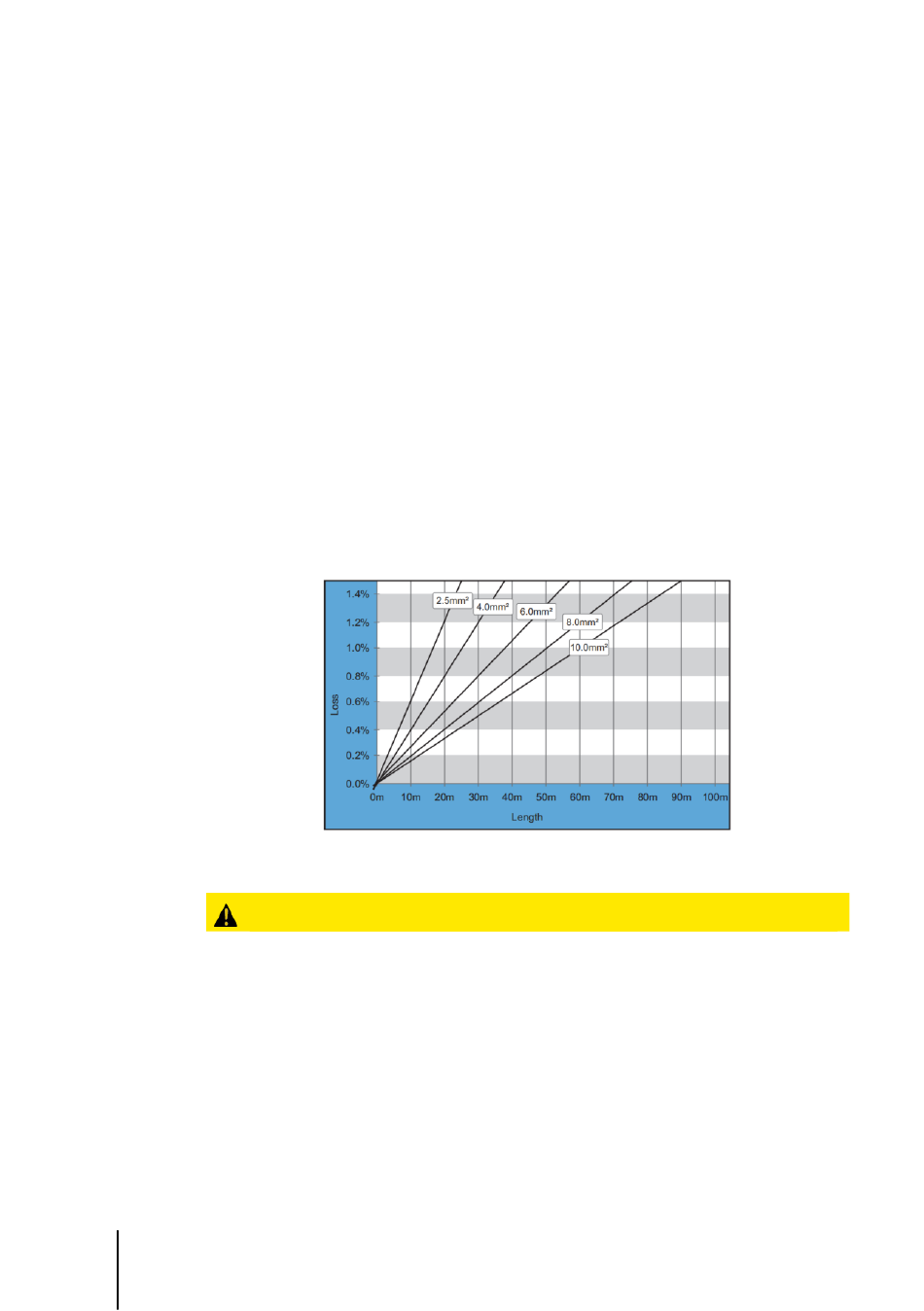

Stromnetz führen kann. Die Beziehung zwischen der Verlustleistung im
AC-Kabel und der Kabellänge/dem Kabelquerschnitt ist in der folgenden
Abbildung dargestellt:
5.6.1
AC-Laststecker
VORSICHT
Elektrische Spannung
Vergewissern Sie sich, dass das Netz abgeschaltet ist, bevor
•
Sie den AC-Stecker abziehen.
1. Wählen Sie das passende Kabel aus. Entfernen Sie die Isolierung
des AC-Ausgangskabels mit einer Abisolierzange gemäß der
folgenden Abbildung:
HYD 3000 ... 6000-EP
