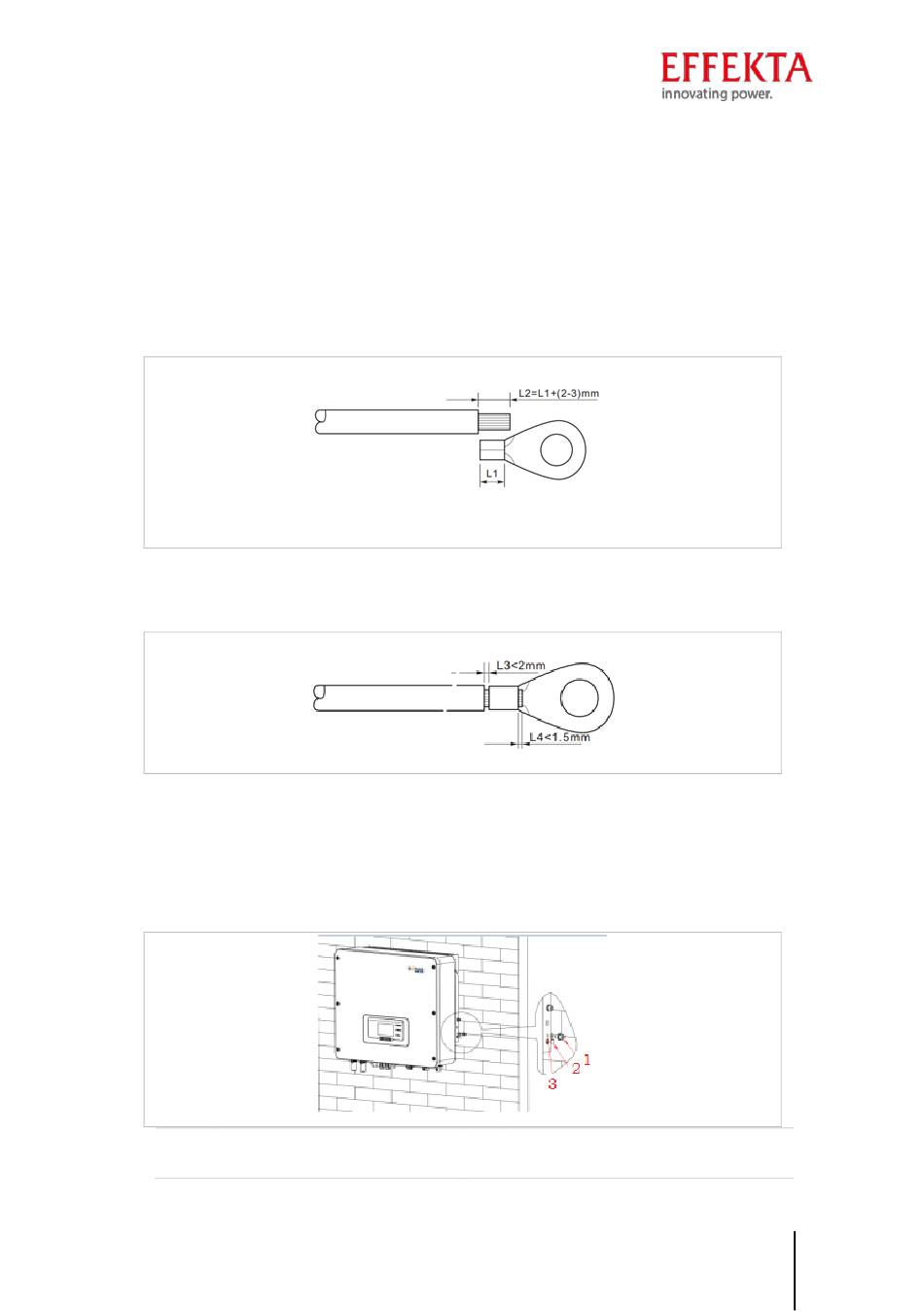

ELEKTRISCHE ANSCHLÜSSE
Bitte befolgen Sie die folgenden Schritte, um das PE-Kabel
anzuschließen.
1.
Entfernen Sie die Isolierung des Kabels. Für die Verwendung im
Freien werden Kabel mit einem Querschnitt von ≥ 4 mm² für die
Erdung empfohlen.
Hinweis: L2 ist 2 bis 3 mm länger als L1
2.
Crimpen Sie das Kabel an den Ringkabelschuh:
3.
Installieren Sie den gecrimpten Ringkabelschuh und die
Unterlegscheibe mit der M5-Schraube und ziehen Sie diese mit
einem Drehmoment von 3 Nm mit einem Inbusschlüssel an.
①
M5-Schraube
38
②
Ringkabelschuh
HYD 3000 ... 6000-EP
