MONTAGEANLEITUNG
2.11

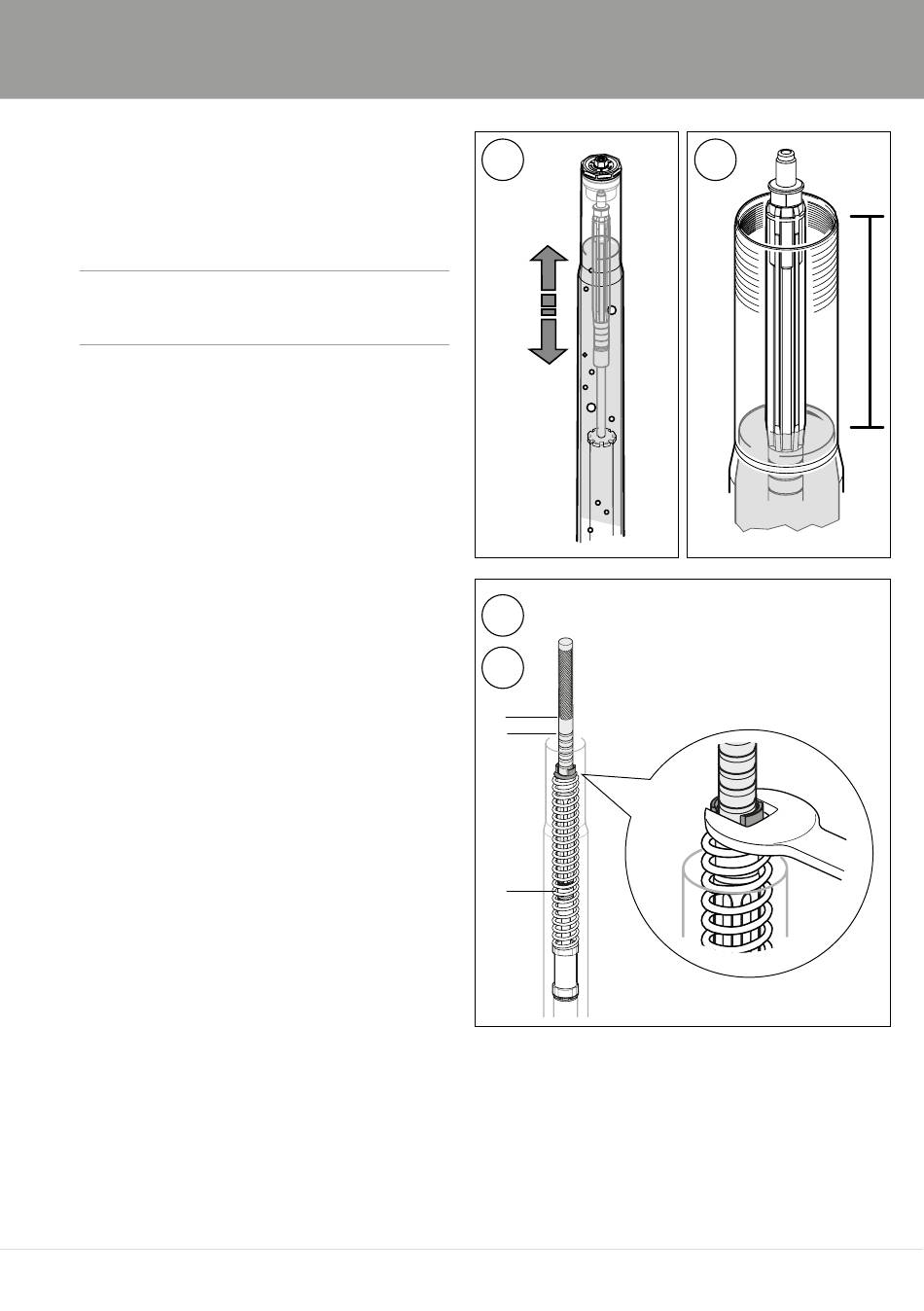

Füllen Sie circa 0,5 Liter Öhlins Gabelöl
Art. Nr. 01309-xx in den Gabelholm.
⚠
arnungs!
Der Flüssigkeitsstand muss etwa 50mm über
der Oberkante der Zylinderrohrbaugruppe
liegen.
2.12
Verwenden Sie einen 3mm Inbusschlüssel
und öffnen Sie das Druckstufen- und das
Zugstufenventil vollständig. Montieren Sie die
Endkappe direkt auf der Schaftverlängerung
(keine Gabelfeder oder Vorspannhülse).
Ziehen Sie das Außenrohr nach oben und
verschrauben Sie es von Hand mit der
Endkappe.
2.13
Pumpen Sie die Luft aus dem Cartridge, indem
Sie das Außenrohr etwa 10-15x auf und ab
bewegen.
2.14
Entfernen Sie die Endkappe vom Gabelholm.
2.15
Achten Sie darauf, dass sich die Schaft-
Baugruppe und das Außenrohr in der untersten
Position befinden. Messen Sie den Ölstand.
Erfahren Sie mehr über den empfohlenen
Ölstand unter „Einstellwerte" auf der letzten
Seite.
2.16
Montieren Sie das
Schaftverlängerungswerkzeug Art. Nr. 01765-
03 auf der Schaftverlängerung. Führen
Sie die Vorspannhülse(A), die Gabelfeder
mit der Markierung nach oben zeigend
(B) und den Spring Support (C) über das
Schaftverlängerungswerkzeug.
2.17
Ziehen Sie die Schaftbaugruppe nach oben
und greifen Sie den Spring-Support mit einem
19mm Schraubenschlüssel.
13
16
17
C
B
A
5
15
