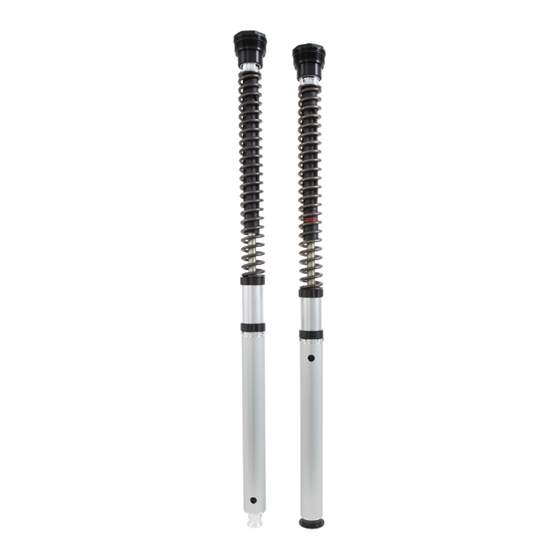

Cartridge-Kit für Yamaha MT-09, Yamaha Tracer 900,
Yamaha XSR 900
FKS 504
Montageanleitung
Lieferumfang
Beichreibung
Cartridge-Kit
O-Ring
Öhlins Sticker Set
Betriebsanleitung
⚠
arnungs!
Dieses Kit sollte von einem autorisierten Öhlins
Händler eingebaut werden. Die Installation
erfordert Spezialwerkzeug.
inneiis!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
arnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Eine
Vorderradgabel ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
FKS 504
1
00576-02
2
-
-
07284-01
1
