MONTAGEANLEITUNG

2 Zerlegen der originalen Vorderradgabel

Ausbau der Originalteile
2.1
Lösen Sie die Endkappe vom Außenrohr.
2.2
Schieben Sie das Außenrohr bis zum Anschlag nach unten.
2.3
Demontieren Sie die Endkappe vom Schaft. Gehen Sie
dabei nach den Anweisungen Ihrer fahrzeugspezifischen
Bedienungsanleitung vor.
2.4
Entfernen Sie die Gabelfeder und alle dazugehörigen Teile
vom Gabelholm.
2.5
Lassen Sie das Gabelöl vollständig aus dem Gabelholm
laufen.
2.6
Lösen Sie das Cartridge. Gehen Sie dabei nach
den Anweisungen Ihrer fahrzeugspezifischen
Bedienungsanleitung vor.
2.7
Bauen Sie das Cartridge aus dem Gabelholm aus.
Montage des Öhlins Cartridge-Kits
Achtungs!
Die Vorderradgabel ist unterteilt in ein Druckstufen-Cartridge
und ein Zugstufen-Cartridge. Achten Sie darauf die
markierten Cartridge Einsätze wie folgt zu verbauen:
„Comp" (Druckstufe) im linken Gabelholm.
„Reb" (Zugstufe) im rechten Gabelholm.

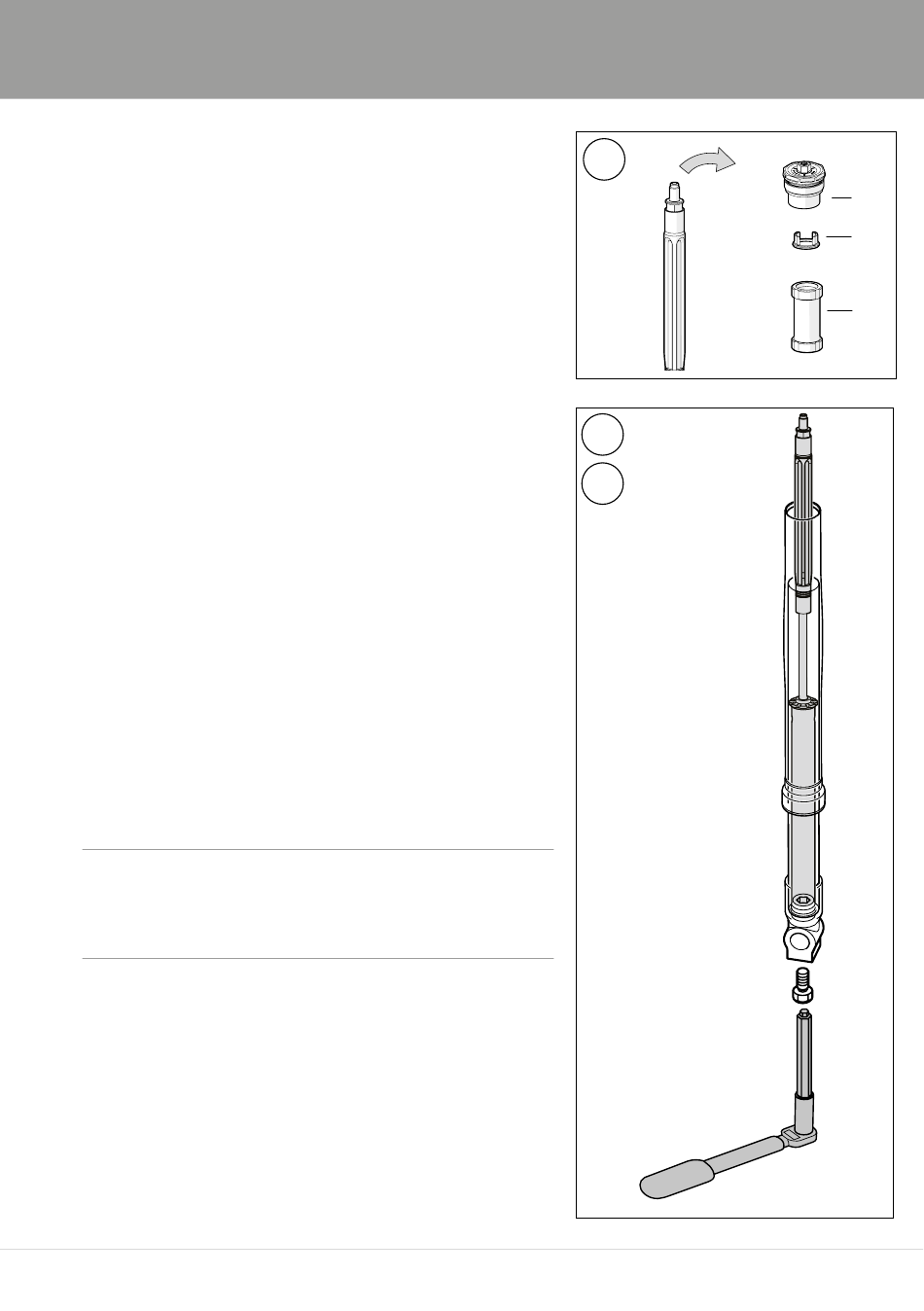

2.8
Entfernen Sie die Endkappe (A), den Spring Support (B)
und die Vorspannhülse (C).
2.9
Führen Sie das Cartridge in den Gabelholm ein.
2.10
Montieren Sie die Bodenschraube. Gehen Sie dabei
nach den Anweisungen Ihrer fahrzeugspezifischen
Bedienungsanleitung vor.
8
9
10
4
A
B
C
