Cartridge-Kit für Indian FTR 1200, FTR 1200 S, FTR Rally
FKS 521
Montageanleitung
Lieferumfang
Beschreibung
Cartridge-Kit
O-Ring
Öhlins Sticker Set
Betriebsanleitung
⚠
arnungs!
Dieses Kit sollte von einem autorisierten Öhlins
Händler eingebaut werden. Die Installation
erfordert Spezialwerkzeug.
inneiss!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
arnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Eine
Vorderradgabel ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
FKS 521
1
00576-01
2
-
-
Werbung
Verwandte Anleitungen für Ohlins FKS 521
Inhaltszusammenfassung für Ohlins FKS 521

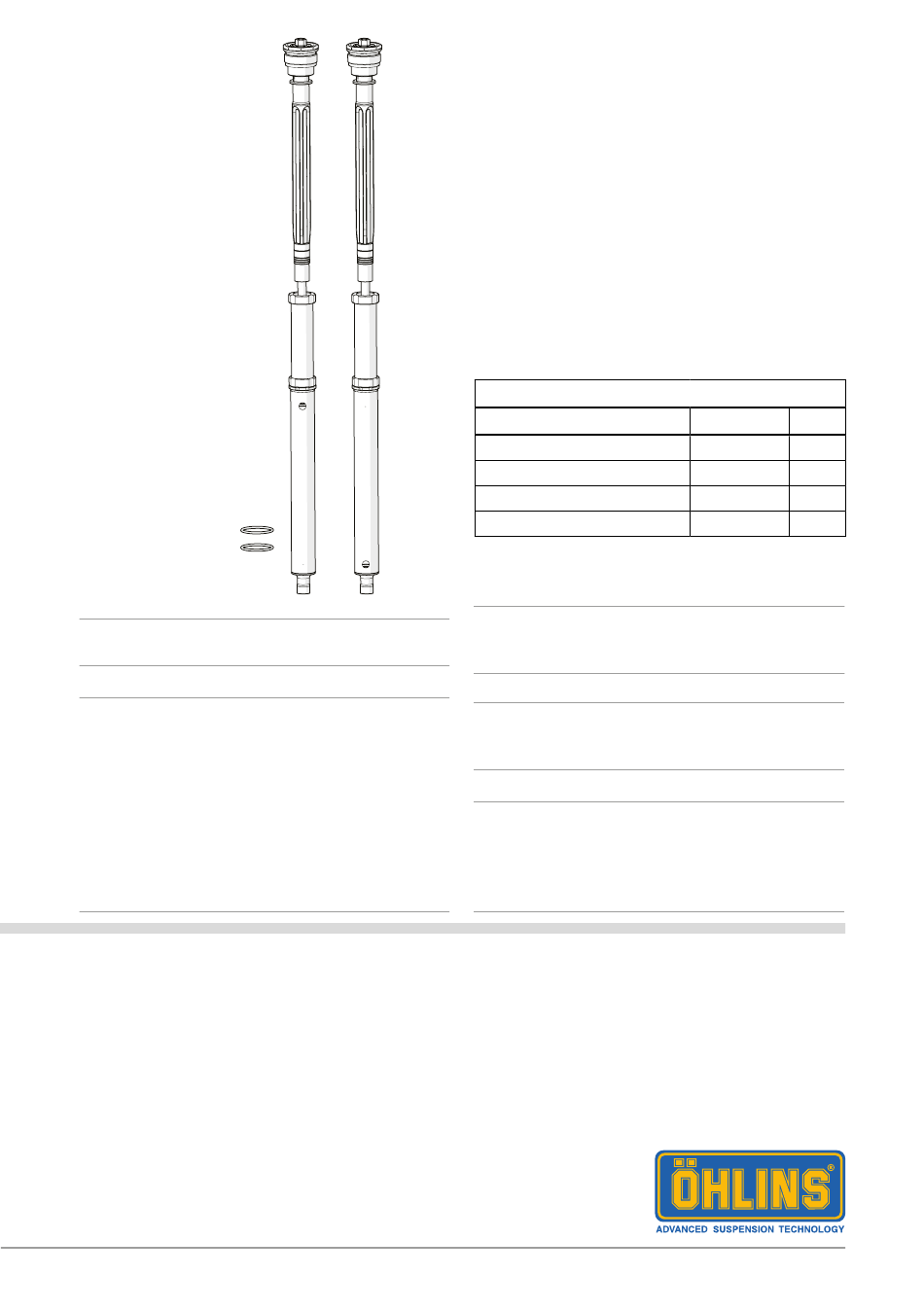

- Seite 1 Lieferumfang Beschreibung Art. Nr. Stk. Cartridge-Kit FKS 521 O-Ring 00576-01 Öhlins Sticker Set Betriebsanleitung ⚠ arnungs! inneiss! Dieses Kit sollte von einem autorisierten Öhlins Die Abbildungen in dieser Montageanleitung Händler eingebaut werden. Die Installation können sich von Ihrem Produkt unterscheiden.
-
