inweiss!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
inweiss!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Auch vom
Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies hat
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt vor
dem Einbau gründlich mit einem Stofflappen.

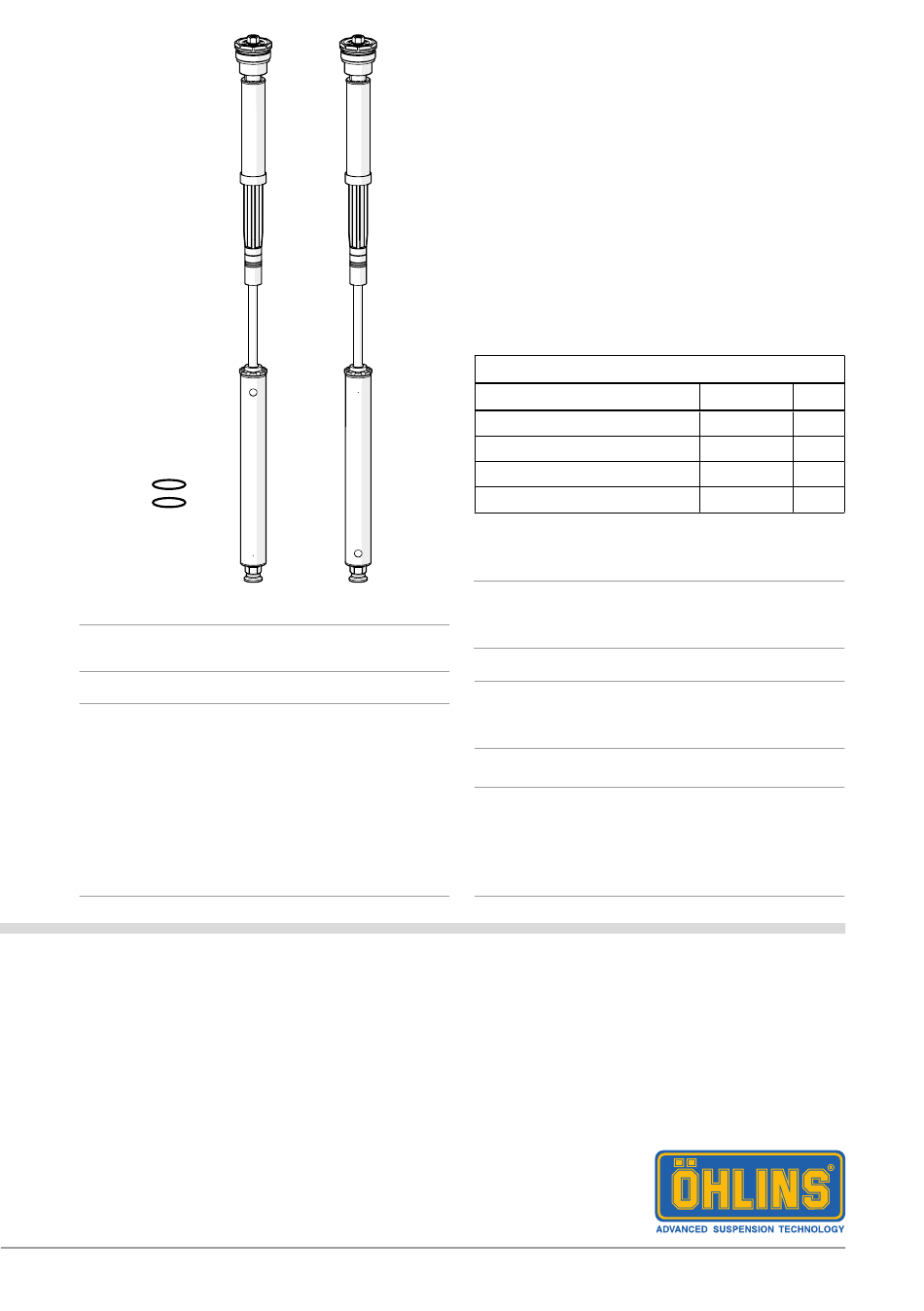

Cartridge-Kit für Kawasaki Z900RS, Kawasaki Z900RS
Performance, Kawasaki Z900RS Cafe
FKS 511
Montageanleitung
Lieferumfang
Beschreibung

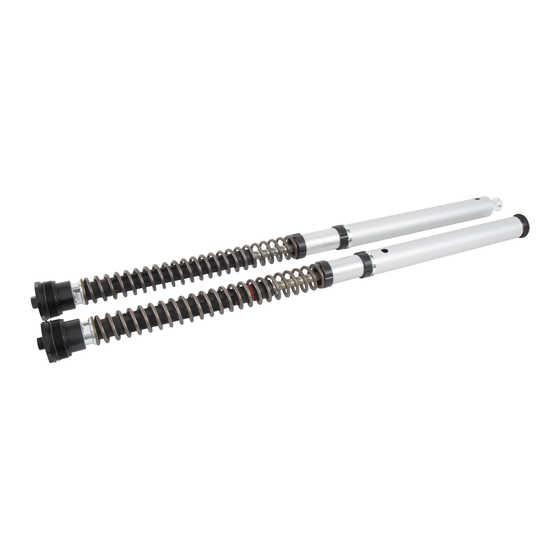

Cartridge-Kit
O-Ring
Öhlins Sticker Set
Betriebsanleitung
⚠
arnungs!
Dieses Kit sollte von einem autorisierten Öhlins
Händler eingebaut werden. Die Installation
erfordert Spezialwerkzeug.
inweiss!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
arnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Eine
Vorderradgabel ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
FKS 511
1
00576-02
2
-
-
07284-01
1
Werbung
Verwandte Anleitungen für Ohlins FKS 511
Inhaltszusammenfassung für Ohlins FKS 511
- Seite 1 Lieferumfang Beschreibung Art. Nr. Stk. Cartridge-Kit FKS 511 O-Ring 00576-02 Öhlins Sticker Set Betriebsanleitung 07284-01 ⚠ arnungs! Dieses Kit sollte von einem autorisierten Öhlins inweiss! Händler eingebaut werden. Die Installation erfordert Spezialwerkzeug. Die Abbildungen in dieser Montageanleitung können sich von Ihrem Produkt unterscheiden.
- Seite 2 MONTAGEANLEITUNG ⚠ ⚠ arnungs! arnungs! Es ist sehr zu empfehlen, dass ein Öhlins Eine gestauchte Feder und die Kraft dahinter, Händler das Cartridge-Kit einbaut. können eine potentielle Gefahr darstellen. Denken Sie daran, wenn Sie Arbeiten an der ⚠ arnungs! Vorderradgabel ausführen. Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann.
- Seite 3 MONTAGEANLEITUNG 1 Ausbau der originalen Vorderradgabel Gabelüberstand inweiss! Die folgenden Arbeitsschritte beziehen sich auf beide Gabelholme. Stellen Sie das Motorrad auf einen Montageständer. Das Vorderrad sollte den Boden nur leicht berühren. ⚠ arnungs! Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann.
- Seite 4 MONTAGEANLEITUNG 2 Zerlegen der originalen Vorderradgabel Ausbau des Cartridge-Kits Lösen Sie die Endkappe vom Außenrohr. Schieben Sie das Außenrohr bis zum Anschlag nach unten. Schrauben Sie die Endkappe vom Schafft ab. Gehen Sie dabei nach den Anweisungen Ihrer fahrzeugspezifischen Bedienungsanleitung vor. Entfernen Sie die Gabelfeder und alle dazugehörigen Teile.
- Seite 5 MONTAGEANLEITUNG 2.11 Füllen Sie circa 0,5 Liter Öhlins Gabelöl in den Gabelholm. ⚠ arnungs! Der Ölstand sollte etwa 50mm oberhalb der Zylinderrohr-Baugruppe liegen. 2.12 Verwenden Sie einen 3mm Inbusschlüssel und öffnen Sie das Druckstufen- und das Zugstufenventil vollständig. Montieren Sie die Endkappe direkt auf der Schaftverlängerung (keine Gabelfeder oder Vorspannhülse).
- Seite 6 MONTAGEANLEITUNG 2.18 Montieren Sie den O-Ring Art. Nr. 00576-02 an der Gabelkappe. Tragen Sie Schmierfett Art. Nr. 00146-01 auf. 2.19 Achten Sie darauf, dass der Druckstufen- und der Zugstufeneinsteller vollständig geöffnet sind, bevor Sie die Endkappe montieren. Verwenden Sie einen 3mm Inbusschlüssel, um den Druckstufen- und den Zugstufeneinsteller vollständig zu öffnen.
- Seite 7 MONTAGEANLEITUNG 4 Einbau der Vorderradgabel inweiss! Die folgenden Arbeitsschritte beziehen sich auf beide Gabelholme. Montieren Sie die Gabelholme in der Gabelbrücke. Den Gabelüberstand erfahren Sie auf der letzten Seite. Gehen Sie dabei nach den Anweisungen Ihrer fahrzeugspezifischen Bedienungsanleitung vor. inweiss! Messen Sie den Gabelüberstand von der Unterkante der oberen Gabelbrücke zur Oberkante des Gabelholms.
- Seite 8 EINSTELL ERTE Empfohlenes Set-Up Druckstufendämpfung Klicks Zugstufendämpfung Klicks Ölstand Gabelüberstand Standard Öhlins Gabelöl Art. Nr. 01309-xx GABELFEDER-GUIDE Achten Sie darauf die richtige Gabelfeder mit Blick auf Ihr Gewicht, Ihren Fahrstil und Ihre Vorlieben auszuwählen. Auf dieser Seite finden Sie die generellen Empfehlungen zur Federrate in Bezug zum Fahrergewicht.
