Ohlins FKS 522 Montageanleitung
  1. Anleitungen
  2. Marken
  3. Ohlins Anleitungen
  4. Motorradzubehör
  5. FKS 522
  6. Montageanleitung

Ohlins FKS 522 Montageanleitung

Cartridge-kit für honda cb1000r
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
Hinneiss!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
Hinneiss!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Auch vom
Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies
hat keinen Einfluss auf die Funktion Ihres
Öhlins Produktes. Reinigen Sie das Öhlins
Produkt vor dem Einbau gründlich mit einem
Stofflappen.
Cartridge-Kit für Honda CB1000R
FKS 522
Montageanleitung

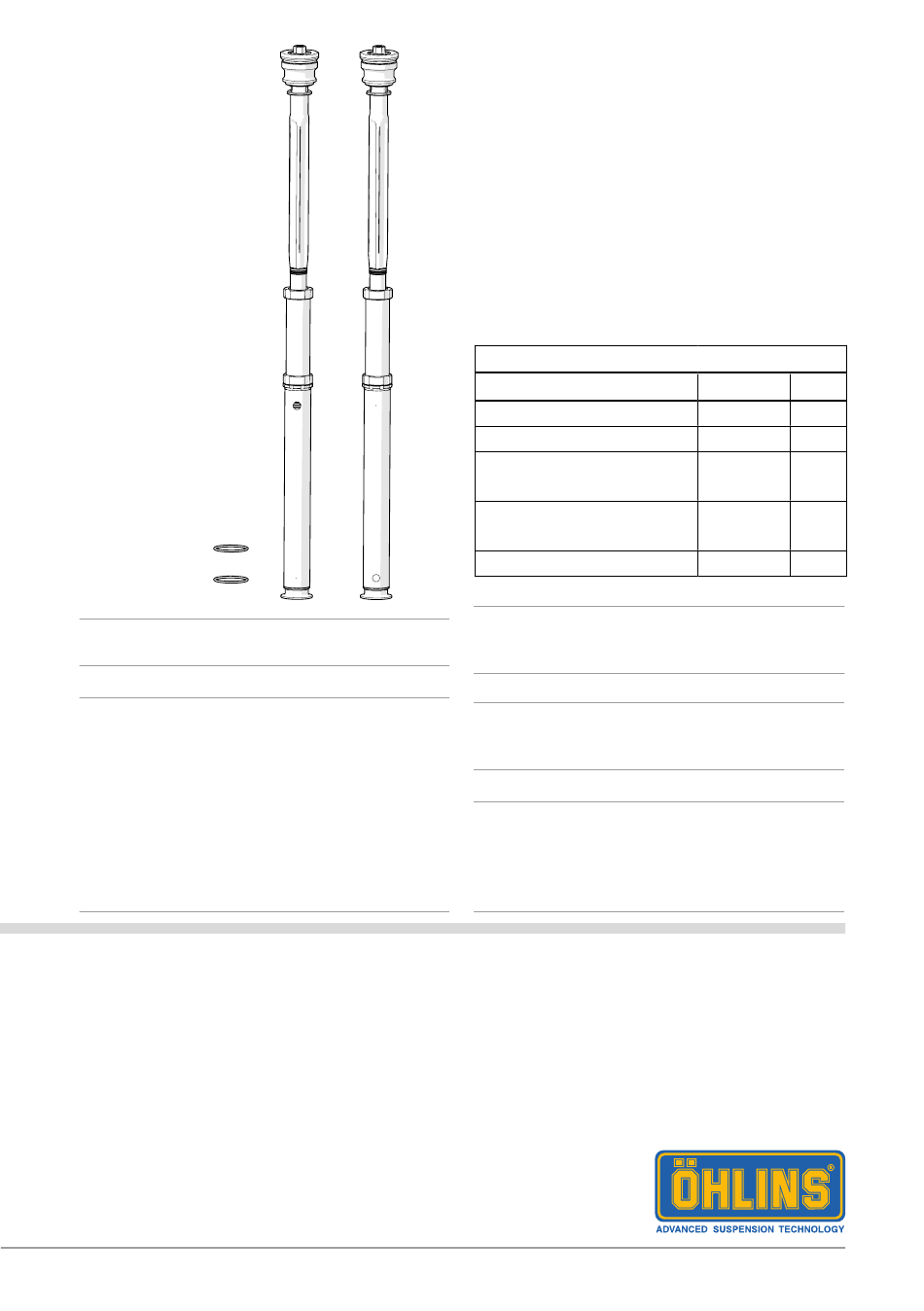

Lieferumfang
Beschreibung
Cartridge-Kit
O-Ring
Öhlins Sticker Set (60x23)
weiß
Öhlins Sticker Set (60x23)
blau
Betriebsanleitung
⚠
arnungs!
Dieses Kit sollte von einem autorisierten Öhlins
Händler eingebaut werden. Die Installation
erfordert Spezialwerkzeug.
Hinneiss!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
arnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Eine
Vorderradgabel ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
FKS 522
1
00576-02
2
00191-32
2
00191-33
2
07284-01
1
