Hinweis!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
Hinweis!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Dies hat
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt
gründlich mit einem Stofflappen vor dem
Einbau.

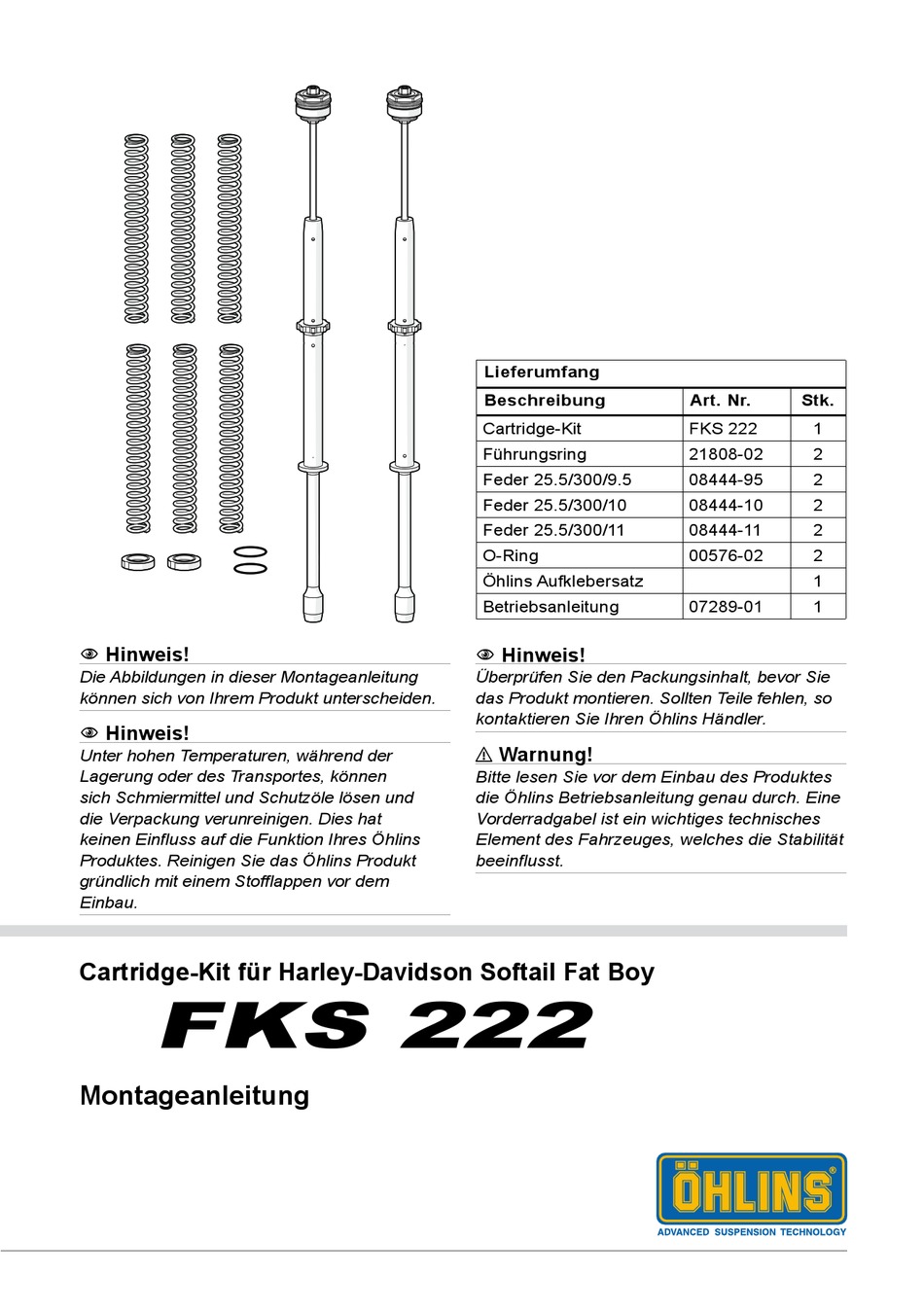

Cartridge-Kit für Harley-Davidson Softail Fat Boy
FKS 222
Montageanleitung
Lieferumfang
Beschreibung
Cartridge-Kit
Führungsring
Feder 25.5/300/9.5
Feder 25.5/300/10
Feder 25.5/300/11
O-Ring
Öhlins Aufklebersatz
Betriebsanleitung
Hinweis!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Eine
Vorderradgabel ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
FKS 222
1
21808-02
2
08444-95
2
08444-10
2
08444-11
2
00576-02
2
1
07289-01
1
Werbung
Verwandte Anleitungen für Ohlins FKS 222
Inhaltszusammenfassung für Ohlins FKS 222
- Seite 1 Lieferumfang Beschreibung Art. Nr. Stk. Cartridge-Kit FKS 222 Führungsring 21808-02 Feder 25.5/300/9.5 08444-95 Feder 25.5/300/10 08444-10 Feder 25.5/300/11 08444-11 O-Ring 00576-02 Öhlins Aufklebersatz Betriebsanleitung 07289-01 Hinweis! Hinweis! Die Abbildungen in dieser Montageanleitung Überprüfen Sie den Packungsinhalt, bevor Sie können sich von Ihrem Produkt unterscheiden.
- Seite 2 MONTAGEANLEITUNG ⚠ Warnung! Es ist sehr zu empfehlen, dass eine Werkstatt mit entsprechend geschultem Personal das Cartridge-Kit einbaut. ⚠ Warnung! Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann. Hinweis! Schauen Sie stets in die fahrzeugspezifische Betriebsanleitung, wenn Sie Arbeiten am Motorrad ausführen.
- Seite 3 MONTAGEANLEITUNG Ausbau der Originalgabel Fahr- zeug- hand- Hinweis! buch Stellen Sie das Motorrad auf einen Montageständer. Das Vorderrad sollte den Boden nur leicht berühren. Die folgende Vorgehensweise gilt für beide Gabelholme. ⚠ Warnung! Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann.
- Seite 4 MONTAGEANLEITUNG Ausbau der Originalteile ⚠ Warnung! Eine gestauchte Feder kann eine Gefahr darstellen. Wichtig: Wenn Sie die Endkappe demontieren, drücken Sie diese, nachdem der letzte Gewindegang erreicht ist, nach unten und ziehen Sie gleichzeitig das Innenrohr nach oben. Vermeiden Sie damit ein unkontrolliertes Herausspringen der Feder.
- Seite 5 MONTAGEANLEITUNG Montage des Öhlins Cartridge Kits ✋ Achtung! Vermischen Sie keinesfalls die Teile. Arbeiten Sie stets an nur einem Gabelholm. ✋ Achtung! Die Vorderradgabel ist unterteilt in ein Druckstufen-Cartridge und ein Zugstufen- Cartridge. Achten Sie darauf die markierten Cartridge Einsätze wie folgt zu verbauen: „Reb“...
- Seite 6 MONTAGEANLEITUNG Füllen Sie Öhlins Gabelöl Art. Nr. 01309-xx in den Gabelholm ein. Sollte der Ölstand das obere Ende des Innenrohres erreichen, so bewegen Sie das Stahlrohr zum Entlüften so lange auf und ab, bis die gesamte Luft entwischen ist. Pumpen Sie die Luft aus dem Gabelholm, indem Sie das Innenrohr etwa 10x auf und ab bewegen.
- Seite 7 MONTAGEANLEITUNG Drücken Sie die Vorspannhülse nach unten und ziehen Sie den Schaft gleichzeitig nach oben. Führen Sie die Anschlagplatte Art. Nr. 02810-03 vorsichtig unterhalb der Schaftmutter ein. ⚠ Warnung! Die vorgespannt Feder ist eine potentielle Gefahrenquelle. Denken Sie daran, wenn Sie die Schaftmutter einstellen.
- Seite 8 MONTAGEANLEITUNG Stellen Sie die Zug-, die Druckstufe und die Vorspannung entsprechend den Angaben auf der letzten Seite ein. Verbauen Sie die Gabelholme entsprechend den Angaben Ihrer fahrzeugspezifischen Montageanleitung in der Gabelbrücke. Achten Sie auf den Gabelüberstand. Angaben dazu finden Sie auf der letzten Seite. ⚠...
- Seite 9 MONTAGEANLEITUNG...
- Seite 10 EINSTELLWERTE Druckstufendämpfung Klicks Zugstufendämpfung Klicks Öhlins suspension fluid 01309-xx Suspension fluid level Gabelüberstand Standard FEDERTABELLE Achten Sie darauf, die zu Ihrem Gewicht, Fahrstil und Fahrkönnen passenden Gabelfedern auszuwählen. Nachfolgend finden Sie eine allgemeine Empfehlung der Federrate für Ihr Gewicht. Kontaktieren Sie zur Beratung einen autorisierten Öhlins Händler.
