3. Den Leiter festhalten und den Schraubendreher entfernen.
4. Darauf achten, dass alle Drähte fest sitzen und keinen Kurzschluss mit benachbarten Anschlüssen verursachen (d. h. keine verboge-
nen oder abstehenden Litzen).
5. Den Deckel schließen und einrasten lassen (ein Klicken ist zu hören). Banner empfiehlt, den Deckel mit der mitgelieferten Schraube Nr.
2-28 x 0,25 zu befestigen, um unbefugten Zugang zu verhindern und die Schutzart IP67 zu gewährleisten (die Schraube nicht zu fest
anziehen).
Anschlüsse
Diese Seilzugschalter verfügen über redundante Sicherheitskontaktpaare und erlauben dadurch den ein- oder zweikanaligen Anschluss an ein
Sicherheitsmodul, einen Sicherheitskontroller oder eine Not-Halt-Schaltung. Überwachungskontakte können auf Wunsch mit einem externen
Alarmgerät verdrahtet werden. Durch eine Risikobewertung ist zu ermitteln, ob die Leistung (Integrität) der Sicherheitsschaltung und das Mittel
zum Anschluss des Schalters bzw. der Schalter an den Maschinensteuerkreis angemessen sind.
Einkanaliger Anschluss: Die Kontakte 21/22 und 41/42 in Reihe mit dem Eingang eines Sicherheitsmoduls oder einer Not-Halt-Schaltung ver-
drahten.
Zweikanaliger Anschluss: Die Kontakte 21/22 und 41/42 unabhängig mit den Eingängen eines zweikanaligen Sicherheitsmoduls verdrahten
(siehe Abbildung 13 auf Seite 6).
Um ein Höchstmaß an Zuverlässigkeit zu gewährleisten (z. B. Steuerungszuverlässigkeit oder Kategorie 4), die zwangsgeführten Sicherheit-
skontakte (Anschlussklemmen 21/22 und 41/42) bei einem zweikanaligen Anschluss mit einem Sicherheitsmodul (z. B. ES-FA-9AA), Sicherheit-
skontroller (z. B. XS/SC26 oder SC10-2roe) oder dem sicherheitsbezogenen Teil der Maschinensteuerung, der die erforderliche Sicherheitsleis-
tung erfüllt, verdrahten.
Zwei Funktionen des Sicherheitsmoduls oder des Sicherheitskontrollers sind:
1. Bereitstellung eines Mittels zur Überwachung der Kontakte beider Sicherheitsschalter auf Kontaktausfall und zur Verhinderung des
Wiederanlaufs der Maschine, wenn einer der beiden Schalter ausfällt.
2. Bereitstellung einer Reset-Routine nach dem erneuten Aktivieren/Zurücksetzen des Seilzugschalters (Zurücksetzen der Sicherheit-
skontakte in ihre geschlossene Position). Dadurch wird verhindert, dass die gesteuerte Maschine durch einfaches Zurücksetzen des
Schalters wieder anläuft. Diese notwendige Reset-Funktion wird von den Maschinensicherheitsnormen ANSI B11.0 und NFPA 79 vor-
geschrieben.
WARNUNG:
• Integrität von Sicherheitsschaltungen sicherstellen
• Die Sicherheitsstufe von Sicherheitsschaltungen kann durch Konstruktion und Installation der Sicherheitsvorrich-
tungen und Anschlussart dieser Vorrichtungen stark beeinflusst werden.
• Führen Sie zur Ermittlung der geeigneten Sicherheitsstufe oder -kategorie von Sicherheitsschaltungen eine Risi-
kobewertung durch. Dadurch soll sichergestellt werden, dass die erwartete Risikominderung erreicht wird und
dass sämtliche geltenden Vorschriften und Normen erfüllt werden (siehe ANSI B11.0 und ANSI B11.19, ISO
12100 und ISO13849-1 sowie sonstige geltende Normen).
WARNUNG:
• Reihenschaltung von mindestens zwei Geräten beim Anschluss an dasselbe Sicherheitsmodul (Kontrol-
ler)
• Bei einer Parallelschaltung von Geräten kann das Modul die Schaltkontakte nicht mehr überwachen; dadurch
kann ein unsicherer Zustand entstehen, der schwere Verletzung oder Tod zur Folge haben könnte.
• Werden die Geräte nicht einzeln auf diese Weise getestet, können nicht erkannte Störungen auftreten und es
kann ein unsicherer Zustand entstehen, der schwere Verletzung oder Tod zur Folge haben könnte.
• Schließen Sie die Kontakte des entsprechenden Pols mit den einzelnen Schaltern in Reihe an. Schließen Sie nie-
mals die Kontakte von mehreren Schaltern parallel an. Jedes Gerät muss einzeln ausgelöst (aktiviert werden),
dann kann das Sicherheitsmodul wieder freigegeben (bzw. erneut aktiviert) und zurückgesetzt werden. Dadurch
kann das Modul die einzelnen Schalter und deren Anschlüsse auf Fehler überprüfen. Dieser Test muss während
der vorschriftsmäßigen Überprüfungen durchgeführt werden.
6

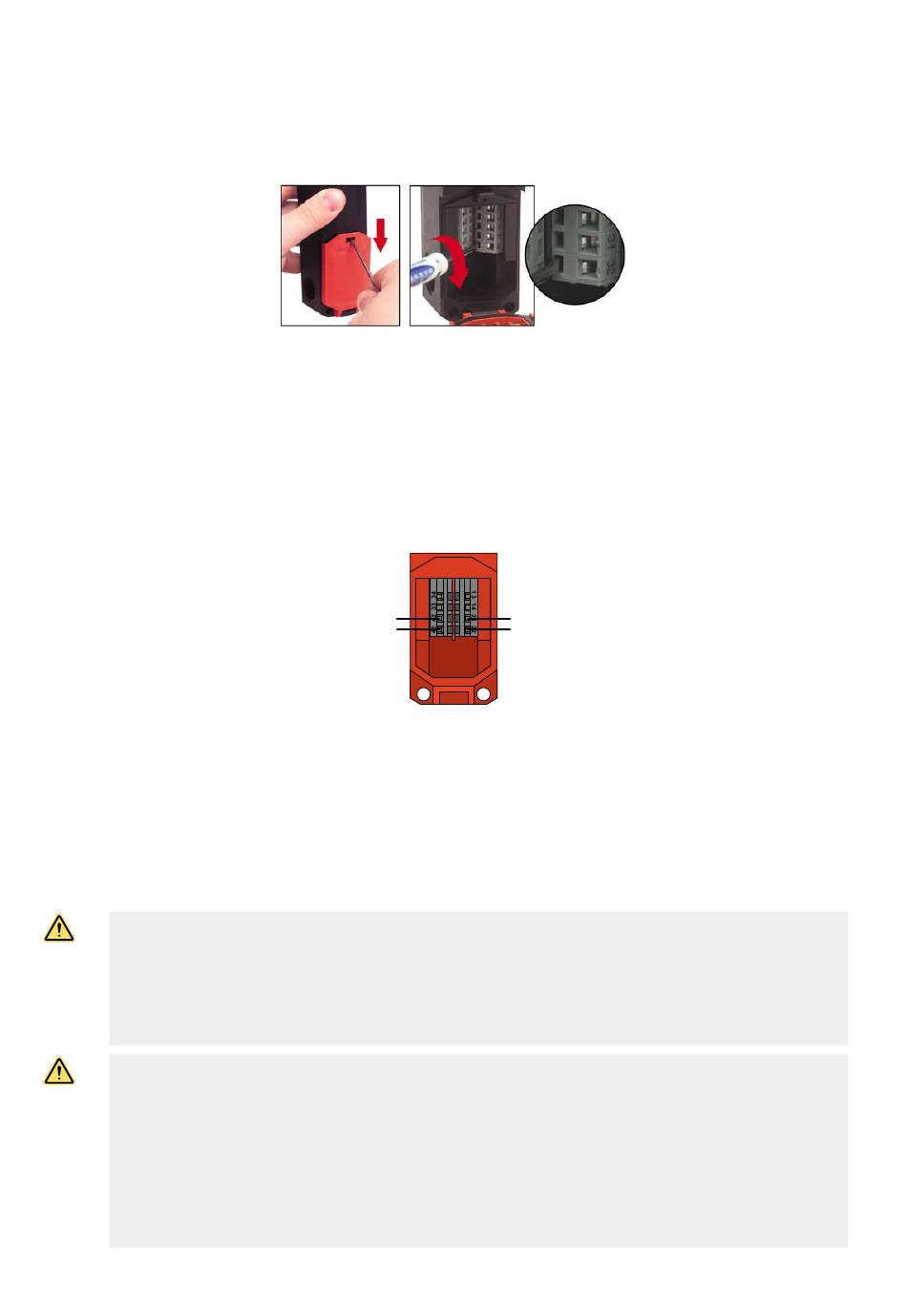

Abbildung 12. Zugang zur Verdrahtungskammer
Abbildung 13. Sicherheitskontakte bei 21/22 und 41/42
CH2 (N.C.)
www.bannerengineering.com - Tel: +1-763-544-3164
CH1 (N.C.)
Not-Halt-Seilzugschalter
P/N 67709_DE Rev. D
