Not-Halt-Seilzugschalter
Max. Temperatur
abweichung in
Celsius (C)
und (Fahrenheit (F))
WARNUNG:
• Das Gerät richtig installieren
• Bei Nichtbeachtung der Installationsanleitung wird die Funktion der Vorrichtung von Banner möglicherweise un-
wirksam oder fällt aus. Dies könnte einen unsicheren Zustand mit schweren oder tödlichen Verletzungen als
Folge bedingen.
• Befolgen Sie alle Installationsanweisungen.
Installationsverfahren
1. Den Schalter sicher auf einer festen, unbeweglichen Oberfläche befestigen, die die Kräfte aufnehmen kann, wenn am Seil gezogen
wird.
Für eine Darstellung des Montagebohrlochmusters siehe
2. Am gegenüberliegenden Ende der Seilspanne eine einzelne Ringschraube (z. B. RPA-EB1-1) oder die Ringschraube der Spannfeder-
Baugruppe (RPA-S4-1 oder RPA-S6-1) an einem festen, unbeweglichen Anker befestigen, der der konstanten Spannung und dem Zug
des Seils standhält. Die maximale Länge für den jeweiligen Schalter nicht überschreiten.
3. Für Anwendungen, die eine einzelne Spannfeder (RPA-S5-1 oder RPA-S3-1) verwenden, das Federbruchsicherungskabel (z. B.
RPAK-C2SBP-1) und die Kausche/Klemmschlaufe am Ende des Seils montieren (siehe Abbildung in
PVC-Mantel des Seils auf der gesamten Länge intakt lassen, mit Ausnahme der Verbindungsstellen zu den Klemmen an beiden En-
den. Die Spannfeder RPA-S5-1 für die 25-m- und 38-m-Schalter bei geradlinigen Anwendungen und RPA-S3-1 bei 75-m-Anwendun-
gen oder bei allen Anwendungen mit Richtungsänderung verwenden.
4. Für Anwendungen, die eine Spannfeder-Baugruppe (z. B. RPA-S4-1 oder RPA-S6-1) verwenden, das Seil mit den folgenden Schrit-
ten installieren.
Siehe Abbildung 5 auf Seite 3 und
a) Mindestens 100 mm bis 150 mm (4 Zoll bis 6 Zoll) der roten Seilummantelung entfernen. Je nach Gesamtdurchhang des Seils
kann es erforderlich sein, die rote Ummantelung auf einer zusätzlichen Länge zu entfernen.
b) Die Stellschraube an der Schalterarmatur mit einem 4-mm-Sechskantschlüssel lösen.
c) Das Kabel in das mittlere Loch in der Klemme einführen, das überschüssige Seil durchziehen und das Seil durch die Klemme zur-
ückführen.
d) Das abgeschnittene Ende des Seils aus dem seitlichen Loch herausziehen, bis sich kein überschüssiges Seil mehr in der Klemme
befindet.
e) Darauf achten, dass sich keine rote Ummantelung innerhalb des Klemmmechanismus befindet.
f) Die Stellschraube an der Schalterarmatur mit einem 4-mm-Sechskantschlüssel festziehen.
Abbildung 4. Einzelne Spannfedern
Spannfeder
L min
Ls
Feder-Nennwerte
P/N 67709_DE Rev. D

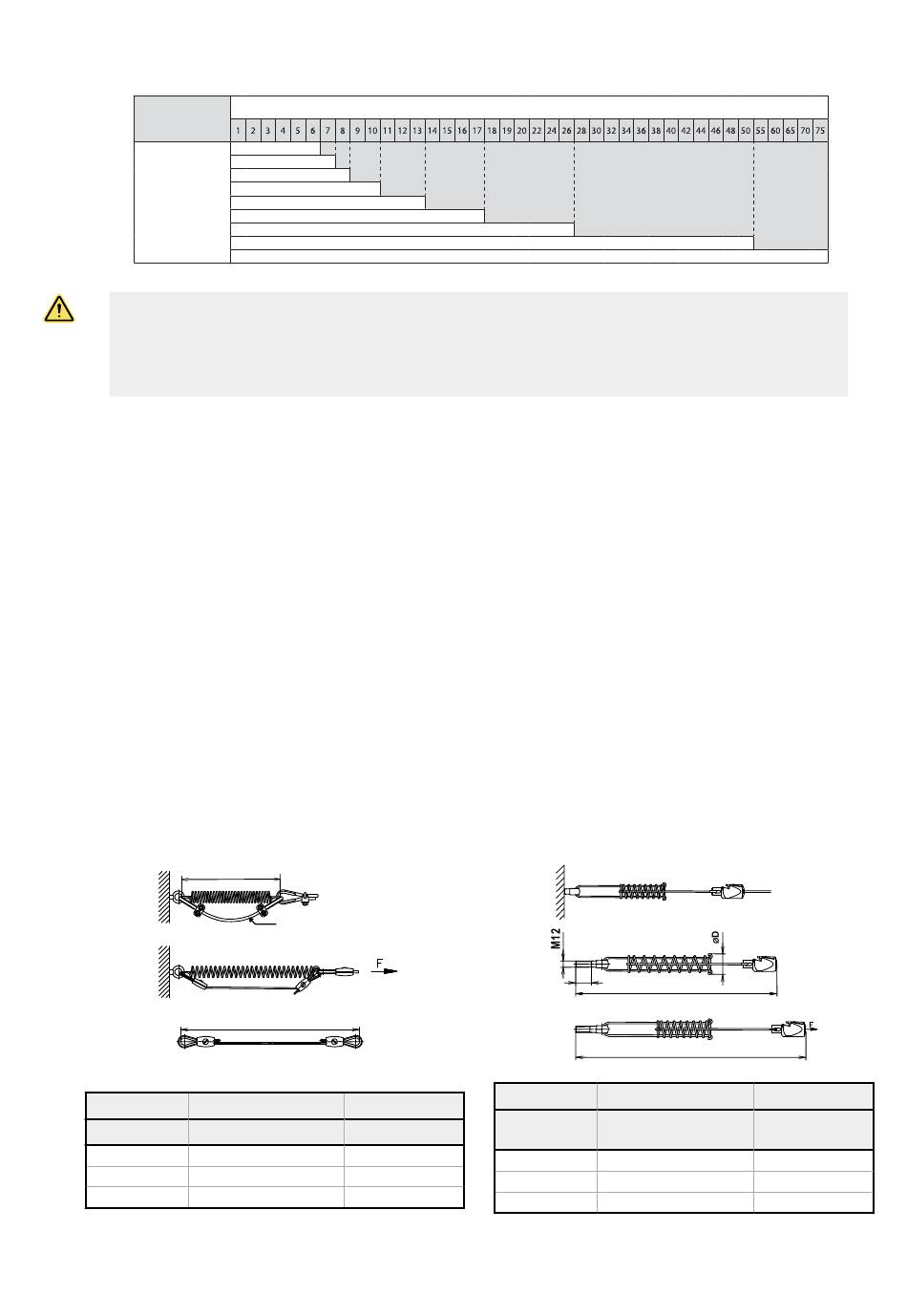

Abbildung 3. Maximale Temperaturschwankungen nach Länge (Stahlseil/Draht)
Max. Spannlänge in Metern [m]
± 40 °C (± 72 °F)
± 35 °C (± 63 °F)
± 30 °C (± 54 °F)
-
± 25 °C (± 45 °F)
± 20 °C (± 36 °F)
± 15 °C (± 27 °F)
± 10 °C (± 18 °F)
Abbildung 7 auf Seite 4.
L
Min.
Federbruch-
Schutzkabel
Ls
RP-LS42F-25xx/-38xx RP-LS42F-75xx
RPA-S5-1 RPA-S3-1
185 mm
300 mm
2,5
www.bannerengineering.com - Tel: +1-763-544-3164
± 5 °C (± 9 °F)
± 3,5 °C (± 6,3 °F)
Abmessungen auf Seite 8 (4 x M5, max. Drehmoment = 2 Nm).
Spannfeder-Bau-
gruppe
201 mm
L min
300 mm
L max
3,5
ØD
Abbildung 4 auf Seite 3). Den
Abbildung 5. Spannfeder-Baugruppe
30
L
Min.
L
Max.
RP-LS42F-25xx/-38xx
RPA-S6-1
362 mm
466 mm
42 mm
RP-LS42F-75xx
RPA-S4-1
465 mm
635 mm
50 mm
