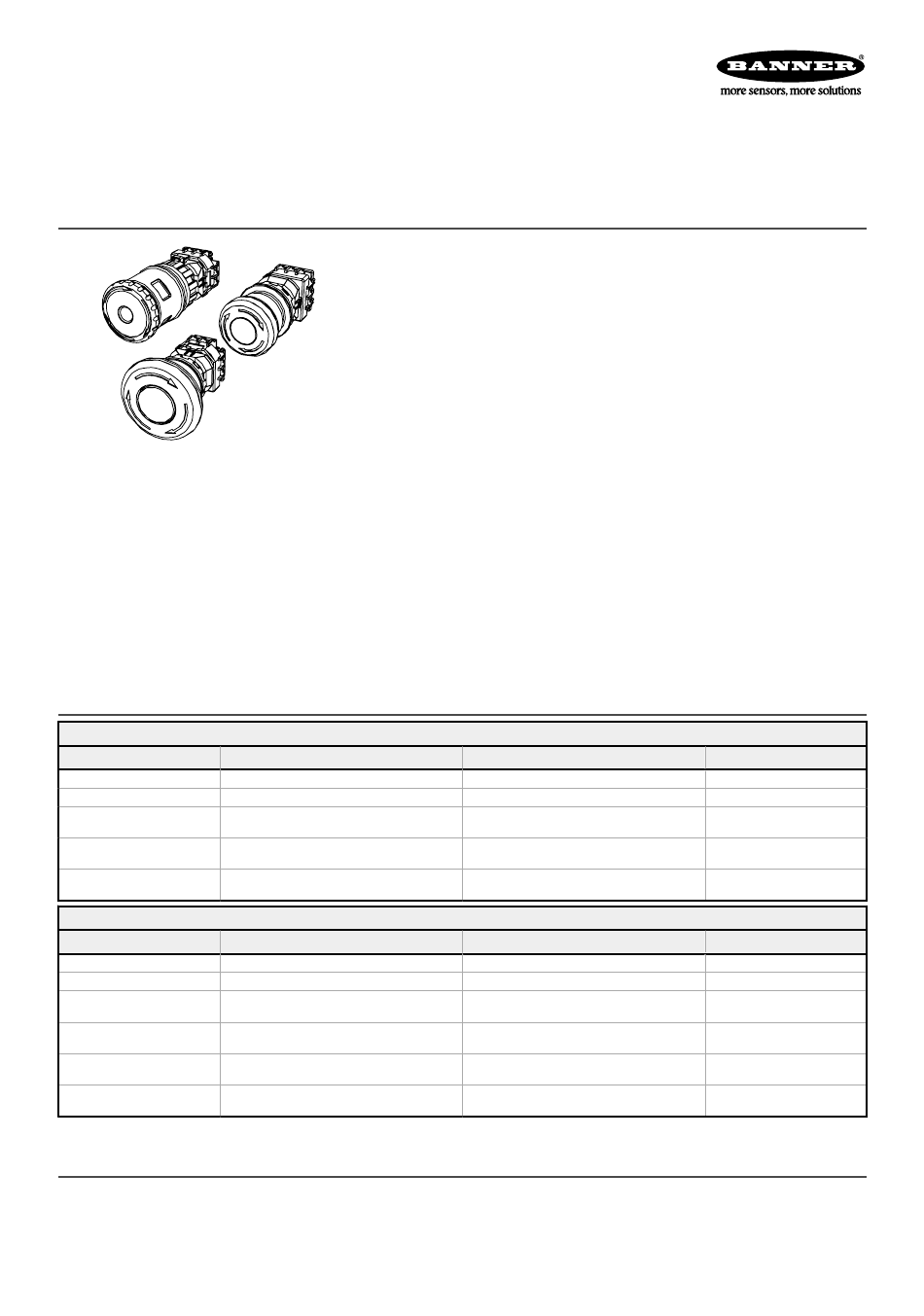

Not-Halt-Schalter der Bauform SSA-EB
Anleitung
Elektromechanische Taster für Konsoleneinbau (30 mm)
Technische Merkmale
Bei den Modellen der Bauform SSA-EB... handelt es sich um elektromechanische Not-Halt-Schalter in Pilzform. Diese Taster werden durch
eine 30-mm-Bohrung in einem Gehäuse montiert. Wenn der Taster scharf geschaltet ist, sind die Sicherheitskontakte (Öffner) des Schalters
geschlossen und seine Überwachungskontakte (Schließer), falls vorhanden, geöffnet. Wenn der Schalter gedrückt wird, werden die Sicherheit-
skontakte des Schalters geöffnet und die Überwachungskontakte werden geschlossen. Die Kontakte verbleiben in diesem Zustand, bis sie
manuell wieder scharf geschaltet werden. Die 40-mm- und 60-mm-Standardauslöser können durch Ziehen oder Drehen des roten Auslösers
im Uhrzeigersinn wieder scharf geschaltet werden. Der verriegelbare 44-mm-Auslöser kann nur durch Drehen des Auslösers im Uhrzeigersinn
wieder scharf geschaltet werden. Ziehen Sie beim Drehen nicht am Auslöser. Sonst kann der Schalter beschädigt werden, was zu einer Fehl-
funktion oder einem Betriebsausfall führen kann. Die beleuchteten Modelle bieten eine ROTE Anzeige auf der Vorderseite des Tasters, an der
sich einfach erkennen lässt, wenn der Taster gedrückt/ausgelöst wurde.
Die abschließbaren Not-Halt-Schalter der Bauform SSA-EB1M... mit Vorhängeschloss sind dazu vorgesehen, ein unbefugtes oder versehen-
tliches Zurücksetzen eines gedrückten/verriegelten Tasters zu verhindern. Die Bauform SSA-EB1M... darf nicht als Energietrennvorrichtung
oder als alleiniges Mittel zur Erfüllung von Lockout/Tagout oder der Anforderungen an die Isolierung gefährlicher Energie verwendet werden
(siehe OSHA 29CFR1910.147, ANSI Z244.1, CSA Z460, ISO 14118). Die Sperrfunktion kann zur Überwachung/Personenkontrolle und als zu-
sätzliche Sicherheitsmaßnahme(n) verwendet werden, um die Wahrscheinlichkeit eines unbeabsichtigten Scharfschaltens und Einschaltens der
Not-Halt-Schaltung zu verringern.
Modelle
Unbeleuchtete Modelle
Standard 40 mm
Standard 60 mm
SSA-EB1P-02
SSA-EB2P-02
SSA-EB1P-04
SSA-EB2P-04
SSA-EB1P-11
SSA-EB2P-11
SSA-EB1P-13
SSA-EB2P-13
SSA-EB1P-22
SSA-EB2P-22
Beleuchtete Modelle
Standard 40 mm
Verriegelbar 44 mm
SSA-EB1PL1-02
SSA-EB1ML1P-02
SSA-EB1PL1-04
SSA-EB1ML1P-04
SSA-EB1PL1-11
SSA-EB1ML1P-11
SSA-EB1PL1-13
SSA-EB1ML1P-13
SSA-EB1PL1-22
SSA-EB1ML1P-22
SSA-EB1PL2-12
SSA-EB1ML2P-12
Wichtig... Unbedingt lesen!
Es liegt in der Verantwortung des Benutzers, alle lokalen, einzelstaatlichen und nationalen Gesetze, Regeln, Vorschriften und Bestimmungen in
Bezug auf die Verwendung dieses Produkts und seine Anwendung einzuhalten. Banner Engineering Corp. hat alle Anstrengungen unternom-
men, um vollständige Anwendungs-, Installations-, Betriebs- und Wartungsanweisungen herauszugeben. Bei Fragen zu diesem Produkt wen-
den Sie sich bitte an einen Anwendungstechniker von Banner.
Aus dem Originaldokument übersetzt
194992 Rev. B
•
Auslöser in vier Ausführungen: Standard, beleuchtet, verriegelbar sowie be-
leuchtet+verriegelbar
•
Drück- und Drehbetrieb für Not-Halt/Freigabe (Standard und verriegelbar) oder
Zugbetrieb für Freigabe (Standard) gemäß IEC60947-5-5
•
Ausführungen mit Verriegelungsausgang entsprechen ISO 13850; direkter
(zwangsgeführter) Öffnungsbetrieb gemäß IEC 60947-5-1
•
Erfüllt die Normen ANSI B11.19, ANSI NFPA79 und IEC/EN 60204-1 für Not-
Halt-Vorrichtungen.
•
Die "Safe-Break-Funktion" sorgt dafür, dass die Öffnerkontakte geöffnet wer-
den, wenn der Kontaktblock vom Auslöser getrennt wird.
•
Konsolenmontage mit 30-mm-Montagebohrung
•
Beschriftung "Not-Halt" optional
Verriegelbar 44 mm
SSA-EB1MP-02
SSA-EB1MP-04
SSA-EB1MP-11
SSA-EB1MP-13
SSA-EB1MP-22
LED
Pro Anschluss
Pro Anschluss
Pro Anschluss
Pro Anschluss
Pro Anschluss
DRÜCKEN: EIN
2020-6-4
Not-Halt-Kontakt
2 Öffnerkontakte
4 Öffnerkontakte
1 Öffnerkontakt / 1 Schließerkon-
takt
3 Öffnerkontakte / 1 Schließer-
kontakt
2 Öffnerkontakte / 2 Schließer-
kontakte
Not-Halt-Kontakt
2 Öffnerkontakte
4 Öffnerkontakte
1 Öffnerkontakt / 1 Schließerkon-
takt
3 Öffnerkontakte / 1 Schließer-
kontakt
2 Öffnerkontakte / 2 Schließer-
kontakte
2 Öffnerkontakte / 1 Schließer-
kontakt
