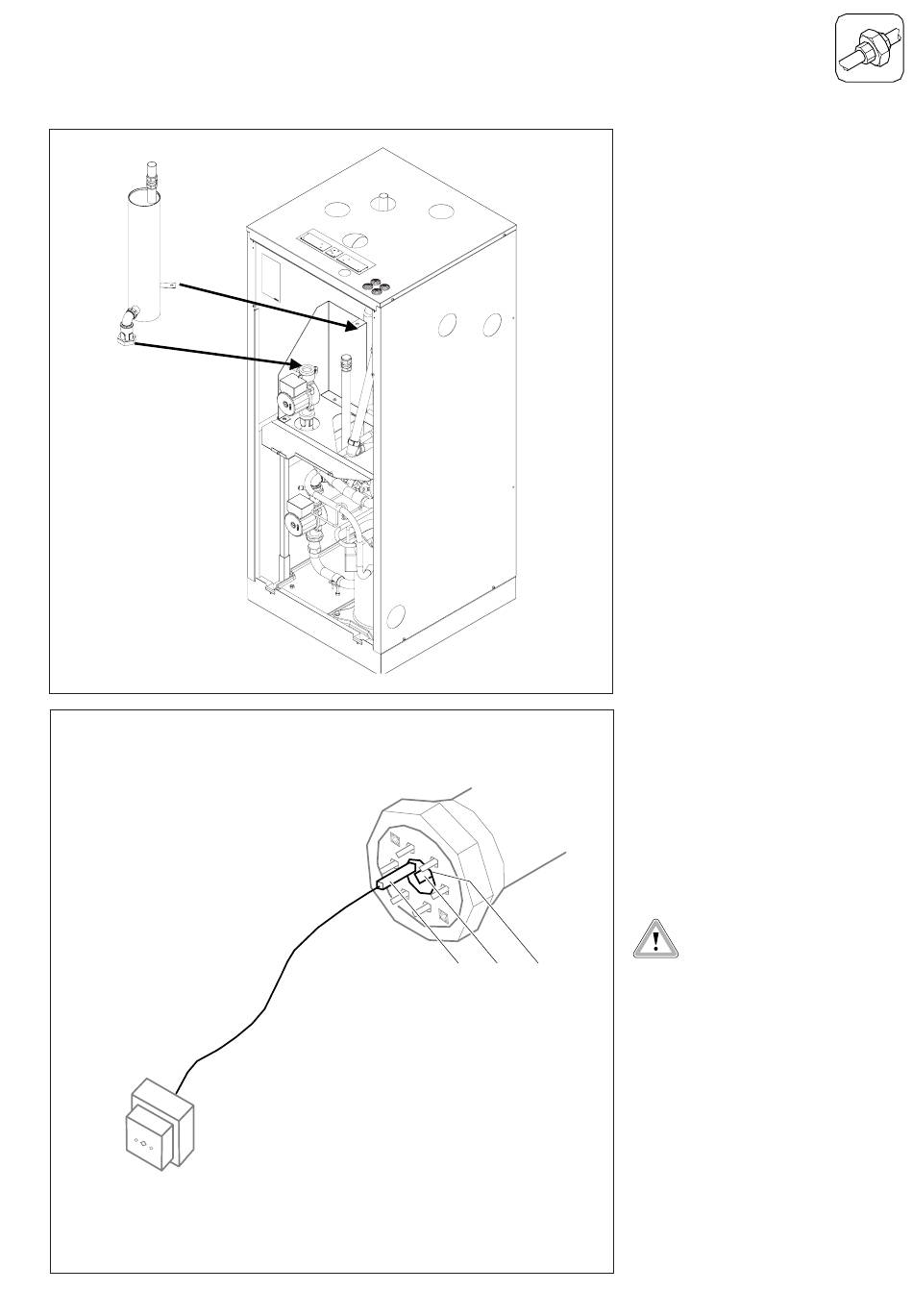

Abb. I.4: Montage der Elektro-Zusatzheizung in der Wärmepumpe
Abb. I.5: Montage des Sicherheitstemperaturbegrenzers
3
1
2
3
1
2
INSTALLATION
Montage der Elektro-Zusatzheizung
in der Wärmepumpe
● Montieren sie die Zusatzheizung
mit der M8 Schraube an der
Halterung (1) innerhalb der
Wärmepumpe.
● Die Elektro-Zusatzheizung führen
Sie oben mit der montierten
Verschraubung durch den
Gehäusedeckel nach außen (3).
● Befestigen Sie die Ueberwurfmutter
für die Pumpenverschraubung,
1 1/2" mit der Dichtung an der
Heizungsumwälzpumpe (2).
● Schmieren Sie den neuen
Befestigungsort des Heizungs-
Vorlauffühlers (auf der Heizungs-
Vorlaufleitung, abgehend von der
Elektro-Zusatzheizung) mit
Wärmeleitpaste ein.
● Befestigen sie den Heizungsvor-
lauffühler mit Hilfe des Aluminium-
klebebandes dicht an der Vorlauf-
leitung.
● Isolieren Sie den Fühler mit der mit-
gelieferten Isolierung.
Montage des
Sicherheitstemperaturbegrenzers
● Führen Sie die Feder für den STB-
Fühler (1) in die Tauchhülse (2).
● Schieben Sie das Kapillarrohr des
vormontierten Sicherheitstempera-
turbegrenzers (3) neben der Feder
(1) bis zum Anschlag in die
Tauchhülse (2).
Das Kapillarrohr des Sicher-
heitstemperaturbegrenzers
muss mindestens 3 mm
Isolierabstand zu stromführen-
den Teilen haben.
9
