  • Seite 1 VEK 5 L VEK 5 S DE, AT, BE, FR...
  • Seite 3 Für den Betreiber / für den Fachhandwerker Bedienungs- und Installationsanleitung Elektro-Kochendwassergerät VEK 5 L VEK 5 S DE, AT, BE...

  • Seite 4: Inhaltsverzeichnis

    Diese Bedienungsanleitung gilt ausschließlich für Geräte mit folgenden Artikelnummern: Gerätetyp Artikelnummer VEK 5 S (braun/beige) 005121 VEK 5 L (weiss/hellgrau) 005122 VEK 5 L (weiss) 005124 Tab. 1.1 Gerätetypen und Artikelnummern Bedienungs- und Installationsanleitung VEK 5 L / VEK 5 S 809196_08...

  • Seite 5: Gerätebeschreibung

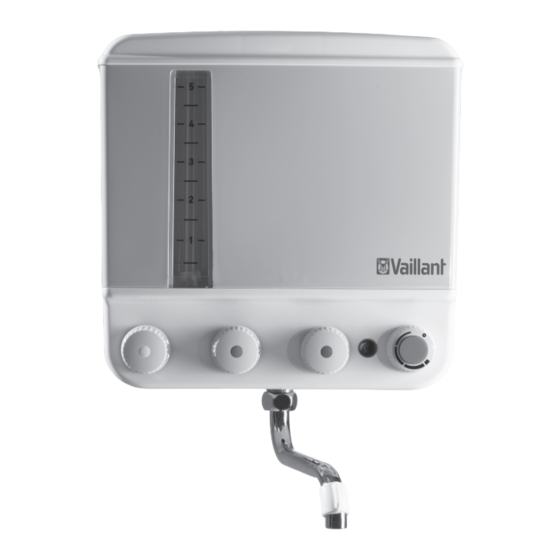

    Bedienung 3 Gerätebeschreibung Achtung! Jede missbräuchliche Verwendung ist unter- Aufbau und Funktion sagt. Die Elektro-Kochendwassergeräte VEK 5 L und VEK 5 S dienen zur Bereitung von warmem oder kochendem Bedienung Wasser. Ausstattungsmerkmale: - 5 Liter Inhalt - Temperatur zwischen 30° und Siedepunkt stufenlos wählbar...

  • Seite 6: Kaltes Wasser Zapfen

    3 Bedienung Achtung! Wenn der Temperaturwähler (3) auf „kochendheiß“ Die Schutzkontaktsteckdose muss nach der steht, schaltet sich beim Erreichen der Siedetemperatur Geräteinstallation jederzeit zugänglich sein. die Fortkoch-Automatik ein, beim Geräte-Typ VEK 5 L ertönt ein Summton. Füllen Die Fortkoch-Automatik schaltet die Heizung in Inter- •...

  • Seite 7: Pflege

    Wasser zum Durchspülen des Gerätes 5 Minuten durch das Überlaufrohr strömen. Lieferumfang • Schließen Sie das Füllventil. - Elektro-Kochendwassergerät VEK 5 L bzw. VEK 5 S • Drehen Sie den Temperaturwähler auf „0“-Position. mit Netzkabel • Entleeren Sie das Gerät über das Warmwasser-Zapf- - Montageschablone ventil (8).

  • Seite 8: Montage

    4 Installation Montage 40±5 Abb. 4.1 Geräteabmessungen, Montagemaße, Montageelemente • Bringen Sie das Kaltwasser-Absperrventil am bau- Legende 11 Kaltwasser-Absperrventil seitigen Kaltwasseranschluss an. Die Absperrschraube 12 Absperrschraube (12) muss nach unten weisen. 13 Befestigungsbügel • Lösen Sie die Befestigungsschrauben (14) am Gerät 14 Befestigungsschrauben (Gerät) etwas und nehmen Sie den Befestigungsbügel (13) ab.

  • Seite 9: Erstinbetriebnahme

    Die aktuellen Garantiebedingungen sind in der jeweils seines Elektro-Kochendwassergerätes VEK 5 L bzw. gültigen Preisliste enthalten - siehe dazu auch VEK 5 S unterrichtet werden. www.vaillant.at ). Garantiearbeiten werden grundsätz- • Übergeben Sie dem Betreiber alle für ihn bestimmten lich nur von unserem Werkskundendienst (Deutschland, Anleitungen und Gerätepapiere zur Aufbewahrung.

  • Seite 10: Werkskundendienst, Herstellergarantie

    Garantiekarte vollständig und ordnungsgemäß ausge- Hausmüll. füllt, unterschrieben und ausreichend frankiert späte- Sorgen Sie in diesem Fall dafür, dass Ihr Vaillant Gerät stens fünfzehn Tage nach der Installation an uns zu- sowie die ggf. vorhandenen Zubehöre nach Ablauf der Nutzungsdauer einer ordnungsgemäßen Entsorgung zu- rückgeschickt werden.

  • Seite 11: Technische Daten

    Kochendwasser-Meldung, Kaltwasser-Absperrventil, 005124 weiß Schwenkauslauf, Befestigungsbügel wie VEK 5 L jedoch ohne Summer für Kochendwasser-Meldung VEK 5 S 005121 beige/braun Tab. 7.1 Typenübersicht Gerätedaten und Gerätemerkmale H x B x T Abmessungen 345 mm x 265 mm x 165 mm (siehe Abb.
  • Seite 13 Voor de gebruiker / voor de installateur Gebruiksaanwijzing en installatiehandleiding Elektrische waterverwarmer VEK 5 L VEK 5 S...

  • Seite 14: Aanwijzingen Bij De Documentatie

    Deze gebruiksaanwijzing geldt uitsluitend voor toestel- len met de volgende artikelnummers: Toesteltype Artikelnummer VEK 5 S (bruin/beige) 005121 VEK 5 L (wit/lichtgrijs) 005122 VEK 5 L (wit) 005124 Tabel 1.1 Toesteltypes en artikelnummers Gebruiksaanwijzing en installatiehandleiding VEK 5 L / VEK 5 S 809196_08...

  • Seite 15: Toestelbeschrijving

    Bediening 3 Toestelbeschrijving Attentie! Elk oneigenlijk gebruik is verboden. Opbouw en functie De elektrische waterverwarmers VEK 5 L en VEK 5 S Bediening dienen voor het bereiden van warm of kokend water. Uitrustingskenmerken: - 5 liter inhoud - temperatuur tussen 30° en kookpunt traploos instel-...

  • Seite 16: Koud Water Tappen

    3 Bediening Attentie! Als de temperatuurkeuzeknop (3) op "Kokend heet" Het randaardestopcontact moet na de installa- staat, schakelt bij het bereiken van de kooktemperatuur tie van het toestel altijd toegankelijk zijn. de doorkookautomaat in, bij het toesteltype VEK 5 L klinkt een zoemtoon.

  • Seite 17: Verzorging

    • Draai daarna de vulkraan (9) open. Laat voor het doorspoelen van het toestel het water 5 minuten uit Leveringsomvang de overloopbuis stromen. - Elektrische waterverwarmer VEK 5 L resp. VEK 5 S • Sluit de vulkraan. met netsnoer • Draai de temperatuurkeuzeknop naar de "0" -stand.

  • Seite 18: Montage

    4 Installatie Montage 40±5 Afb. 4.1 Toestelafmetingen, montagematen, montage-elemen- • Breng de koudwaterstopkraan aan op de zelf gemon- Legenda 11 Koudwaterstopkraan teerde koudwateraansluiting. De afsluitplug (12) moet 12 Afsluitplug naar beneden wijzen. 13 Bevestigingsbeugel • Draai de bevestigingschroeven (14) op het toestel iets 14 Bevestigingsschroeven (toestel) los en verwijder de bevestigingsbeugel (13).

  • Seite 19: Eerste Ingebruikstelling

    • Zorg voor de water- en stroomtoevoer. installatievoorschriften nageleefd worden. • Open de koudwaterstopkraan (11), door de afsluitplug 2. Het is enkel aan de technici van de Vaillant fabriek (12) tegen de klok in te verdraaien. toegelaten om herstellingen of wijzigingen aan het •...

  • Seite 20: Recycling En Afvoer

    (typeplaatje), dan mag het na afloop van de gebruiksduur niet met het huisvuil worden meegegeven. Zorg er in dit geval voor dat uw Vaillant toestel alsmede de evt. aanwezige toebehoren na afloop van de ge- bruiksduur correct worden afgevoerd.

  • Seite 21: Technische Gegevens

    005124 zwenkuitloop, bevestigingsbeugel Als VEK 5 L echter zonder zoemer voor kokend water melding VEK 5 S 005121 beige/bruin Tabel 7.1 Typeoverzicht Toestelgegevens en toestelkenmerken H x B x D Afmetingen 345 mm x 265 mm x 165 mm (zie afb.
  • Seite 23 Pour l'installateur spécialisé / pour l'utilisateur Notices d'emploi et d'installation Appareil de production d'eau chaude électrique VEK 5 L VEK 5 S , FR...

  • Seite 24: Remarques Relatives À La Documentation

    : Type d'appareil Référence VEK 5 S (marron/beige) 005121 VEK 5 L (blanc/gris clair) 005122 VEK 5 L (blanc) 005124 Tabl. 1.1 Types d'appareils et références des articles Notices d'emploi et d'installation VEK 5 L / VEK 5 S 809196_08...

  • Seite 25: Description De L'appareil

    Toute utilisation abusive est interdite. Structure et fonctionnement L'appareil de production d'eau chaude électrique Utilisation VEK 5 L et VEK 5 S est destiné à la production d'eau chaude ou bouillante. Remarque sur les composants : - contenance : 5 litres - sélection en continu de la température entre 30°...

  • Seite 26: Soutirage D'eau Froide

    3 Utilisation Attention ! Le voyant de contrôle (4) s'allume, l'appareil commence La mise à la terre doit être accessible en per- à chauffer. manence une fois l'installation réalisée. Lorsque la température de l'eau sélectionnée est attein- te, le chauffage s'arrête et le voyant de contrôle Remplissage s'éteint.

  • Seite 27: Entretien

    Entretien Les appareils de production d'eau chaude électrique VEK 5 L et VEK 5 S n'ont besoin que d'un entretien ré- duit. Nettoyez l'extérieur du boîtier et les parties chro- mées avec un chiffon humide, éventuellement imbibé...

  • Seite 28: Installation

    L'Appareil de production d'eau chaude électrique prises en compte. VEK 5 L ou VEK 5 S doit être mis en place dans une pièce hors gel. Il doit se trouver à proximité d'un rac- Contenu de la livraison cord d'eau froide R 1/2 et d'une prise d'alimentation - Appareil de production d'eau chaude électrique...

  • Seite 29: Montage

    Installation 4 Montage 40±5 Fig. 4.1 Dimensions de l'appareil, dimensions de montage, élé- ments de montage • Approchez la soupape d'arrêt d'eau froide du raccord Légende 11 Soupape d'arrêt d'eau froide d'eau froide du client. La vis d'arrêt (12) doit pointer 12 Vis d'arrêt vers le bas.

  • Seite 30: Première Mise En Service

    électrique VEK 5 L ou VEK 5 S. se, par le non-respect des instructions de montage join- • Remettez-lui toutes les notices et documents de l'ap- tes à...

  • Seite 31: Recyclage Et Mise Au Rebut

    Cet appareil Vaillant étant soumis à la loi sur la mise en circulation, la reprise et l'enlèvement dans le respect de l'environnement des appareils électriques et électroni- ques (Loi sur les appareils électriques et électroniques),...

  • Seite 32: Caractéristiques Techniques

    étrier de fixation comme VEK 5 L mais sans signal sonore d'aver- tissement de la fin de chauffe de l'eau VEK 5 S 005121 beige/marron Tabl. 7.1 Vue d'ensemble des différents modèles Données et caractéristiques de l'appareil...
