10.2 Maße
LFC, Standardausführung - Gewinde

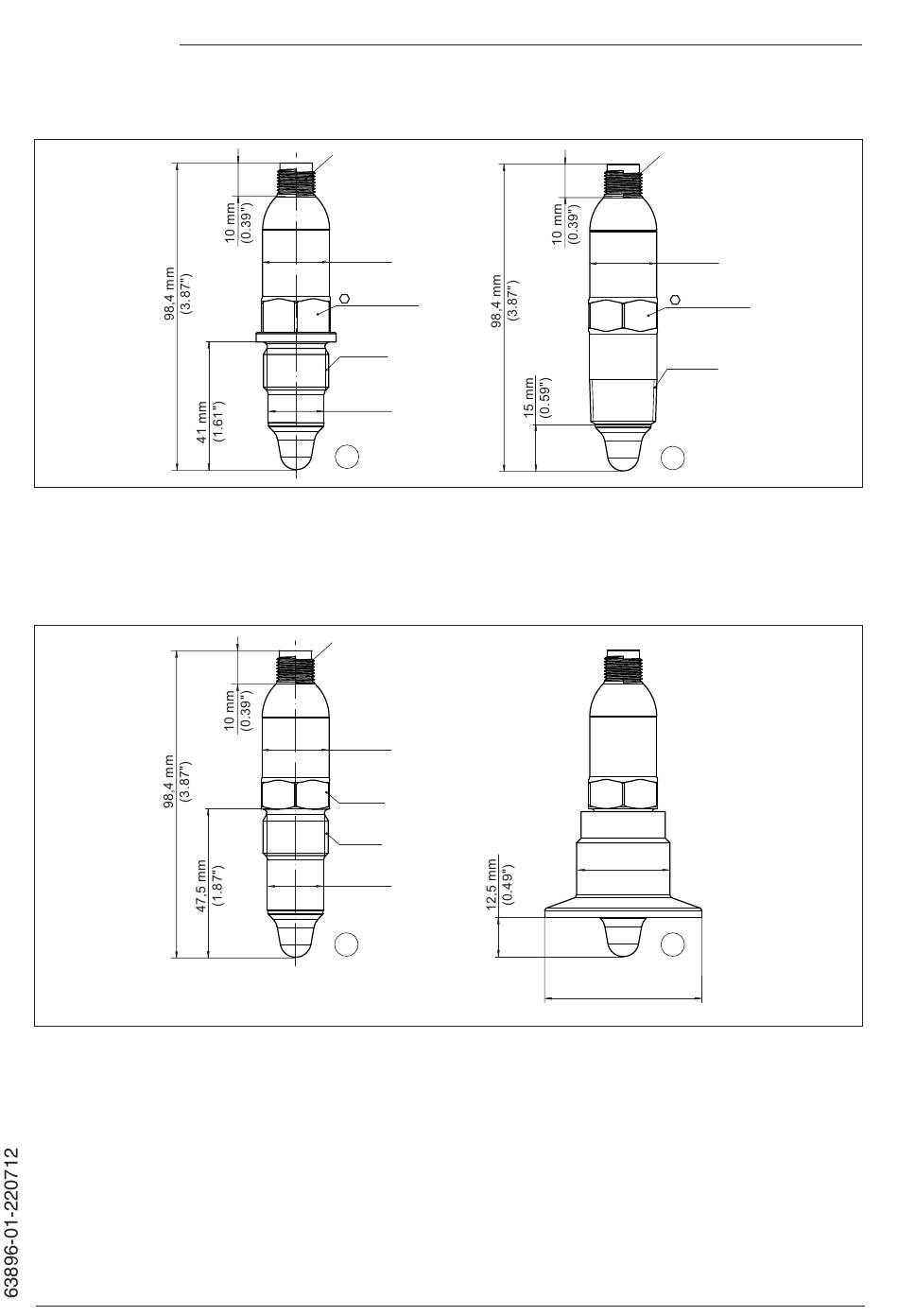

Abb. 9: LFC, Standardausführung - Gewinde
1 Gewinde G½ (DIN ISO 228/1) mit M12 x 1-Steckeranschluss
2 Gewinde ½ NPT mit M12 x 1-Steckeranschluss
LFC, Hygieneausführung - Gewinde
Abb. 10: LFC, Hygieneausführung - Gewinde
1 Gewinde G½ für hygienische Gewindeadapter (DIN ISO 228/1) mit M12 x 1-Steckeranschluss
2 LFC, Hygieneausführung in Gewindeadapter, Clamp
Beachten Sie, dass sich die Gesamtlänge durch die Steckverbindung verlängert.
LFC • Transistor mit IO-Link
M12 x 1
ø 21,5 mm
(0.85")
SW 21/32
G 1 /
2
ø 18 mm
(0.71")
1
M12 x 1
ø 21,5 mm
(0.85")
SW22
G 1 /
2
ø 18 mm
(0.71")
1
M12 x 1
ø 21,5 mm
(0.85")
SW 21/32
1 / NPT
2
2
ø 30 mm
(1.18")
2
ø 50,5 mm
(1.99")
