- Seite 22 Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber. Lizenzrechte Mit dem Kauf von Produkten von Motorola Solutions werden weder ausdrücklich noch stillschweigend, durch Rechtsverwirkung oder auf andere Weise Lizenzen unter dem Copyright, dem Patent oder den Patentanwendungen von Software von Motorola Solutions ausgegeben, außer der Nutzung von gewöhnlichen, nicht exklusiv erteilten, gebührenfreien Lizenzen, die sich aus der Anwendung der...
-
Seite 23: Haftungsausschluss
System möglicherweise nicht gelten oder nicht lizenziert sind oder von den Eigenschaften bestimmter mobiler Endgeräte (Funkgeräte) oder von der Konfiguration bestimmter Parameter abhängen können. Wenden Sie sich für weitere Informationen an Ihren Ansprechpartner von Motorola Solutions. 2022 Motorola Solutions, Inc. Alle Rechte vorbehalten ©... - Seite 24 Ihre geografische Region und Ihren Servicevertrag maßgeblich sind. Verwenden Sie diese Kontaktinformationen, um schnellstmögliche Antworten zu erhalten. Wenn es jedoch erforderlich ist, können Sie auch allgemeine Kontaktinformationen zum Support auf der Website von Motorola Solutions finden. Dazu gehen Sie wie folgt vor: 1 Geben Sie motorolasolutions.com...
-
Seite 25: Verwendete Symbole
MN003556A01-AC Verwendete Symbole Verwendete Symbole Visuelle Hinweise in der Dokumentation bieten dem Benutzer einen besseren Überblick. Die folgenden grafischen Symbole werden in der gesamten Dokumentation verwendet. GEFAHR: Das Signalwort GEFAHR und das entsprechende Sicherheitssymbol weisen auf Informationen hin, die bei Nichteinhaltung zum Tode oder zu schweren Verletzungen führen. WARNUNG: Das Signalwort WARNUNG und das entsprechende Sicherheitssymbol weisen auf Informationen hin, die bei Nichteinhaltung zum Tode oder zu schweren Verletzungen sowie... - Seite 26 MN003556A01-AC Hervorhebungskonventionen Hervorhebungskonventionen Die folgenden Hervorhebungskonventionen werden verwendet: Konvention Beschreibung Fett Dieser Schriftstil wird für Namen, z. B. von Fenstern, Schaltflächen und Bezeichnungen verwendet, die auf dem Bildschirm angezeigt werden (Beispiel: das Fenster Alarm-Browser). Wenn klar ist, dass beispielsweise eine Schaltfläche gemeint ist, wird nur der Name verwendet (Beispiel: Klicken Sie auf OK).
- Seite 27 2.2 Von Motorola Solutions autorisiertes Netzteil................ 14 2.3 Von Motorola Solutions autorisiertes Programmier-USB-Kabel..........15 2.4 Von Motorola Solutions autorisierte Antenne................ 15 2.4.1 Andere Antennen..................... 15 2.5 Weiteres von Motorola Solutions autorisiertes Zubehör............15 Kapitel 3 : Betriebsanweisungen................17 3.1 Aufladen des Pagers......................17 3.2 Einhändiges Entfernen......................19 3.3 Installieren der Antenne......................19...
-
Seite 28: Wichtige Sicherheitsanweisungen
Personen- und Sachschäden verursachen. • Um das Risiko von Feuer, Stromschlägen oder Verletzungen zu minimieren, verwenden Sie nur das von Motorola Solutions empfohlene Zubehör. • Dies ist ein Produkt der Klasse A. Dieses Produkt kann in Haushalten Pager-Störungen... -
Seite 29: Sicherheitsrichtlinien Für Den Betrieb
MN003556A01-AC Sicherheitsrichtlinien für den Betrieb Sicherheitsrichtlinien für den Betrieb • Dieses Gerät ist nicht für die Verwendung im Freien geeignet. Verwenden Sie das Gerät nur in trockenen Umgebungen/Bedingungen. • Die maximale Umgebungstemperatur um das Ladegerät darf 40 °C (104 °F) nicht übersteigen. •... -
Seite 30: Kapitel 1 : Homestation - Übersicht

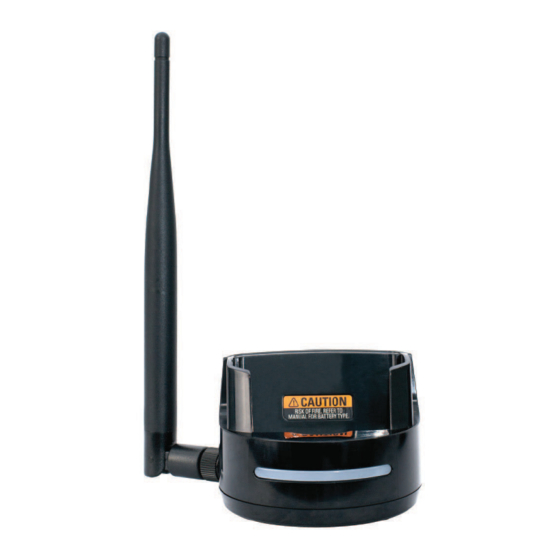

MN003556A01-AC Kapitel 1 : Homestation – Übersicht Kapitel 1 Homestation – Übersicht Die Pager-Homestation PMPN4142 TETRA TPG2200 ist ein Ladegerät und eine Dockingstation für den TPG2200-Pager. HINWEIS: Der Begriff „Funkgerät“ in diesem Handbuch bezieht sich ebenfalls auf Pager und andere Funkkommunikationsgeräte. - Seite 31 MN003556A01-AC Kapitel 1 : Homestation – Übersicht Abbildung 2: Homestation – Übersicht...
- Seite 32 MN003556A01-AC Kapitel 1 : Homestation – Übersicht Abbildung 3: Abflusslöcher Element Beschreibung SMA-Peitschenantenne mit Drehfunktion USB-C-Anschluss Abstandhalter HINWEIS: Der mit der Homestation gelieferte Abstandhalter ist für die Verwendung mit dem Akku mit Standardkapazität gedacht (Teilenummer des Abstandhalter-Kits: HN001086A02). Beim Laden des Hochleistungsakkus PMNN4586_ den Abstandhalter durch den dünneren Abstandhalter (Teilenummer HN001086A01)
-
Seite 33: Relaisspezifikation
MN003556A01-AC Kapitel 1 : Homestation – Übersicht Relaisspezifikation Dieser Abschnitt enthält die technischen Daten des Relais. • Nennschaltleistung (Widerstandslast): 2 A 30 VDC, 0,5 A 125 VAC. • Maximale Schaltleistung (Widerstandslast): 60 W, 62,5 VA. • Maximale Schaltspannung: 220 VDC, 125 VAC... -
Seite 34: Kapitel 2 : Autorisierte Kits
(240 V AC), 5 VDC/1,5 A L6 USB-C (1,8 m Kabellänge) HINWEIS: Verwenden Sie nur von Motorola genehmigte Ladegeräte und Kabel, diese bieten eine optimale Leistung. Die Verwendung anderer Ladegeräte kann zur unvollständigen Aufladung oder einer verringerten Lebensdauer des Akkus führen. -
Seite 35: Von Motorola Solutions Autorisiertes Programmier-Usb-Kabel
Antenne herstellen, und der Pager verwendet seine interne Antenne zum Senden und Empfangen von Signalen. Weiteres von Motorola Solutions autorisiertes Zubehör Das folgende Zubehör ist zur Verwendung mit der Homestation zugelassen. Tabelle 5: Weiteres von Motorola Solutions autorisiertes Zubehör Kit-Nummer Beschreibung HN001086A01... - Seite 36 MN003556A01-AC Kapitel 2 : Autorisierte Kits Kit-Nummer Beschreibung Zur Verwendung mit dem Hochleistungsakku (PMNN4586_) beim Laden mit der Homestation. HN001086A02 Abstandhalter Zur Verwendung mit dem Akku mit Standardkapazität (PMNN4510_) beim Laden mit der Homestation.
-
Seite 37: Kapitel 3 : Betriebsanweisungen
MN003556A01-AC Betriebsanweisungen Kapitel 3 Betriebsanweisungen Die Homestation ist ausschließlich für die Verwendung mit einem autorisierten Motorola Solutions Akku und Netzteil vorgesehen. Die Verwendung von nicht zugelassenen Produkten kann einen ordnungsgemäßen Betrieb beeinträchtigen und das Gerät beschädigen. Aufladen des Pagers Das Fach der Homestation bietet Platz für einen Pager mit eingesetztem Akku. - Seite 38 MN003556A01-AC Kapitel 3 : Betriebsanweisungen Abbildung 4: Einsetzen des Pagers Wenn der Pager ordnungsgemäß im Homestation-Fach eingesetzt ist, zeigt der Pager die Meldung Homestation verbunden an. HINWEIS: Beim Einsetzen des Pagers in die Dockingstation ist sicherzustellen, dass der Abstandhalter entsprechend im Homestation-Fach platziert wurde.
-
Seite 39: Einhändiges Entfernen
MN003556A01-AC Kapitel 3 : Betriebsanweisungen Einhändiges Entfernen Dieser Abschnitt enthält Informationen zum Entfernen mit einer Hand. Abbildung 5: Einhändiges Entfernen Installieren der Antenne Vorgehensweise: 1 Schrauben Sie die Antenne fest. Abbildung 6: Installieren der Antenne 2 Biegen der Antenne. -
Seite 40: Crimpen Der Hülsen
MN003556A01-AC Kapitel 3 : Betriebsanweisungen Abbildung 7: Biegen der Antenne HINWEIS: Um eine bessere Leistung zu erzielen, biegen Sie die Antenne zur Anpassung an die Umgebung in eine vertikale Position. Crimpen der Hülsen Vorgehensweise: 1 Ziehen Sie die Hülle vom Kabelbaum des Alarmsystems ab. 2 Führen Sie sie in die bereitgestellten Hülsen ein, und crimpen sie diese mit einem Crimpwerkzeug. -
Seite 41: Trennen Des Alarmsystems Von Der Homestation
MN003556A01-AC Kapitel 3 : Betriebsanweisungen Abbildung 9: Einführen der Hülsen in den Relaisanschluss Trennen des Alarmsystems von der Homestation Vorgehensweise: 1 Um die externen Alarmdrähte zu entfernen, verwenden Sie eine Nadelzange oder etwas Ähnliches, und aktivieren Sie damit die Regler am Relaisanschluss. 2 Ziehen Sie die Drähte heraus, wenn die Regler aktiviert sind. - Seite 42 MN003556A01-AC Kapitel 3 : Betriebsanweisungen Abbildung 10: Die Regler am Relaisanschluss Element Beschreibung Regler...
