HANDBUCH ZUR HF-
ENERGIESTRAHLUNG UND
PRODUKTSICHERHEIT FÜR
HANDSPRECHFUNKGERÄTE
ACHTUNG!
Bevor Sie dieses Produkt verwenden, lesen Sie das Handbuch
zur HF-Energiestrahlung und Produktsicherheit, das im
Lieferumfang des Funkgeräts enthalten ist. Das Handbuch
enthält Anweisungen für die sichere Verwendung sowie
Informationen zum Gefahrenbewusstsein und zur
Risikovermeidung gemäß anwendbaren Normen und
Vorschriften in Bezug auf HF-Energie.
Packungsinhalt
•

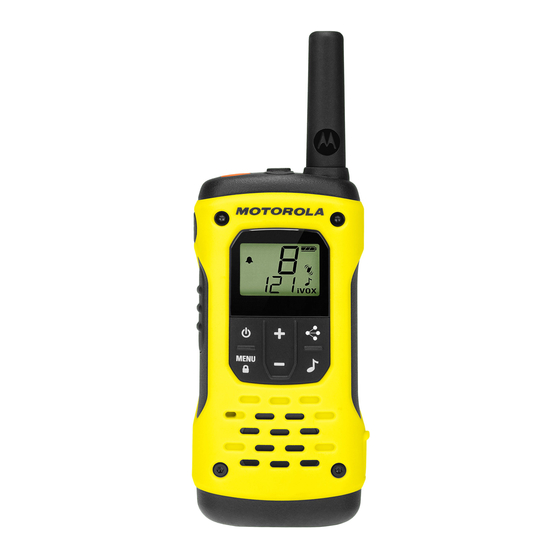

2 x TLKR T92 H20-Funkgerät
•
2 x Gürtelclip
•
1 x Autoladegerät mit zwei USB-Kabeln
•
2 x aufladbarer NiMH-Akkupack (800 mAh)
•
Handbuch für TLKR T92 H20
Frequenztabelle
Kan. Freq. (MHz)
Kan. Freq. (MHz)
1
446.00625
4
446.04375
2
446.01875
5
446.05625
3
446.03125
6
446.06875
Funktionen und technische Daten
•
8 PMR-Kanäle
•
121 Subcodes (38 CTCSS-Codes und 83 DCS-Codes)
•
Bis zu 10 km Reichweite*
•
VOX
•
Taschenlampe mit WEISSER und ROTER LED
•
20 wählbare Ruftonwarnungen
•
LCD-Anzeige mit Hintergrundbeleuchtung
•
Roger-Signalton
•
Micro-USB-Anschluss zum Aufladen
•
Akku-/Batteriestandanzeige
•
Kanalüberwachung
•
Kanalsuche
•
Zweikanalüberwachung
•
Tastensperre
•
Automatische Steuerung zur Rauschunterdrückung
•
Automatische Wiederholung (Bildlauf)
•
Alarm bei niedrigem Akku-/Batteriestand
•
Standby bei niedrigem Akku-/Batteriestand
•
Ton (Ein/Aus)
•
Lautlosmodus (Vibrationsalarm)
•
Notruffunktionen
•
Wasseraktivierte Taschenlampe
•
IP-Schutzart: IP67
•
Stromversorgung: NiMH-Akkupack/3 x AA-Alkalibatterien
•
Akkubetriebsdauer: 16 Stunden (unter normalen Nutzungsbedingungen)
* Reichweite kann je nach Umwelt- bzw. topografischen
Bedingungen unterschiedlich ausfallen.
Wasserdicht
Dieses Funkgerät ist nach IP-67-Standards wasserdicht. Es ist
wasserdicht beim Eintauchen in Wasser von bis zu 1 Meter
Tiefe für bis zu 30 Minuten. Das Funkgerät ist nur dann vor
Wasser, Regen und Spritzwasser geschützt, wenn die
Batterieabdeckung und der Anschluss für das
Kopfhörerzubehör abgedichtet sind. Öffnen Sie den Deckel des
Batteriefachs oder die Abdeckung des Kopfhöreranschlusses
Kan. Freq. (MHz)
nur, wenn das Funkgerät trocken ist. Das Kopfhörerzubehör
7
446.08125
sollte nur in trockenen Umgebungen verwendet werden.
8
446.09375
Die Ladestation und der Netzteiladapter sind nicht wasserdicht.
Setzen Sie das Ladegerät niemals Regen oder Schnee aus.
Laden Sie die Funkgeräte nur an einem trockenen Ort. Legen
Sie keine nassen Funkgeräte in die Ladestation ein.
WARNUNG: Dieses Funkgerät schwimmt mit dem
mitgelieferten NiMH-Akku (800 mAh) auf der
Wasseroberfläche. Es schwimmt möglicherweise nicht mit
anderen Akkus oder Batterien.
1
