Schnellstartanleitung

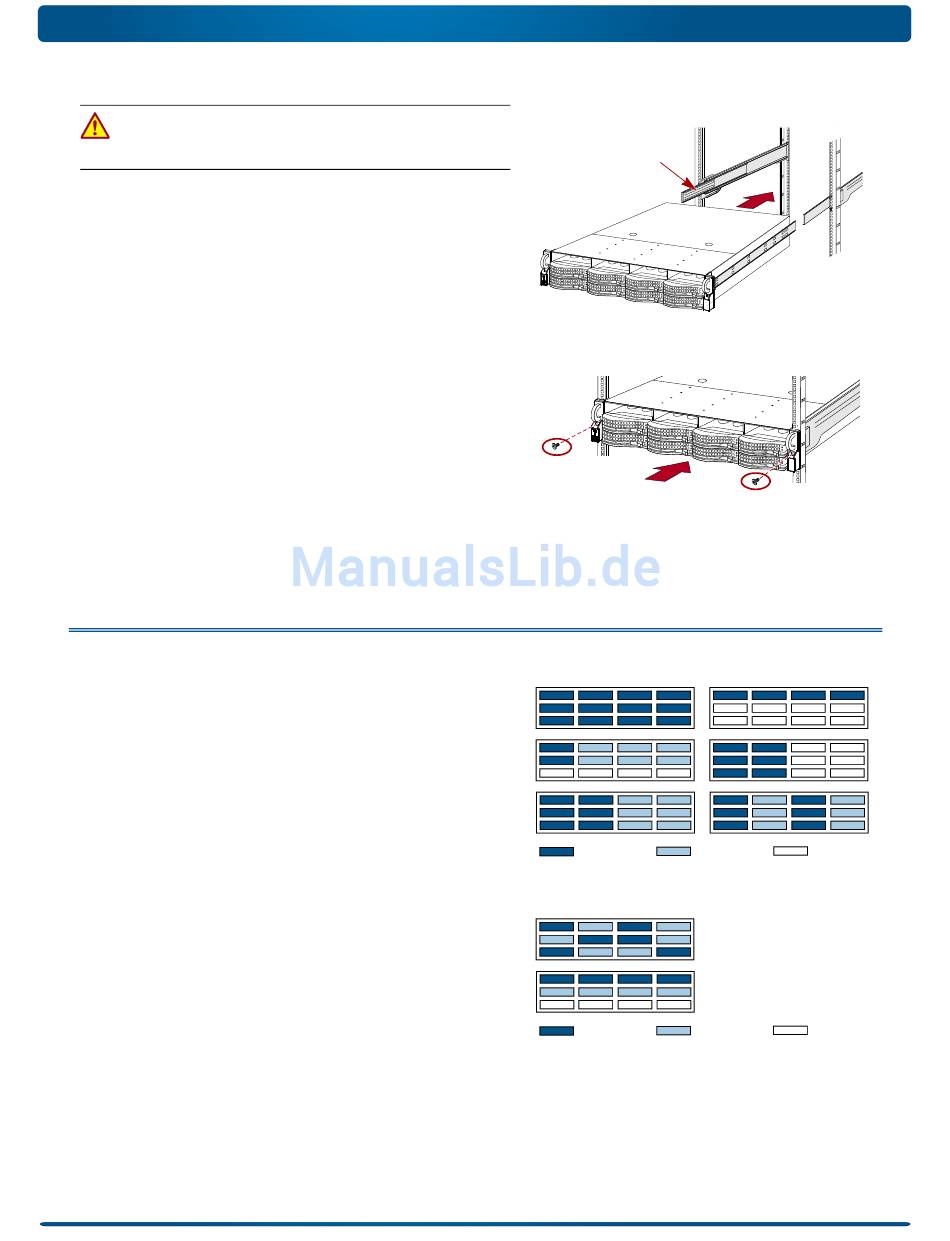

Installation des Geräts im Rack
WARNUNG: Um Verletzungen zu vermeiden, empfehlen wir zur
Rack-Installation oder -Deinstallation die Nutzung einer
mechanischen Hebehilfe (oder mindestens zwei Personen).
1. Ziehen Sie an der Vorderseite die mittleren
Schienenelemente auseinander, bis sie einrasten (klicken).
2. Vergewissern Sie sich, dass sich die mit Kugellagern
versehenen Stützen vorne befinden.
3. Verwenden Sie eine mechanische Hebehilfe oder zwei
Personen, um den Server in die Schienen einzusetzen.
Heben Sie den Server auf die Montagehöhe und sorgen Sie
dafür, dass die inneren Elemente des Servers in die
mittleren Elemente eingreifen, die aus dem Rack
hervorragen. Schieben Sie den Server dann so weit, wie es
geht, ins Rack.
4. Schieben Sie die Einheit ein paar Mal hinein und heraus,
um sicherzustellen, dass der N2000 nicht klemmt.
Falls die Einheit klemmt, stellen Sie sicher, dass die
vorderen und hinteren Flansche in den richtigen Bohrungen
montiert sind, und korrigieren Sie die
Schlittenpositionierung entsprechend.
5. Befestigen Sie die Flansche des N2000 mit den zwei
mitgelieferten Schrauben am Rack.
Schritt 3: Installieren der Laufwerke
Bei Versand sind die ersten vier Steckplätze leer, in den übrigen
Steckplätzen sind Blindmodule eingesetzt. Eine beliebige
Kombination aus 4 bis zu 12 SAS- bzw. SATA-Laufwerken kann
zusammen mit leeren Blindmodulen für nicht belegte
Laufwerksplätze installiert werden. Die Laufwerke werden
separat einzeln oder in Viererpaketen verkauft.
Empfohlene Laufwerkskonfigurationen
Vor der Installation der Laufwerke in einen SnapServer N2000
muss Folgendes beachtet werden:
• Zwar können Laufwerke mit unterschiedlicher Kapazität
installiert werden, doch sollten sie nicht im gleichen RAID-
Array zusammengefasst werden, da die Kapazitätsnutzung
für alle Laufwerke in der RAID auf die Kapazität der
kleinsten Laufwerkseinheit beschränkt ist.
• Laufwerke mit unterschiedlicher
Umdrehungsgeschwindigkeit (wie beispielsweise SAS- und
SATA-Laufwerke) können zwar verwendet werden, sollten
jedoch nicht in demselben Slot installiert werden bzw. sollten
sie durch Laufwerke mit anderer
Umdrehungsgeschwindigkeit voneinander getrennt werden.
Wenn Sie Laufwerke mit unterschiedlicher
Umdrehungsgeschwindigkeit miteinander kombinieren,
verwenden Sie die Abbildungen unten, um die Anordnung
Ihrer Festplattenlaufwerke zu planen.
10400288-002-DE 03/2011
Unterstützte Konfigurationen
Umdrehungs-
geschwindigkeit A
Nicht unterstützte Konfigurationen
Umdrehungs-
geschwindigkeit A
©2010-11 Overland Storage, Inc.
Mit Kugellager
versehene
Stütze
Umdrehungs-
geschwindigkeit B
Bauen Sie keine Laufwerke
mit unterschiedlicher
Umdrehungs-
geschwindigkeit
nebeneinander ein.
Umdrehungs-
geschwindigkeit B
Blindmodule
Blindmodule
Seite 4 von 8
