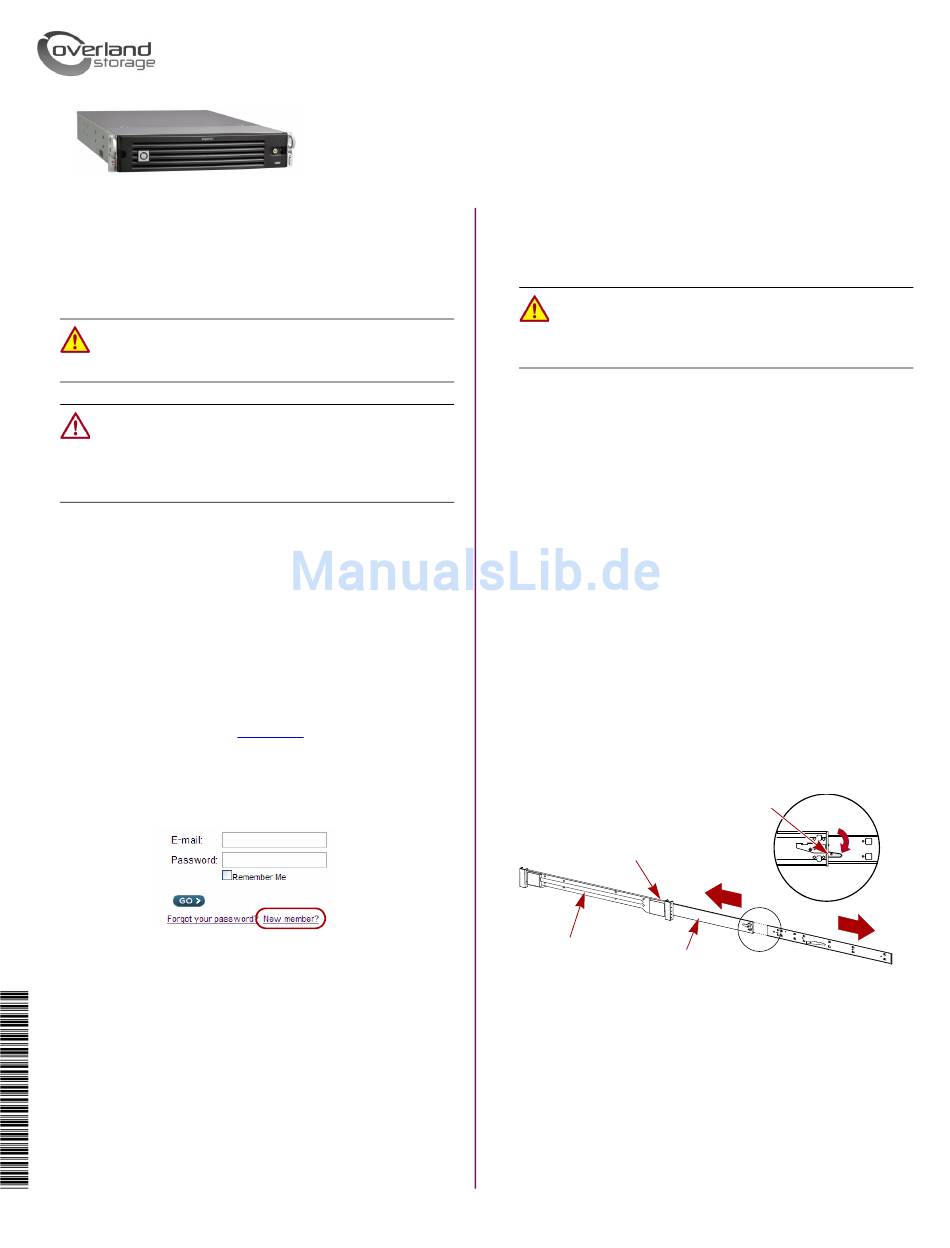

Übersicht
In diesem Dokument ist beschrieben, wie Sie das
SnapServer Expansion E2000-Array von Overland Storage
auspacken und in ein EIA-310-Rack mit vier Standbeinen
und 32 Zoll Tiefe installieren.
WARNUNG: Um das Risiko eines elektrischen Schlags oder
Schäden am Gerät zu vermeiden, ziehen Sie stets den
Netzstecker, bevor Sie an der Einheit arbeiten.
VORSICHT: Halten Sie sich an die Standardvorsichts-
maßnahmen für elektrostatische Entladung, wenn Sie
Arbeiten an der Einheit durchführen, um Schäden am
Mikroschaltkreis oder an Geräten, die gegen statische Ladung
empfindlich sind, zu verhindern.
Registrieren Sie sich zuerst
Bevor Sie beginnen, müssen Sie zunächst unbedingt Ihre
Overland-Garantie aktivieren. Technischer Support und
Garantiesupport stehen erst zur Verfügung, wenn Sie
Folgendes ausgeführt haben:
1. Gehen Sie zur Website von Overland Storage
(http://www.overlandstorage.com/).
2. Klicken Sie auf die Registerkarte Service und Support.
3. Wählen Sie auf der Registerkarte Meine Produkte >
Neues Produkt registrieren.
4. Geben Sie auf der Seite
und Ihr Passwort ein
HINWEIS: Wenn Sie noch kein Mitglied sind, klicken Sie auf
„Neues Mitglied?" und befolgen Sie die Anweisungen. Die
Anmeldung ist kostenlos.
Abbildung 1. Anmelden auf der Support-Seite
5. Geben Sie die Informationen ein und klicken Sie auf
Senden.
Sie erhalten innerhalb von drei Arbeitstagen eine E-Mail
von Overland mit Ihrem Garantie-Zertifikat. Um den
Vorgang abzuschließen, befolgen Sie die darin enthaltenen
Anweisungen.
10400286-001 08/2010
SnapServer
Anmelden
Ihre E-Mail-Adresse
(Abbildung
1).
© 2010 Overland Storage, Inc.
®
Expansion E2000
Kurzanleitung
Rack-Installation
Vor der Installation der Plattenlaufwerke sollten Sie die
Einheit zunächst im Rack befestigen.
WARNUNG: Seien Sie vorsichtig bei der Rack-Installation
oder -Entnahme, um ein versehentliches Kippen des Racks
zu vermeiden und das Rack nicht zu beschädigen bzw. sich selbst
zu verletzen.
Das mit dem E2000 gelieferte Schienen-Kit ist für die
Installation in den zwei wichtigsten Arten von Hardware-
Racks eingerichtet: EIA-310-Racks mit quadratischen oder
runden Bohrungen.
HINWEIS: Ein Telco-Rack mit zwei Standbeinen oder ein Rack
mit weniger als 29-Zoll Tiefe trägt den Server nicht. Außerdem
empfiehlt Overland Storage für Racks mit Gewindebohrung die
Verwendung eines Einlegebodens.
Die Schienen sind nicht beliebig montierbar. Sie sind mit
den Prägungen LH (links) und RH (rechts) versehen und
müssen an der entsprechenden Seite (von vorne auf das
Rack gesehen) montiert werden.
Befestigen der inneren Schienen am Gehäuse
Diese Vorgehensweise ist bei jedem Rack-Typ erforderlich:
1. Markieren Sie die Schraubenlöcher am Rack, in denen
die Schienen montiert werden.
HINWEIS: Stellen Sie sicher, dass die hinteren Löcher mit den
vorderen Löchern horizontal in einer Linie ausgerichtet sind,
so dass die Einheit genau waagrecht steht.
2. Entnehmen Sie die innere Schiene
dem Schienen-Set:
Verriegelung inneres Element
Verriegelung mittleres Element
(versteckt)
Äußeres Element
Mittleres Element
Abbildung 2. Entriegelungshebel für innere Schiene
a. Ziehen Sie das Schienen-Set ganz aus.
b. Drücken Sie den Verriegelungshebel des inneren
Elements nach unten und entfernen Sie die innere
Schiene.
c. Lösen Sie das mittlere Element und schieben
Sie es zurück in das äußere Element.
(Abbildung
2) aus
Seite 1 von 5
