Schnellstartanleitung
Der mitgelieferte Schienensatz eignet sich zur Installation in
19"-Racks (EIA-310) mit Quadratlochung und runden
Befestigungsbohrungen.
Die Schienen sind nicht beliebig montierbar. Sie sind mit den
Prägungen LH (links) und RH (rechts) versehen und müssen an
der entsprechenden Seite (von vorne auf das Rack gesehen)
montiert werden.
HINWEIS: Auch wenn die Schienenlänge gekürzt werden kann, tragen
Teclo-Racks mit zwei Standbeinen oder ein Rack mit weniger als 29"
Tiefe diesen Server NICHT. Außerdem empfehlen wir für Racks mit
Gewindebohrung die Verwendung eines Einlegebodens.
Befestigen der inneren Schienen am Gehäuse
Dieser Arbeitsablauf ist für alle Rack-Typen erforderlich:
1. Markieren Sie die Schraubenlöcher im Rack, an denen die
Schienen installiert werden sollen.
HINWEIS: Stellen Sie sicher, dass die hinteren Löcher mit den
vorderen Löchern horizontal in einer Linie ausgerichtet sind, so
dass die Einheit genau waagerecht steht.
2. Nehmen Sie die innere Schiene aus dem Schienensatz:
a. Ziehen Sie den Schienensatz vollständig aus.
b. Drücken Sie den Entriegelungshebel für das innere
Element herunter und ziehen Sie die innere Schiene
heraus.
c. Lösen Sie das mittlere Element und schieben Sie es
zurück in das äußere Element.
3. Befestigen Sie das rechte innere Element:
a. Positionieren Sie die Schiene mit Blick auf das Gehäuse
an der rechten Seite des Servers, so dass die Fixierlaschen
durch die Löcher in der Schiene führen.
b. Schieben Sie die Schiene nach vorne, um sie zu fixieren.
Hierfür kann etwas Kraft erforderlich sein, da ein
gewisser Druck notwendig ist.
c. Befestigen Sie die Schiene mit den
Kreuzschlitzschrauben.
4. Wiederholen Sie
Schritt
zu installieren.
WICHTIG: Fahren Sie je nach Rack-Typ mit
mit Quadratlochung"
Rundlochung"
fort.
Montage des Racks mit Quadratlochung
1. Befestigen Sie die linke äußere Schiene am Rack:
a. Positionieren Sie die Schiene an der Innenseite der
vorderen Rack-Schiene, so dass die Haken gemäß den
Bohrungen ausgerichtet sind.
10400288-002-DE 03/2011
3, um das linke innere Element
„Montage des Racks
oder
„Montage des Racks mit
©2010-11 Overland Storage, Inc.

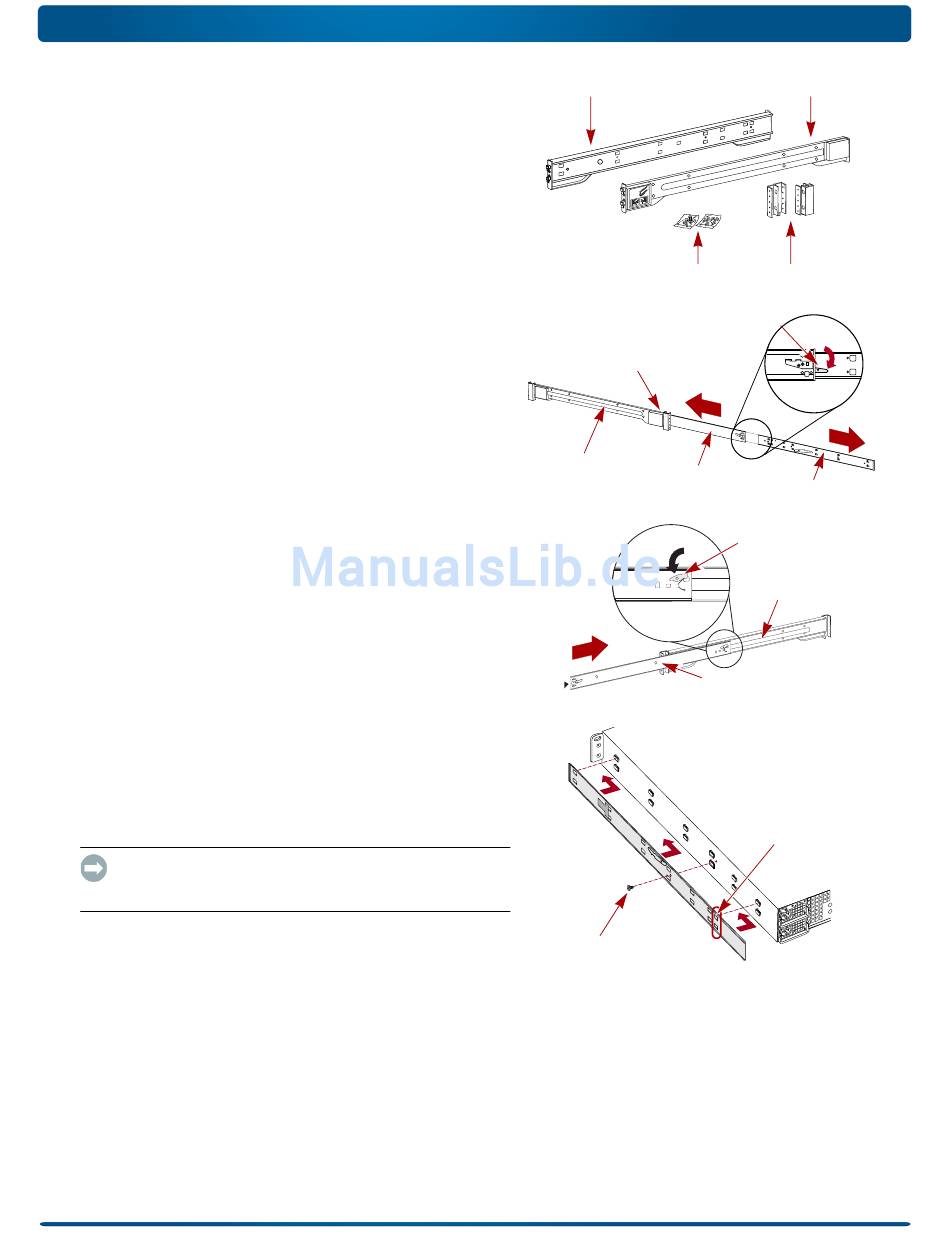

Linke (LH) Schiene
Schrauben
Entriegelungshebel
Entriegelungshebel
fürs innere
für das mittlere
Element
Element (versteckt)
Äußeres Element
Mittleres Element
Mittleres Element
Schraube
Rechte (RH) Schiene
Adapter
Inneres Element
Verriegelung
Äußeres
Element
Ausrichten der
rückwärtigen
Löcher mit den
Fixierlaschen
Seite 2 von 8
