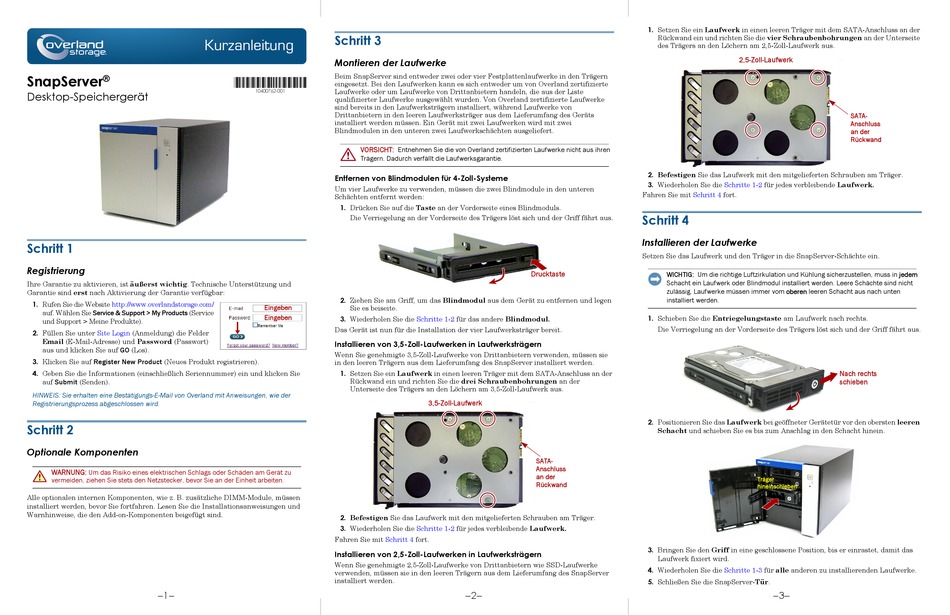

Overland Storage SnapServer Kurzanleitung

Kurzanleitung
SnapServer ®
Desktop-Speichergerät
Schritt 1
Registrierung
Ihre Garantie zu aktivieren, ist äußerst wichtig. Technische Unterstützung und
Garantie sind erst nach Aktivierung der Garantie verfügbar:
1. Rufen Sie die Website http://www.overlandstorage.com/
auf. Wählen Sie Service & Support > My Products (Service
und Support > Meine Produkte).
2. Füllen Sie unter Site Login (Anmeldung) die Felder
Email (E-Mail-Adresse) und Password (Passwort)
aus und klicken Sie auf GO (Los).
3. Klicken Sie auf Register New Product (Neues Produkt registrieren).
4. Geben Sie die Informationen (einschließlich Seriennummer) ein und klicken Sie
auf Submit (Senden).
HINWEIS: Sie erhalten eine Bestätigungs-E-Mail von Overland mit Anweisungen, wie der
Registrierungsprozess abgeschlossen wird.
Schritt 2
Optionale Komponenten
WARNUNG:
Um das Risiko eines elektrischen Schlags oder Schäden am Gerät zu
vermeiden, ziehen Sie stets den Netzstecker, bevor Sie an der Einheit arbeiten.
Alle optionalen internen Komponenten, wie z. B. zusätzliche DIMM-Module, müssen
installiert werden, bevor Sie fortfahren. Lesen Sie die Installationsanweisungen und
Warnhinweise, die den Add-on-Komponenten beigefügt sind.
–1–
Schritt 3
Montieren der Laufwerke
Beim SnapServer sind entweder zwei oder vier Festplattenlaufwerke in den Trägern
*10400762-001*
eingesetzt. Bei den Laufwerken kann es sich entweder um von Overland zertifizierte
10400762-001 Laufwerke oder um Laufwerke von Drittanbietern handeln, die aus der Liste
qualifizierter Laufwerke ausgewählt wurden. Von Overland zertifizierte Laufwerke
sind bereits in den Laufwerksträgern installiert, während Laufwerke von
Drittanbietern in den leeren Laufwerksträger aus dem Lieferumfang des Geräts
installiert werden müssen. Ein Gerät mit zwei Laufwerken wird mit zwei
Blindmodulen in den unteren zwei Laufwerkschächten ausgeliefert.
VORSICHT: Entnehmen Sie die von Overland zertifizierten Laufwerke nicht aus ihren
Trägern. Dadurch verfällt die Laufwerksgarantie.
Entfernen von Blindmodulen für 4-Zoll-Systeme
Um vier Laufwerke zu verwenden, müssen die zwei Blindmodule in den unteren
Schächten entfernt werden:
1. Drücken Sie auf die Taste an der Vorderseite eines Blindmoduls.
Die Verriegelung an der Vorderseite des Trägers löst sich und der Griff fährt aus.
2. Ziehen Sie am Griff, um das Blindmodul aus dem Gerät zu entfernen und legen
Eingeben Sie es beiseite.
Eingeben
3. Wiederholen Sie die
Das Gerät ist nun für die Installation der vier Laufwerksträger bereit.
Installieren von 3,5-Zoll-Laufwerken in Laufwerksträgern
Wenn Sie genehmigte 3,5-Zoll-Laufwerke von Drittanbietern verwenden, müssen sie
in den leeren Trägern aus dem Lieferumfang des SnapServer installiert werden.
1. Setzen Sie ein Laufwerk in einen leeren Träger mit dem SATA-Anschluss an der
Rückwand ein und richten Sie die drei Schraubenbohrungen an der
Unterseite des Trägers an den Löchern am 3,5-Zoll-Laufwerk aus.
2. Befestigen Sie das Laufwerk mit den mitgelieferten Schrauben am Träger.
3. Wiederholen Sie die
Fahren Sie mit Schritt 4
Installieren von 2,5-Zoll-Laufwerken in Laufwerksträgern
Wenn Sie genehmigte 2,5-Zoll-Laufwerke von Drittanbietern wie SSD-Laufwerke
verwenden, müssen sie in den leeren Trägern aus dem Lieferumfang des SnapServer
installiert werden.
Drucktaste
Schritte 1-2 für das andere Blindmodul.
3,5-Zoll-Laufwerk
SATA-
Anschluss
an der
Rückwand
Schritte 1-2 für jedes verbleibende Laufwerk.
fort.
–2–
1. Setzen Sie ein Laufwerk in einen leeren Träger mit dem SATA-Anschluss an der
Rückwand ein und richten Sie die vier Schraubenbohrungen an der Unterseite
des Trägers an den Löchern am 2,5-Zoll-Laufwerk aus.
2,5-Zoll-Laufwerk
2. Befestigen Sie das Laufwerk mit den mitgelieferten Schrauben am Träger.
3. Wiederholen Sie die Schritte 1-2 für jedes verbleibende Laufwerk.
Fahren Sie mit Schritt 4 fort.
Schritt 4
Installieren der Laufwerke
Setzen Sie das Laufwerk und den Träger in die SnapServer-Schächte ein.
WICHTIG: Um die richtige Luftzirkulation und Kühlung sicherzustellen, muss in jedem
Schacht ein Laufwerk oder Blindmodul installiert werden. Leere Schächte sind nicht
zulässig. Laufwerke müssen immer vom oberen leeren Schacht aus nach unten
installiert werden.
1. Schieben Sie die Entriegelungstaste am Laufwerk nach rechts.
Die Verriegelung an der Vorderseite des Trägers löst sich und der Griff fährt aus.
2. Positionieren Sie das Laufwerk bei geöffneter Gerätetür vor den obersten leeren
Schacht und schieben Sie es bis zum Anschlag in den Schacht hinein.
Träger
hineinschieben
3. Bringen Sie den Griff in eine geschlossene Position, bis er einrastet, damit das
Laufwerk fixiert wird.
4. Wiederholen Sie die Schritte 1-3 für alle anderen zu installierenden Laufwerke.
5. Schließen Sie die SnapServer-Tür.
–3–
SATA-
Anschluss
an der
Rückwand
Nach rechts
schieben
