Overland Storage SnapServer Kurzanleitung

Kurzanleitung

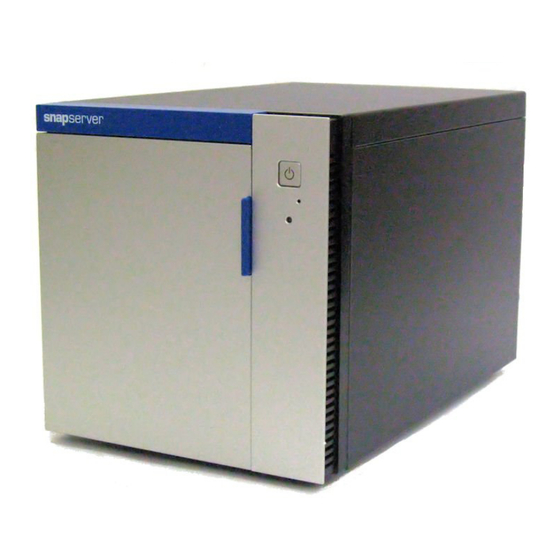

SnapServer ®
Desktop-Speichergerät
Schritt 1
Ihre Garantie zu aktivieren, ist äußerst wichtig. Technische Unterstützung und
Garantie sind erst nach Aktivierung der Garantie verfügbar:
1. Gehen Sie zu http://www.overlandstorage.com/ und
wählen Sie Service & Support (Service und Support) >
My Products (Meine Produkte).
2. Füllen Sie unter Site Login (Anmeldung) die
Felder E-mail Address (E-Mail-Adresse) und
Password (Kennwort) aus und klicken Sie auf GO.
3. Klicken Sie auf Register New Product (Neues Produkt registrieren).
4. Geben Sie die Informationen (einschließlich Seriennummer) ein und klicken Sie
auf Submit (Senden).
HINWEIS: Sie erhalten eine Bestätigungs-E-Mail von Overland mit Anweisungen, wie der
Registrierungsprozess abgeschlossen wird.
Schritt 2
WARNUNG:
Um das Risiko eines elektrischen Schlags oder Schäden am Gerät zu
vermeiden, ziehen Sie stets den Netzstecker, bevor Sie an der Einheit arbeiten.
Optionale interne Komponenten wie eine PCIe-Karte oder ein zusätzliches DIMM
müssen installiert werden, bevor Sie fortfahren. Lesen Sie die Installationsanweisungen
und Warnhinweise, die den Add-on-Komponenten beigefügt sind.
Step 3
Das Gerät kann bis zu vier Festplattenlaufwerke aufnehmen. Wenn weniger als vier
Laufwerke installiert werden, müssen zur Regulierung der Luftzirkulation leere
Blindmodule im Gerät installiert werden.
Die leeren Blindmodule müssen entfernt werden, bevor die Laufwerksträger im Gerät
installiert werden können.
–1–

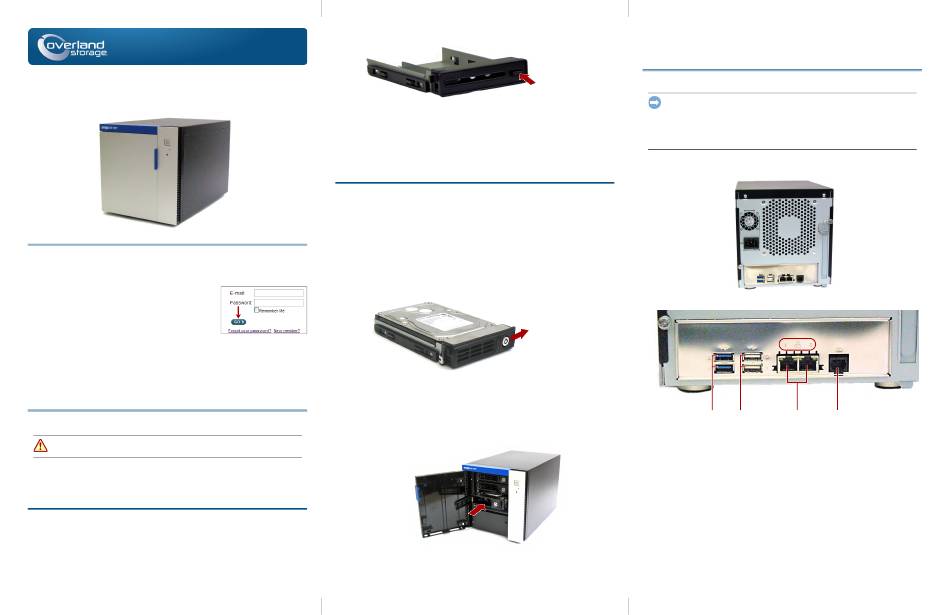

So entfernen Sie ein leeres Blindmodul aus dem Gerät:
*10400680­001*
10400680-001
1. Drücken Sie auf die Taste an der Vorderseite des Laufwerksträgers.
Die Verriegelung an der Vorderseite des Trägers wird gelöst und der Griff wird
ausgefahren.
2. Ziehen Sie am Griff, um das leere Blindmodul aus dem Gerät zu entfernen.
3. Stellen Sie das leere Blindmodul auf einer sicheren Oberfläche ab.
Wiederholen Sie die Schritte 1-3
Schritt 4
Alle Laufwerke für den SnapServer Desktop-Speichergerät sind einzeln verpackt und
müssen eingebaut werden. Der SnapServer Desktop-Speichergerät kann bis zu vier
Festplattenlaufwerke aufnehmen. Die Einheit wird mit der bestellten
Laufwerksanzahl ausgeliefert.
Der Griffmechanismus muss gelöst werden, um die Laufwerksträger im SnapServer
Desktop-Speichergerät einzubauen.
HINWEIS: Laufwerke müssen immer vom oberen Schacht aus nach unten installiert werden.
Sobald alle Laufwerke installiert sind, müssen zur Regulierung der Luftzirkulation in den
leeren Schächten Blindmodule eingesetzt werden.
Eingeben
Eingeben
1. Schieben Sie die Entriegelungstaste auf dem Träger nach rechts.
Die Verriegelung auf der Vorderseite des Trägers wird gelöst und der Griff wird
ausgefahren.
2. Legen Sie den Träger auf einer sicheren Fläche ab.
3. Positionieren Sie bei geöffneter Tür ein Laufwerk vor den obersten leeren Schacht.
4. Schieben Sie das Laufwerk soweit wie möglich in den Schacht.
5. Bringen Sie den Griff in eine geschlossene Position, bis er einrastet, damit das
Laufwerk fixiert wird.
Drücken Sie die Taste
für alle verbleibenden leeren Blindmodule.
Nach rechts
schieben
Träger hineinschieben
–2–
6. Wiederholen Sie Schritte 1-5 für alle anderen zu installierenden Laufwerke, und
zwar ausgehend vom obersten Laufwerk nach unten.
7. Schließen Sie die Tür.
Schritt 5
WICHTIG: Die Speed/Duplex-Einstellung (Geschwindigkeit/Duplex) der Ethernet-Anschlüsse
eines SnapServer Desktop-Speichergerät ist standardmäßig auf „Autonegotiate"
(Automatische Erkennung) festgelegt. Der Switch oder Hub, an dem der SnapServer Desktop-
Speichergerät angeschlossen ist, muss ebenfalls auf „Autonegotiate" (Automatische Erkennung)
eingestellt sein. Anderenfalls ist mit einem deutlich geringeren Netzwerkdurchsatz bzw. mit einer
schlechten Verbindung zum Desktop-Speichergerät zu rechnen.
Sämtliche Kabel- und Netzanschlüsse sowie die Lüftung befinden sich an der
Rückwand des SnapServer Desktop-Speichergerät.
Schließen Sie die Kabel wie folgt an:
1 2 3
1 – USB 3.0-Anschlüsse (2 blaue) 3 – Ethernet-Anschlüsse (2)
2 – USB 2.0-Anschlüsse (2 weiße) 4 – Serieller Anschluss*
* Nur zur Verwendung durch den technischen Support.
1. Stellen Sie die Einheit auf die vorgesehene sichere Fläche.
2. Verbinden von Ethernet 1 mit einem Netzwerk.
Verwenden Sie ein Cat-5e-Kabel (oder besser), um Ethernet 1 am Gerät mit
einem Gigabit Ethernet-Switch in demselben LAN wie das zur SnapServer
Desktop-Speichergerät-Verwaltung verwendete Hostsystem zu verbinden.
3. Stecken Sie, falls gewünscht, ein zweites Netzwerkkabel in Ethernet 2.
HINWEIS: Um die Netzwerkverbindung nutzen zu können (Lastenausgleich oder
Ausfallsicherung), müssen beide Datenanschlüsse (Ethernet 1 und 2) physikalisch mit
dem Netzwerk verbunden sein. Verbinden Sie sie für den Lastenausgleich mit demselben
Switch in demselben Subnetz, wobei der Switch auf „Autonegotiate" (Automatische
Erkennung) gestellt ist. Zur Ausfallsicherung schließen Sie diesen an unterschiedliche
Switches im gleichen Subnetz an.
–3–
